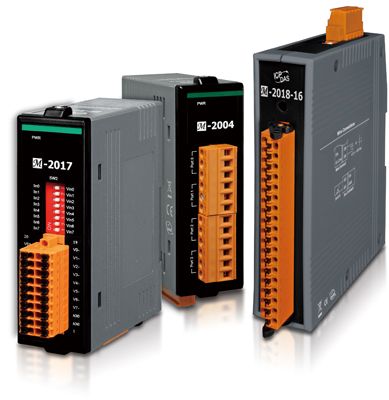

简介
M-2000 是一系列具备数字量或模拟量 I/O 功能的网路数据采集与控制模块，支持 DCON 以及 Modbus RTU 通讯协议，可以透过 RS-485 串口总线对模块进行远程控制，RS-485 串口可选用的传输速率高达 115,200 bps。 Modbus 已经是工业中的标准通讯协议，且是连结工业电子设备最常使用的方式。 M-2000 系列模块是具备超薄型设计的 I/O 模块，为安装、布线与分布式 I/O 点数应用提供更节省空间的选择。此外，使用开关切换的偏压电阻及终端电阻也有助于改善通讯，解决 RS-485 网路的通讯错误。
特色
- 工业级 RS-485 多点网络
- 通讯协议：DCON、Modbus RTU
- 可编程 I/O 类型与调整范围
- 可编程开机输出值与通讯中断安全输出值
- 双重看门狗机制
- 模拟量输入模块具备 240 Vrms 过电压保护
- 超薄型设计

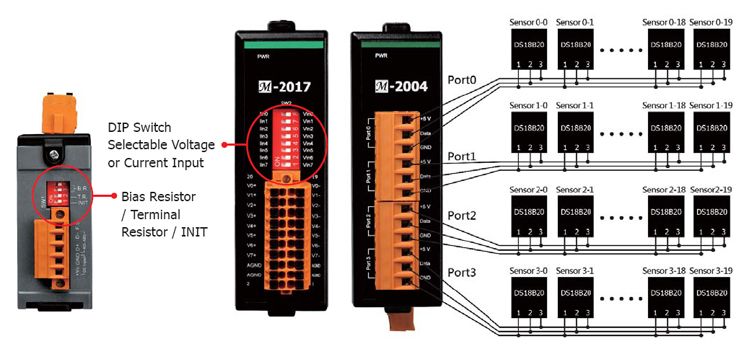

应用
|
|
|||||
|
模拟量输入
|
|||||
| 型号 | 模拟量输入 | ||||
|---|---|---|---|---|---|
| 通道数 | 分辨率 | 电压和电流输入 | 传感器输入 | 采样率 | |
| M-2004 | 4 (*) | 12-bit | - | 2/3-wire DS18B20 |
1 Hz |
| M-2017 | 8 | 16-bit | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 2 0mA |
- | 一般模式: 10 Hz 快速模式: 60 Hz |
| M-2018-16 | 16 | 16-bit | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (需选购外部 125 Ω 电阻) |
Thermocouple: J, K, T, E, R, S, B, N, C |
10 Hz |
| M-2004: 每 Port 最多可连接 20 个 DS18B20 温度传感器，总共 80 个。 | |||||
|
|
||||||||
|
隔离型模拟量输入模块
|
||||||||
| 型号 | 模拟量输入 | |||||||
|---|---|---|---|---|---|---|---|---|
| 通道数 | 分辨率 | 电压和电流输入 | 传感器输入 | 采样率 | 通道对通道隔离 | |||
| M-2217CI-4 | 4 | 16-bit | ±1 V, ±2.5 V, ±5 V, ±10 V,±20 mA | - | 一般模式: 10 Hz 快速模式: 200 Hz |
有 | ||
| M-2217CI | 8 | |||||||
| M-2215CI-4 | 4 | - | Pt100, Ni120, Cu50, Cu100 | 200 Hz (每通道) |
||||
| M-2215CI | 8 | |||||||
| M-2218CI-4 | 4 | - | Thermocouple: J, K, T, E, R, S, B,N, C, L, M, LDIN43710 |
200 Hz (每通道) |
||||
| M-2218CI | 8 | |||||||
| CCAO
|
|||||
|
隔离型模拟量输出模块
|
|||||
| 型号 | 模拟量输出 | ||||
|---|---|---|---|---|---|
| 通道数 | 分辨率 | 电压输出 | 电流输出 | 通道对通道隔离 | |
| M-2224CI | 4 | 12-bit | 0 ~ +5 V, 0 ~ +10 V |
0 ~ +20 mA, +4 ~ +20 mA |
有 |
| M-2228CI | 8 | ||||
