M-2217CI

8 通道模拟量输入模块, 具有 3000 VDC 通道间隔离保护
M-2217CI
M-2217CI
M-2217CI
M-2217CI
M-2217CI
M-2217CI
M-2217CI
M-2217CI
M-2217CI
M-2217CI
M-2217CI
M-2217CI

特色

  • 提供可软件设定的电压/电流输入
  • 提供可调整的采样率 (每通道 200Hz/10Hz)
  • 提供有时间标记的电压和电流量测记录
    • 320,000 笔/通道
  • 内建 I/O
    • 8-ch AI (差分式)
  • 具有 3000 VDC 通道间隔离
CE UKCA FCC RoHS WEEE

介绍

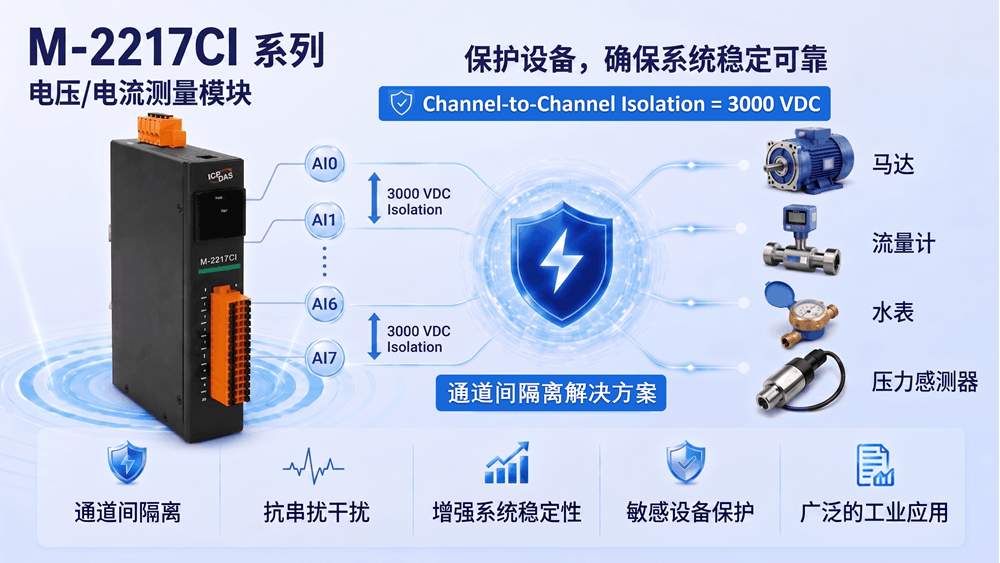

M-2217CI 是一个具有 8 通道的模拟量输入模块,并提供通道间隔离。所有模拟量输入通道可设为个别的输入范围,包括 ±1 V、±2.5 V、±5 V、±10 V、0 ~ 20 mA、4 ~ 20 mA 和 ±20 mA,可由软件设定为电压 / 电流输入,并提供高达 120 VDC 过电压保护,和在 110 VDC/VAC 下 50 mA 过电流保护,且每个 4 ~ 20 mA 输入通道具有断线检知功能。

M-2217CI 可调整其采样率为快速模式 (200 Hz) 或一般模式 (10 Hz),来记录包含时间戳的电压和电流值。还提供 EMS (EFT/ESD/Surge) 防护、3000 VDC I/O 隔离 与 通道间隔离保护,以加强工业环境中的噪声防护能力。

应用

工厂自动化、机器自动化、楼宇自动化、远程诊断与 & 维护、测试设备


订购资讯

产品系列 说明 数量 询价
产品系列 M-2217CI     CR 说明8 通道模拟量输出模块, 具有 3000 VDC 通道间隔离保护, DCON 和 Modbus 通讯协议 (RoHS)
需搭配其他相关产品

相似产品

CPU 模块
CPU 32-bit ARM
看门狗计时器 模块, 通讯 (可编程)
隔离
內部隔离 3750 VDC
EMS 防护
EFT (IEC 61000-4-4) ±4 kV (于电源)
ESD (IEC 61000-4-2) ±4 kV (于每个接触端子)
±8 kV (于空中非接触)
Surge (IEC 61000-4-5) ±2 kV (于电源)
LED 灯
状态 1 x 电源与通讯
模拟量输入
通道数 8 (差分)
类型 电压、电流
(可软件设定)
范围 电压: ±1 V, ±2.5 V, ±5 V, ±10 V
电流: 0 ~20 mA, 4 ~ 20 mA, ±20 mA
分辨率 16-bit
精度 ±0.1% FSR
采样率 一般模式: 10 Hz (所有通道)
快速模式: 200 Hz (所有通道)
输入阻抗 电压: 20 MΩ
电流: 135 Ω
过电压保护 120 VDC
過电流保护 50 mA @ 110 VDC (max.)
个别通道组态
通道间隔离 3000 VDC
断线检知 仅供 4 ~ 20 mA
串口
端口 1 x RS-485
波特率 1200 ~ 115200 bps
数据格式 (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
通讯协议 Modbus RTU, DCON
偏压电阻 10 kΩ
电源
反极性保护
输入范围 +10 ~ +48 VDC
功耗 4.8 W Max.
机构
尺寸 (mm) 33 x 184 x 129 (W x L x H)
安裝 DIN 导轨式安装
壁挂式安装 (选购 ASO-0015)
环境
工作温度 -25 ~ +75 °C
储存温度 -30 ~ +80 °C
湿度 10 ~ 90% 相对湿度, 无结露
