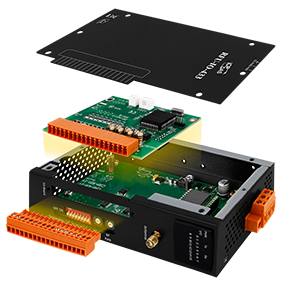

RFU-IO 介绍
RFU-IO是一款采用Modbus通讯协议的无线I/O主机，它上面可以配备一片ICPDAS的XV I/O子板，远程的Modbus主站可透过无线转换器，将Modbus命令转换成无线讯号，从而控制RFU-IO上的I/O子板，实现无线I/O的应用方案。
在I/O部分，RFU-IO支持ICPDAS的XV I/O板，包含模拟电流与电压输入/输出、数字讯号输入/输出、TC/RTD 温度测量、脉波计数等，多种 I/O 讯号类型可因应不同的案场应用需求，依据型号的不同，还有支持DI / DO 或AI / AO的pair-connection功能。
|
|
|||||||
|
RFU-IO
|
|||||||
| 产品型号 | 频率 | 传输距离 (LoS) |
|
天线延长座 | 天线延长线 | ||
|---|---|---|---|---|---|---|---|
| RFU-IO-433
|
433 MHz | 300 m | Modbus |
|
3S001-1 | ||
| RFU-IO-920 | 920 MHz | - | Modbus |
|
3S001-1 | ||
产品特色
无线通信能力
- 采用 433 / 920 MHz RF 无线频段，支持 Modbus RTU 通讯协议。
- 多段式无线信道，可选频率范围大。
- 支持多种无线通信速率，用户可根据需求调整。
- 提供 RSSI（接收信号强度指示）功能，用于监控无线通信质量。
- 开阔区域最大传输距离：
RFU-IO-433：300 公尺 （9600 bps 下 10 dBm 输出功率 )
灵活的 I/O 扩充设计
- 支持XV系列I/O扩充板，用户可根据应用需求选购I/O子板。
- 支持I/O Pair-connection 模式，实现点对点或一对多I/O传输。
多功能操作模式
- 提供中继器模式（1 跳传输），解决通讯距离或死角问题。
- 可通过旋钮和指拨开关进行设定，简化系统维护和设备更换流程。
- 支持群组ID和多信道设定，避免网络干扰。
硬件与环境适应性
- 静电保护（+/-4 kV），适应工业环境需求。
- 支持宽温范围操作（-25°C ~ +75°C）。
- 采用导轨式安装，方便快速部署。
|
|
|||||||
|
|
|||||||
| 型号 | 规格 | 一般模式 | 成对模式 | ||||
|---|---|---|---|---|---|---|---|
| DIO扩充板 | |||||||
| XV107 | 8x DI (Wet), 8x DO (NPN) | O | O | ||||
| XV107A | 8x DI (Wet), 8x DO (PNP) | O | O | ||||
| XV110 | 16x DI (Dry/Wet) | O | O | ||||
| XV111 | 16x DO (NPN) | O | O | ||||
| XV111A | 16x DO (PNP) | O | O | ||||
| XV161-SL | O | O | |||||
| 继电器输出扩充板 | |||||||
| XV116 | 5x DI (Wet), 6x Relay | O | O | ||||
| XV119 | 9x Relay | O | O | ||||
| 多功能扩充板 | |||||||
| XV303 | 4x AO (V, mA), 4x DI (Wet), 4x Relay | O | O | ||||
| XV305 | 4x AI (V, mA, Thermocouple), 4x DI (Wet), 4x Relay | O | O | ||||
| XV306 | 4x AI (V, mA), 4x DI (Wet), 4x Relay | O | O | ||||
| XV307 | 2x AO (V, mA), 4x DI (Wet), 4x Relay | O | O | ||||
| XV308 | 8x AI (V, mA), 8x [DI (Dry/Wet)+DO (NPN)] (Universal DIO) | O | - | ||||
| XV310 | 4x AI (V, mA), 2x AO (V, mA), 4x DI (Dry), 4x DO (PNP) | O | O | ||||
| XV315 | 3x AI (RTD), 3x AO (V, mA), 4x DI/Counter (Wet) | O | - | ||||
| 编码器/频率/计数器 输入扩充板 | |||||||
| XV484 | 4/8x Counter Input (CW/CCW, Dir/Pulse, Up, Up/Down) | O | - | ||||
| PWM输出扩充板 | |||||||
| XV488 | 8x PWM Output | O | - | ||||
