DN-800 系列之电压衰减器与电流互感器
DN-800 系列是设计用于将高电压 , 电流转换成 ±10 Vpp 小信号，提供给一般的电子量测设备读取。相较于本公司的电表类产品（ PM-3033, PM-3133, PM-4324 等等），DN-800 系列除了可以转换 AC 信号，也可以转换 DC 信号。对于DN-800 系列转换过后的 ±10 VDC信号，可搭配本公司的 M-7017R, I-87017RW, ET-7217 等等的远程 I/O 模块进行量测。而对于 AC 信号，则可搭配 M-7017RMS 及 I-87017W-RMS 。透过 DN-800 系列，可以对机械加工设备，各式AC/DC马达运作的电力进行即时的量测与数据采集，进而分析出模型，设计故障预警系统。应用
机台设备的 AC, DC 马达的运转电流，透过 DN-844 转换成 ±10 Vpp 的小电压信号， 再透过 M-7017RMS 将 ±10 Vpp 的信号转成 Modbus/RTU 的通讯协议，以提供给各式的 PLC, 组态软件 (SCADA) 进行读取。。
|
|
||||||||
|
电压衰减器和电流传感器
|
||||||||

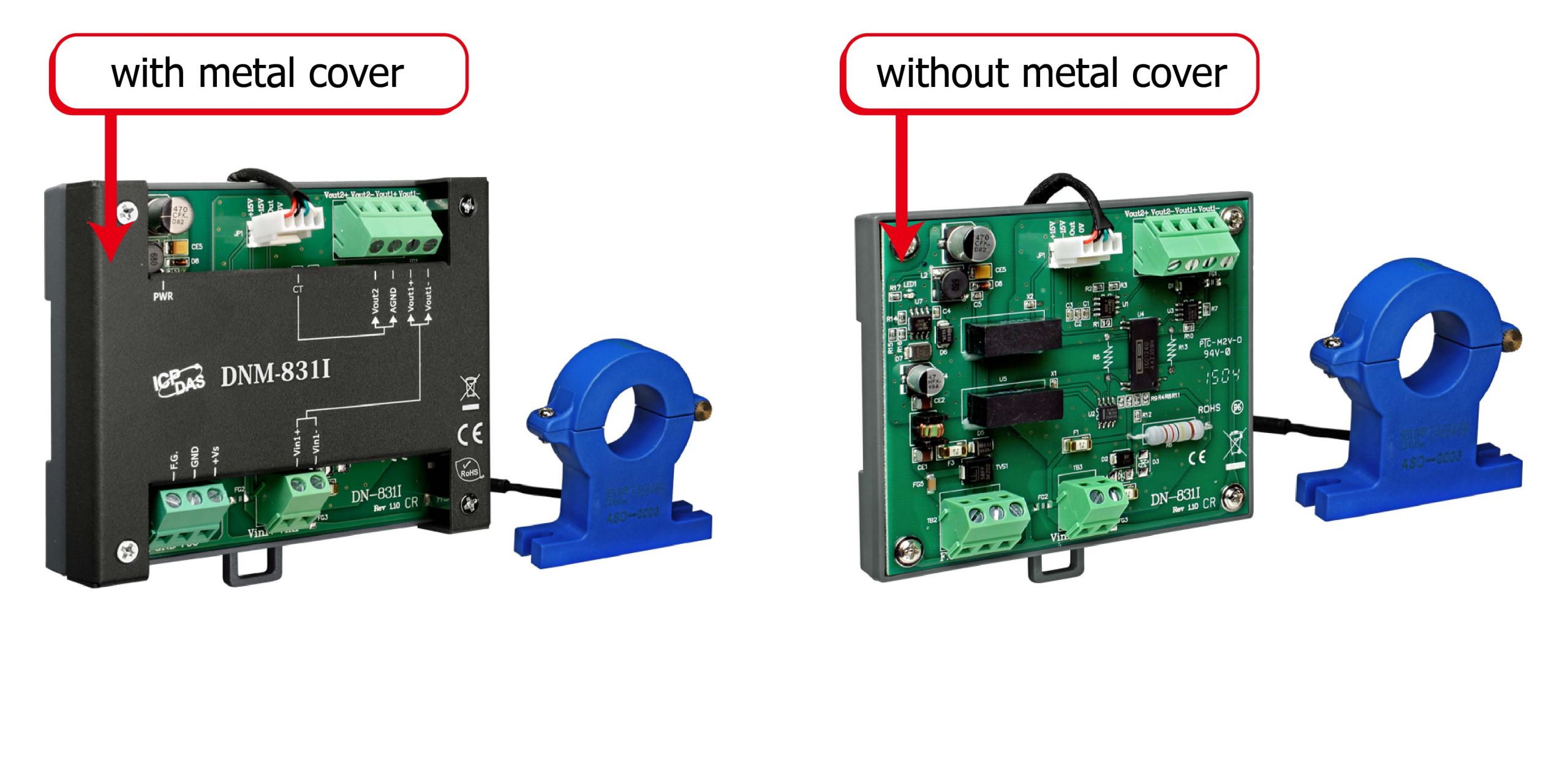

| 金属上盖 | 不带金属上盖 | 输入通道数 | 输入类型 | 输入范围 | 互感器类型 | 电缆 | 输出 | |
|---|---|---|---|---|---|---|---|---|
| DNM-831I-100V-50A
|
DN-831I-100V-50A
|
1 x 电压, 1 x 电流 |
AC/DC | ±100 Vpp, ±50 A | 开口式 Ø21 mm |
1.5 m | ±10 Vpp | |
| DNM-831I-100V-200A
|
DN-831I-100V-200A
|
±100 Vpp, ±200 A | ||||||
| DNM-831I-100V-500A
|
DN-831I-100V-500A
|
±100 Vpp, ±500 A | ||||||
| DNM-831I-100V-1000A
|
DN-831I-100V-1000A
|
±100 Vpp, ±1000 A | 开口式 Ø40.5 mm |
|||||
| DNM-831I-100V-2000A
|
DN-831I-100V-2000A
|
±100 Vpp, ±2000 A | ||||||
| DNM-831I-600V-50A
|
- | ±600 Vpp, ±50 A | 开口式 Ø21 mm |
|||||
| DNM-831I-600V-200A
|
- | ±600 Vpp, ±200 A | ||||||
| DNM-831I-600V-500A
|
- | ±600 Vpp, ±500 A | ||||||
| DNM-831I-600V-1000A
|
- | ±600 Vpp, ±1000 A | 开口式 Ø40.5 mm |
|||||
| DNM-831I-600V-2000A
|
- | ±600 Vpp, ±2000 A | ||||||
|
|
||||||||
|
电压衰减器
|
||||||||
| 金属上盖 | 不带金属上盖 | 输入通道数 | 输入类型 | 输入范围 | 电缆 | 输出 | ||
|---|---|---|---|---|---|---|---|---|
| - | DN-843V-600V
|
3 x 电压 | AC/DC | ±600 Vpp | N/A | ±10 Vpp | ||
| DNM-843VI-600V
|
DN-843VI-600V
|
|||||||
| DNM-843VI-800V
|
- | ±800 Vpp | ||||||
| DNM-848VI-10V
|
DN-848VI-10V
|
8 x 电压 | ±10 Vpp | |||||
| DNM-848VI-80V
|
DN-848VI-80V
|
±80 Vpp | ||||||
| DNM-848VI-150V
|
DN-848VI-150V
|
±150 Vpp | ||||||
|
|
||||||||
|
电流互感器
|
||||||||
| 金属上盖 | 不带金属上盖 | 输入通道数 | 输入类型 | 输入范围 | 互感器类型 | 电缆 | 输出 | |
|---|---|---|---|---|---|---|---|---|
| - | DN-843I-CT-1
|
3 x 电流 | AC/DC | ±1 A | 贯穿式 | N/A | ±1.6 Vpp | |
| - | DN-843I-CT-10
|
±10 A | ±10 Vpp | |||||
| - | DN-843I-CT-20
|
±20 A | ±10 Vpp | |||||
| - | DN-843I-CT-50
|
±50 A | ±4 Vpp | |||||
| DNM-844-5A
|
- | 4 x 电流 | ±5 A | 开口式 Ø10 mm |
1.5 m | ±10 Vpp | ||
| DNM-844-10A
|
- | ±10 A | ||||||
| DNM-844-20A |
- | ±20 A | ||||||
| DNM-844-50A
|
- | ±50 A | 开口式 Ø21 mm |
|||||
| DNM-844-200A
|
- | ±200 A | ||||||
| DNM-844-500A
|
- | ±500 A | ||||||
| DNM-844-1000A
|
- | ±1000 A | 开口式 Ø40.5 mm |
|||||
| DNM-844-2000A
|
- | ±2000 A | ||||||
