iBPC 系列介绍
iBPC系列是一款无风扇嵌入式工业电脑（Embedded Box PC），专为严苛环境设计，具备宽工作温度范围与宽电压输入能力。
iBPC系列提供完整的连接介面，包括 1 组 RS-232、1 组 RS-232/485、2 组 RS-232/422/485 通讯埠，以及 VGA、HDMI、Audio、双 Gigabit Ethernet LAN 与 4 组高速 USB 2.0 介面。
iBPC系列采用 Intel 处理器（1.91 GHz），可确保稳定可靠的运算效能。系统同时具备 2 个 SMA 天线开孔、+10 ~ 30 VDC 电源输入、电源开关，并可选配 I/O 扩充板（XV-board），提供具隔离与高防护等级的 I/O 功能。
特色
强大的硬件设计
- iBPC-4081: Intel® Atom E3845 CPU ( 搭载板载 4 GB 内存 )
- iBPC-4041: Intel® i3-6100U CPU (搭配一个DDR4 SO-DIMM插槽)
- 2 × 10/100/1000M 以太网口 和 4 × USB 2.0 接口
- 一 个 2.5" SATA 硬盘托架和一个 CF 卡插槽
- 坚固的结构和可靠的设计
- 支持XV 扩展板
- RS-232/422/485 接口
- 一个 Mini PCI Express 卡插槽
- 支持 VGA 和 HDMI dual 显示
- 操作环境温度 : -25 ~ +70°C

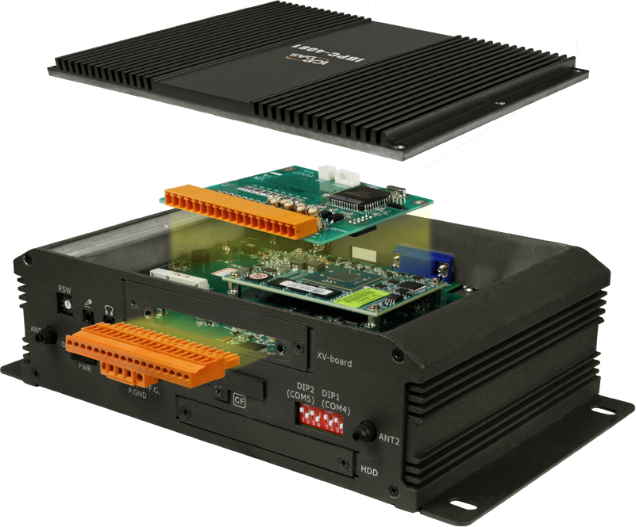

本机 I/O 与传输扩展板I/O
iBPC-4081 可支持一个 I/O 扩展板 ，让您可以实现各种 I/O 功能。

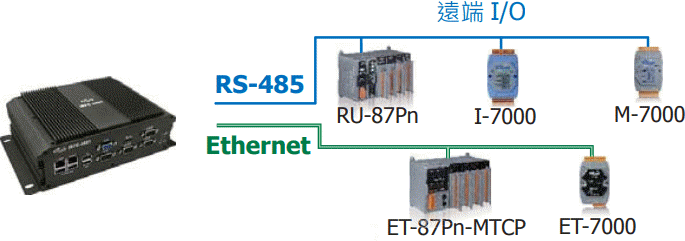

远程 I/O 模块和扩展单元
iBPC-4081 内置 RS-485 和以太网接口，可连接到远程的 RS-485/Ethernet I/O 扩展单元 (RU-87Pn/ET-87Pn) 或 I/O 模块 (I-7000/M-7000/ET-7000)。

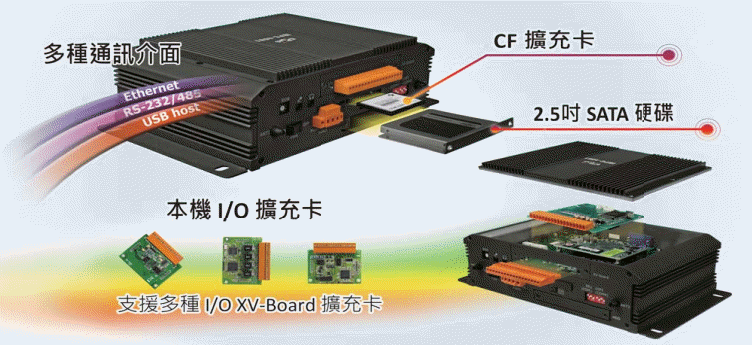

多样通讯接口
用户可以依据自己的喜好选择适合的通讯接口。
- Ethernet
- RS-232/RS-485
- USB
- CAN Bus

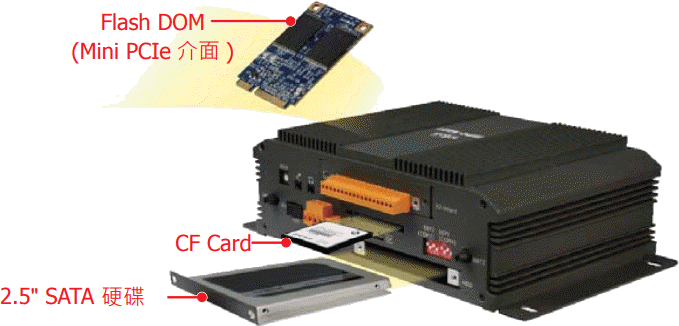

多种储存空间
iBPC 系列产品提供多种储存空间供选择。
用户可以依据自己的喜好选择适合的储存空间。
- CF卡插槽 : 支援可携式资料记录应用
- 2.5" SATA 硬盘或 mSATA Flash: 坚固的资料储存装置，具防冲击和防震动保护
适用于恶劣环境的高可靠度
ICP DAS 嵌入式 PAC 控制器具备宽温和耐潮特性，可在恶劣的工作环境中保持高可靠度
- 操作温度: -25°C ~ +70°C
- 储存温度: -40°C ~ +75°C
- 周围环境相对湿度: 10 ~ 90 % RH (无冷凝)
|
|
||||||||||
|
标准型嵌入式 BoxPC
|
||||||||||
| Model | OS Support | CPU | System Memory | Non-Volatile Memory | Storage | VGA/HDMI Resolution |
Ethernet Port |
USB Port | RS-232/ RS-485 |
I/O Expansion |
|---|---|---|---|---|---|---|---|---|---|---|
| iBPC-4041 | Windows 10 IoT Enterprise LTSC | i3-7100U 2.3 GHz,dual core | 1 DDR4 SO-DIMM slot |
128 KB MRAM; 16 KB EEPROM | 1 x 128 GB SSD, 1 x CF card slot |
1280 x 1024 ~ 1920 x 1080 (16 : 9), 640 x 480 ~ 1024 x 768 (4 : 3)
|
2 | 4 | 4 | XV-board, PCI-E Mini-Slot |
| iBPC-4081-IoT | E3845 1.91 GHz,quad core | 4 GB DDR3 SDRAM | ||||||||
BoxPC 系列内建一个扩展插槽。
选用不同的 XV系列 I/O 扩展板，能监控多种 I/O 信号包含 DI, DO, A/D, D/A, 计时, 计数等或是增加RS-232/RS-422/RS-485 串口的数目，用来与 CANOpen 设备，DeviceNet 设备或是 FRnet 等 I/O 模块通信。
适用于 BoxPC 的 XV 扩展版
相关资讯，请参阅以下连结
远程 I/O 扩展
Ethernet
ET-7000、ET-7200、ET-87Pn-MTCP 和 I-8KEn-MTCP 为网络型 I/O 设备。PAC可通过以太网使用 Modbus/TCP 协议做远程控制。提供使用 C# 和 VB.net 开发用的函数库 nModbus.dll。
RS-485
FRnet
FRnet 是一个创新的工业现场总线。 FRnet 有许多特殊功能，例如：高速的 I/O 控制、实时的 I/O 同步更新功能、不需额外的通讯协议、简易的设定及维护方式。PAC 只需使用一 I-8172W I/O 模块，即可和 FRnet I/O 模块连接，实现高速分布式 I/O 网路(high-speed distributed I/O)。提供使用 C#、VB.net、VC 和 VB 开发用的函数库 pac_i8172w.dll。
CAN Bus
Controller Area Network (CAN) 是一种串行通讯，它能高效地支持分布式实时控制(distributed real-time control)，并且具有相当高的安全性。CAN 具有错误处理机制和信息等级(message priority)的观念，让网内传输的可信赖性和效率大为提升。此外，CAN还具有多主站(multi-master)的能力，搭配传感器(sensors)和执行器(actuators)特别适合用来作智能控制网路。搭配 I-8123、I-8124、I-87120，PAC 可以实现 CAN、CANopen 和 DeviceNet 等所有功能。
