e-PoE404
2 埠 10/100/1000 Mbps PoE (PSE) 乙太網路擴充模块
特色
- 高速传输
- 每埠最高 1 Gb/s
- 支援 Jumbo Frame and Link Aggregation
- 适合大量影像资料传输
- 精准同步
- 支援 IEEE 1588 (时间同步)
- 适合多相机同步撷取
- PoE 智慧供电
- 自动侦测 IEEE 802.3af/at 设备
- 支援电源优先权管理
- 提供 SDK 控制 (开关/状态监控)
- 完整保护机制
- 低电压 / 过电压 / 过电流 / 过热保护
介绍

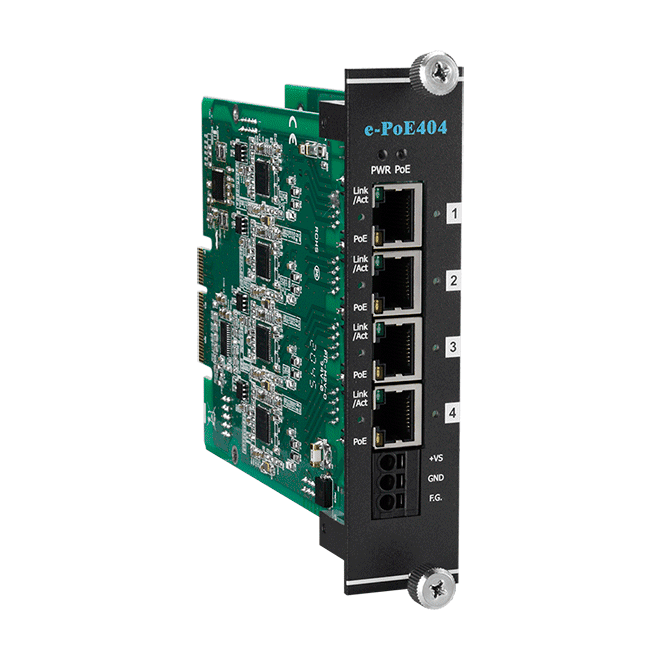

e-PoE404 是一款工业级 e-Bus x4 扩充模组（类似 PCIe x4），可安装于 PAC（如 AXP-9000、EMP-9000、ALX-9000 系列），提供 4 个 Gigabit PoE 乙太网路埠。 它支援 IEEE 802.3af/at（PoE），每埠最高可提供 30W 电力（需外接 24VDC），可同时传输资料与供电，减少配线与维护成本。
应用

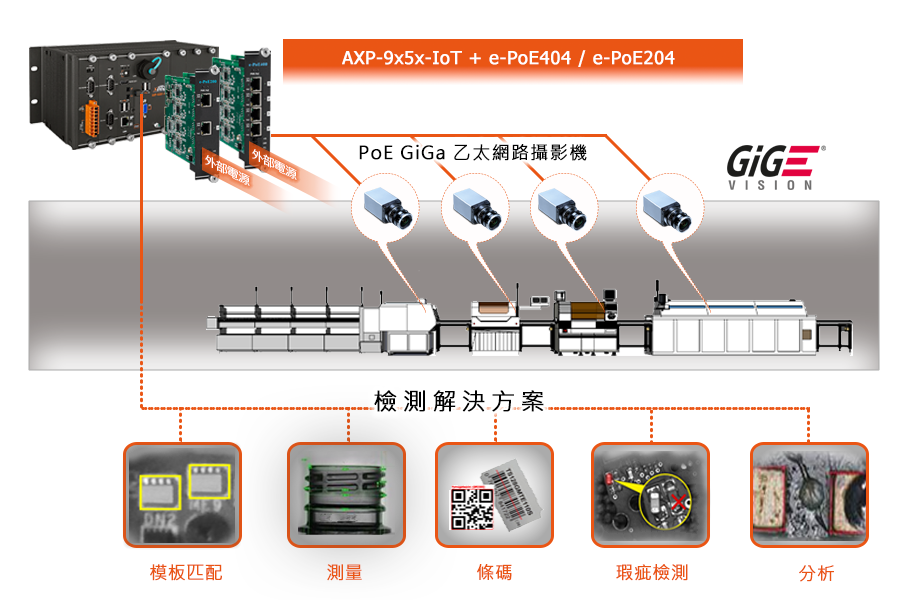

e-PoE404 透过数据传输速率高达 1 Gb/s 与 PoE 功能的结合，适用于影像撷取系统，搭配 PoE GigE Vision 工业级相机，可被广泛地应用在机器视觉、AOI (自动光学检测)、视觉检验、工厂自动化、品质管制、医疗、生命科学、显微镜以及天文观测等。
相似产品
| 軟件 | |
|---|---|
| 工具 | PoE 電源管理工具 (電壓, 電流電源監控, PoE 電源 ON/OFF) |
| SDK | 電源管理SDK, Windows 10 IoT OS 兼容, VC++ dll |
| 总线介面 | |
|---|---|
| 类型 | e-Busx4 (4.0 GB/s 總頻寬) |
| LED 灯 | |
|---|---|
| 状态 | 1 x PoE 電源, 1 x 系統電源, 2 x Link Status, 2 x PoE 狀態 |
| PoE 技术 | |
|---|---|
| PoE 防護 | 是, 低電壓, 過電壓, 過電流, 過熱, 預算控制 (軟體設定) |
| PoE 規格 | 符合IEEE802.3af, IEEE802.3at 標準 |
| PoE 功率 | 每埠最大 30 W (共 120 W) |
| PoE 支援功能 | 自動檢測和電源管理 |
| PoE 引腳定義 | B Type V+(4、5)、V- (7、8) |
| PoE Disconnect Mode | DC 斷線 |
| PoE 输出電压 | +53 VDC |
| 以太网 | |
|---|---|
| Ports | 4 x RJ-45, Intel I211AT Controller, 10/100/1000 Mbps |
| 通讯协议 | IEEE 1588 |
| 巨型帧 | 9 KB |
| 链路聚合 | 是 |
| 电源 | |
|---|---|
| 反极性保护 | 是 |
| 输入范围 | 24 ~ 52 VDC 輸入 |
| 功耗 | 0.1 A @ 24 VDC 無 PD負載, 3 A @ 24 VDC 具PD 滿載 (每埠30 W) 0.05 A @ 48 VDC 無 PD負載, 1.5 A @ 48 VDC具PD 滿載 (每埠30 W) |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 134 x 136 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +60 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 90 % RH, 無凝露 |
