XW507
1 通讯口非隔离 RS-422/485、5 通道隔离数字量输入和 5 通道隔离数字量输出扩充板
特色
- 波特率 115200 bps RS-422/485 支持
- I/O 扩充
- 数字量输入（Wet）：5 通道
- 数字量输出（Sink）：5 通道
介绍

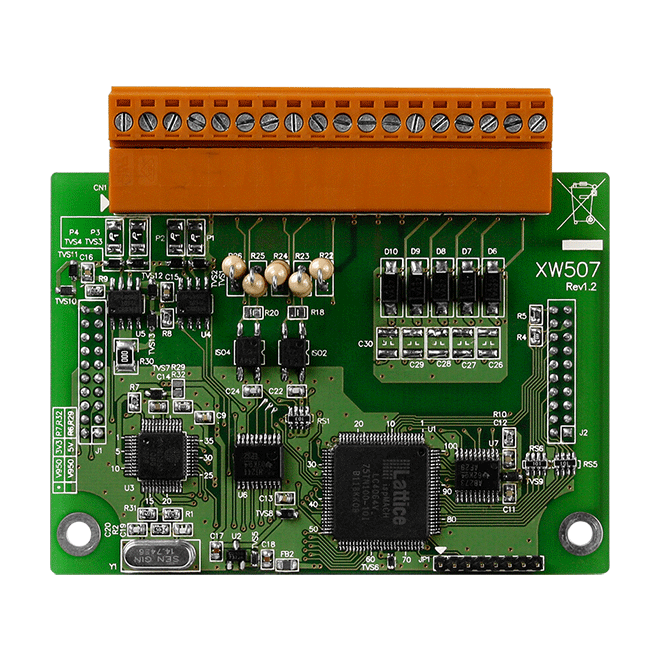

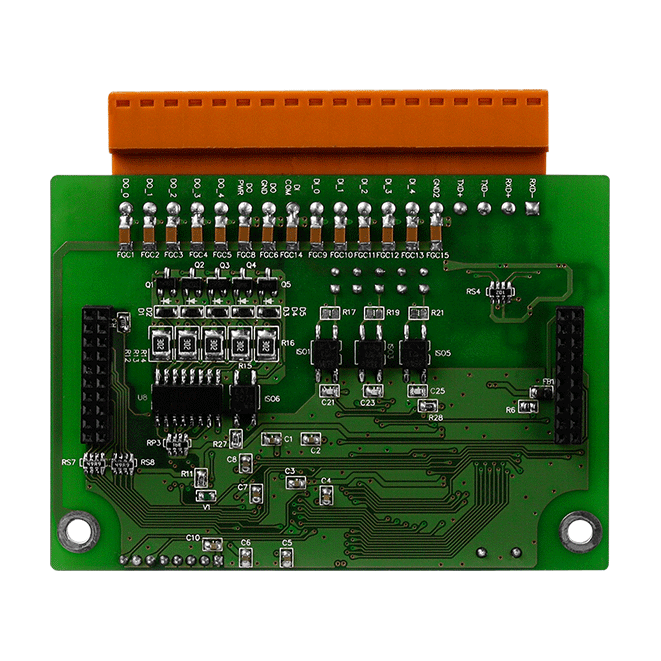

XW507 是一个 RS-422/485 通讯口和 DI/O 扩充板，用于uPAC-50xx 和 WP-51xx 系列控制器。
XW507 提供 1 通讯口非隔离 RS-485 串联和 5 通道隔离数字量输入（Wet）和 5通道隔离数字量输出（Sink），具有 128 位元组 FIFO 缓冲区，支援高达 115,200 bps 的通讯速度。
串联通讯模块设计用于智能设备，如条码阅读器、智能传感器、仪器设备、电脑以及几乎任何具有 RS-422 或 RS-485 通讯口的设备。
XW507 提供 1 通讯口非隔离 RS-485 串联和 5 通道隔离数字量输入（Wet）和 5通道隔离数字量输出（Sink），具有 128 位元组 FIFO 缓冲区，支援高达 115,200 bps 的通讯速度。
串联通讯模块设计用于智能设备，如条码阅读器、智能传感器、仪器设备、电脑以及几乎任何具有 RS-422 或 RS-485 通讯口的设备。
应用
订购资讯
| 产品系列 | 说明 | 数量 | 询价 |
|---|---|---|---|
| 产品系列 XW507 CR | 说明1 通讯口非隔离 RS-422/485、5 通道隔离数字量输入 (Wet) 和 5 通道隔离数字量输出 (Sink, NPN, 10 ~ 40 VDC) 扩充板 (RoHS) |
|
需搭配其他相关产品
相似产品
| 数字量输入 | |
|---|---|
| 通道数 | 5 |
| 类型 | Wet Contact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 电压准位 | +10 VDC ~ +50 VDC |
| OFF 电压准位 | +4 VDC Max. |
| 隔离 | 3750 Vrms |
| 输入阻抗 | 10 K Ohm |
| 過电压保护 | 60 VDC |
| 数字量输出 | |
|---|---|
| 通道数 | 5 |
| 类型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 负载电压 | +10 VDC ~ 40 VDC |
| 负载电流 | 200 mA/channel at 25 °C |
| 過载保护 | 1.4 A |
| 隔离 | 3750 Vrms |
| 串口 | |
|---|---|
| 端口 | 1x RS-485/RS-422 |
| 波特率 | 115200 bps Max. |
| 同位元 | None, Even, Odd, Mark, Space |
| Data Bit | 5, 6, 7, 8 |
| 停止位元 | 1, 1.5, 2 |
| FIFO 容量 | 128 bytes |
| 电源 | |
|---|---|
| 功耗 | 0.4 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 66 mm x 82 mm x 17 mm (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 °C ~ +75 °C |
| 湿度 | 10 ~ 95% RH, Non-condensing |
