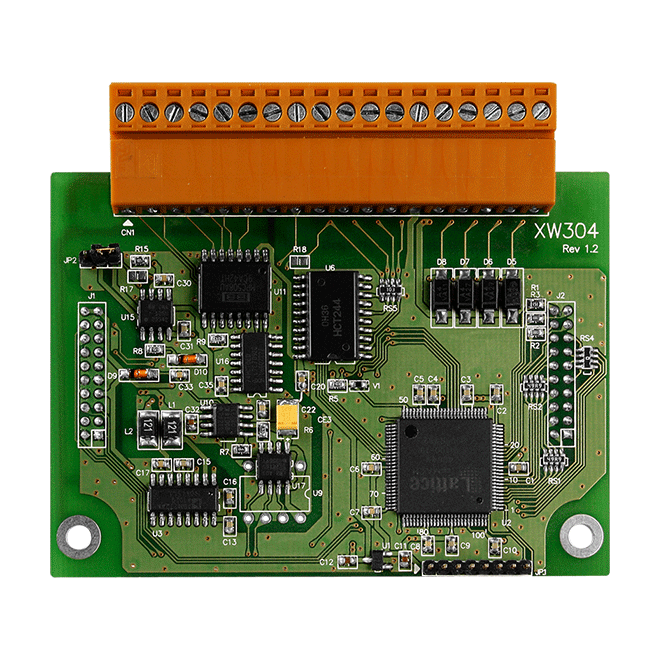

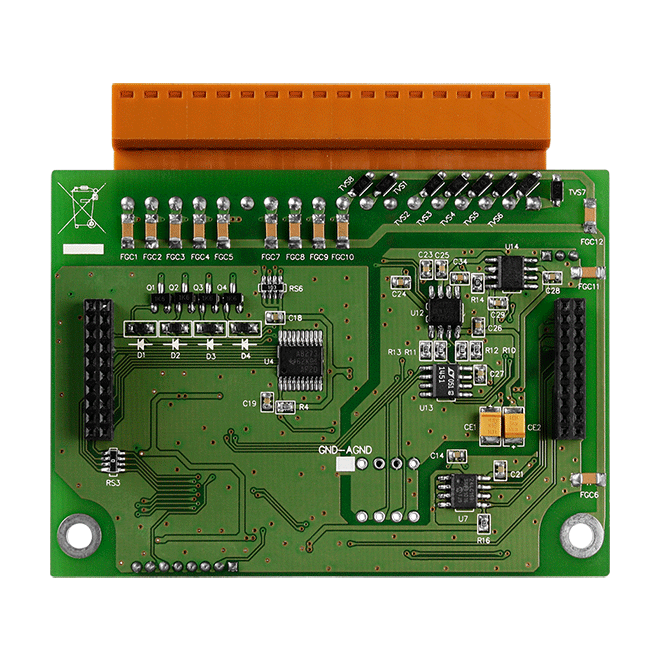

XW304
6 通道电压输入、1 通道电压输出、4 通道数字量输入 和 4 通道数字量输出扩充板
特色
- 6 通道非隔离电压输入
- 1 通道非隔离电压输出
- 4 通道非隔离数字量输入
- 4 通道非隔离数字量输出
介绍
XW 板卡系列适用于 uPAC-5000、LP-51xx 和 WP-51xx系列。
一个 PAC 只能插入一个 XW 板卡。
XW304 是一款 6 通道模拟量输入、1 通道模拟量输出、4 通道数字量输出和 4 通道数字量输入 XW 板卡。
一个 PAC 只能插入一个 XW 板卡。
XW304 是一款 6 通道模拟量输入、1 通道模拟量输出、4 通道数字量输出和 4 通道数字量输入 XW 板卡。
应用
相似产品
| 模拟量输入 | |
|---|---|
| 通道数 | 6 |
| 范围 | ±5 V, 0 ~ +5 V |
| 分辨率 | 12-bit |
| 采样率 | 4 KHz |
| 输入阻抗 | 1 M Ohm |
| 过电压保护 | ± 30 VDC |
| 隔离 | non-isolated |
| 模拟量输出 | |
|---|---|
| 通道数 | 1 |
| 范围 | ± 5 V |
| 分辨率 | 12-bit |
| 电压输出推力 | 20 mA |
| 隔离 | non-isolated |
| 数字量输入 | |
|---|---|
| 通道数 | 4 |
| 类型 | Dry Contact |
| ON 电压准位 | Close to GND |
| OFF 电压准位 | Open |
| 過电压保护 | 30 VDC |
| 数字量输出 | |
|---|---|
| 通道数 | 4 |
| 类型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 负载电压 | +10 VDC ~ 40 VDC |
| 负载电流 | 200 mA/channel at 25 °C |
| 過载保护 | 1.4 A |
| 电源 | |
|---|---|
| 功耗 | 0.3 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 66 mm x 82 mm x 13 mm (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 °C ~ +75 °C |
| 湿度 | 10 ~ 95% RH, Non-condensing |
