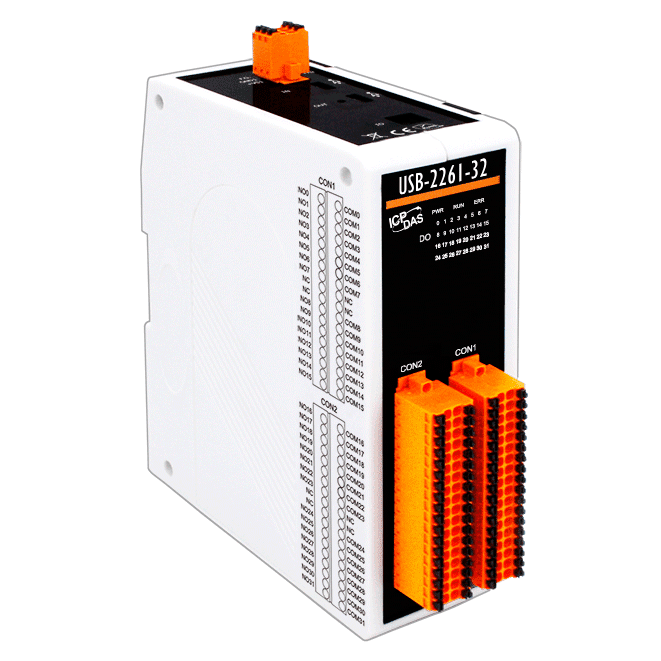

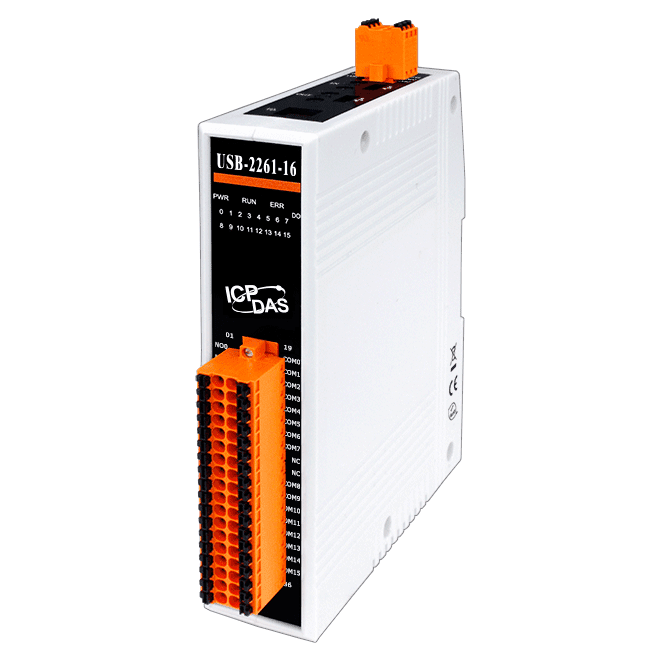

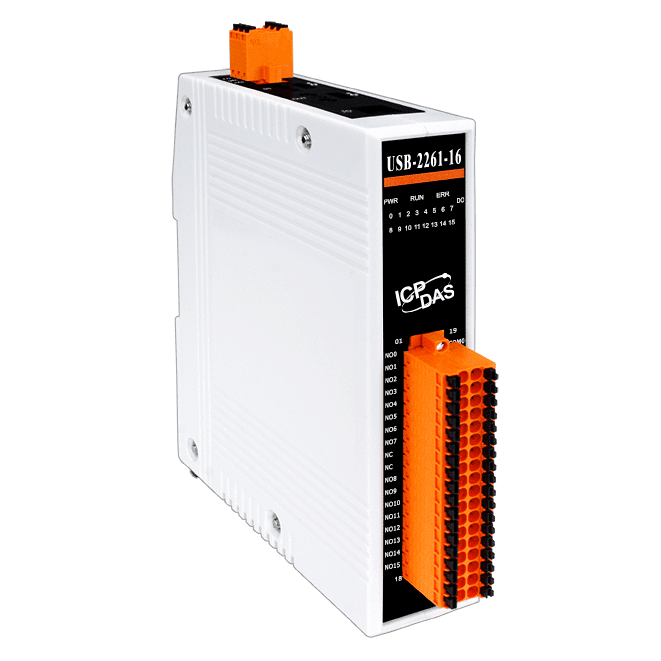

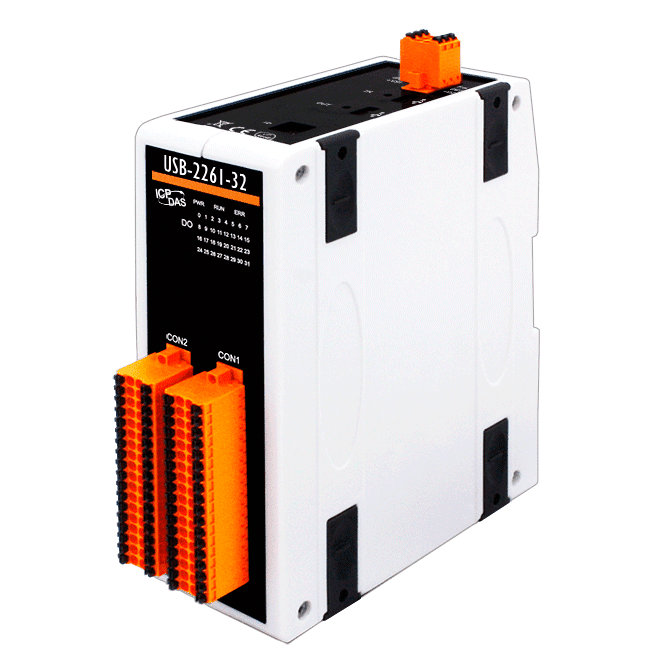

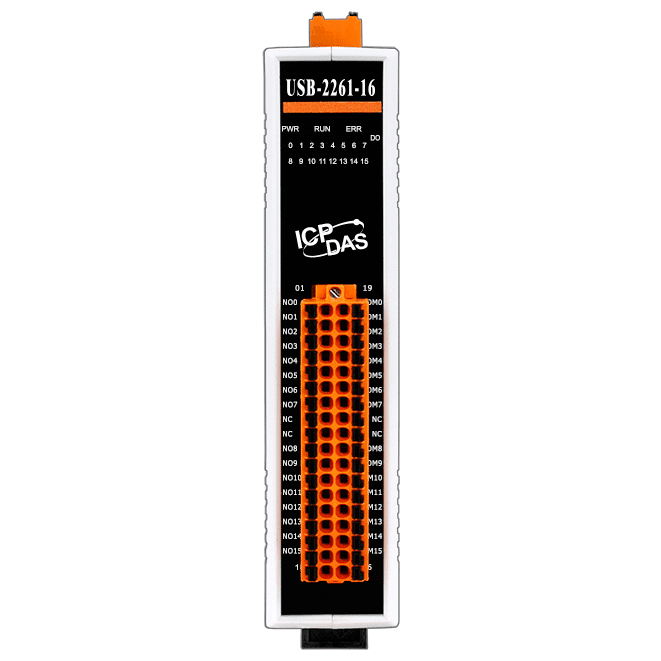

USB-2261 series
USB I/O 模块具隔离型, 16/32 通道电源继电器输出
特色
- 16/32 通道电源继电器输出
- 具有开机值和安全值的双看门狗
- 内建双通道 USB 2.0 交换器，建构菊花链 (Daisy-Chain) 拓朴
- 即插即用，无需驱动程序
- USB 连接线锁固设计
- 易于使用的工具，用于设定和 I/O 测试
- API 函式库 ( VB/C++/C#.NET/VB.NET/LabVIEW )
- 支持 32/64 位 Win7/8/10/11 和 Linux
介绍
USB-2261-16 和 USB-2261-32 是 USB 2.0 I/O 装置，具有 16 或 32 通道电源继电器输出。这两种型号也都有 LED 指示灯来显示数字通道的状态。具有可设定开机值和安全值的双看门狗功能，可确保在恶劣环境下的可靠运作。我们也提供 API 函式库和附有原始码的示范，供 Windows 和 Linux 使用者使用各种开发工具 (VB/C++/C#.NET/VB.NET/LabVIEW) 开发自己的 USB 应用程序。因此，USB-2260-24/USB-2260-48 是您透过即插即用 USB 接口实作 I/O 扩充的最佳选择。
内建 USB 集线器支持菊链串接（Daisy-Chain）USB-2200 模块配备 USB 集线器，支持菊链串接拓朴。
此功能可将一个以上的 USB-2200 模块整合到单一系统中，从而释放 PC 的 USB 端口。
注意：USB 2.0 端口只能提供 500mA 电力，当多个模块连接到同一个 USB 端口时，需要外接电源。菊链串接应用请参考下图。
註：支持菊链串接，最多可串接 5 个节点。
备援电源
此模块支持双电源输入（+10 至 +30 VDC），以强化备援能力。若其中一个电源失效或中断，另一电源将立即接管，确保关键环境中的运作不中断。模块只需单一电源即可正常运作。(如果不使用 USB 集线器功能，模块可透过 USB 2.0 端口供电)。
应用
► 楼宇自动化 ► 工厂自动化 ► 机器自动化 ► 检测设备 ► 测量和测试
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 1 个硬件看门狗 (1.6 秒） 1 个软件看门狗 (可编程） |
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触) |
| LED 灯 | |
|---|---|
| 状态 | 3 x 电源、通讯与错误 USB-2261-16: 16 x 电源继电器 USB-2261-32: 32 x 电源继电器 |
| 继电器输出 | |
|---|---|
| 通道数 | USB-2261-16: 16 USB-2261-32: 32 |
| 类型 | 电源继电器 (SPST-NO, Form A) |
| 触点规格 | USB-2261-16: DC: 3 A @ 30 VDC, AC: 3 A @ 250 VAC (47 ~ 63 Hz) USB-2261-32: DC: 2 A @ 30 VDC, AC: 2 A @ 250 VAC (47 ~ 63 Hz) |
| 作动时间 | +3.5 ~ +50 VDC |
| 釋放时间 | 5 ms (Max.) |
| 电气耐久性 | 1 x 10^5 ops |
| 杌械耐久性 | 2 x 10^7 ops |
| 上电值 | 可编程 |
| 安全值 | 可编程 |
| USB | |
|---|---|
| Ports | 2, 菊花链最多 5 个 |
| 规格 | USB 2.0 高速 (480 Mbps) |
| 接头 | Type C |
| 电源 | |
|---|---|
| 功耗 | USB-2261-16: 典型值 2.5 W, 最大值 3.0 W USB-2261-32: 典型值 4.1 W, 最大值 4.6 W |
| 端子供电 | 支持, +10 ~ +30 VDC |
| 机构 | |
|---|---|
| 尺寸 (mm) | USB-2261-16: 31 x 166 x 129 USB-2261-32: 56 x 180 x 144 |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 95% 相对湿度, 无结露 |
