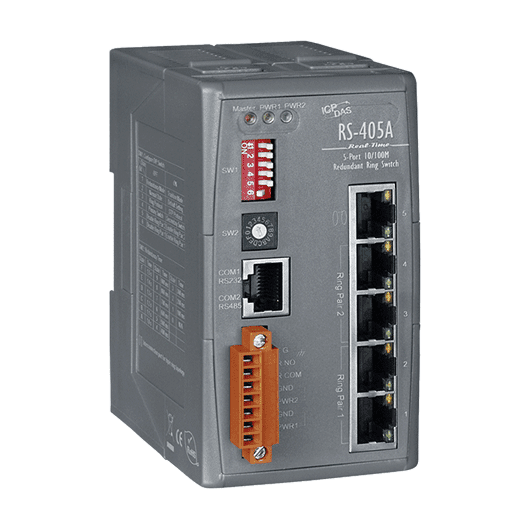

RS-405A
5 埠实时环形备援交换机
特色
- 支持自动 MDI/MDI-X 技术, 即插即用
- 每端口皆支持速度 10/100 Mbps 速度自动协商 (Auto negotiation)
- Store-and-forward architecture
- 全双工 IEEE 802.3x 和半双工背压流量控制(Back-pressure flow control)
- 3.2 Gbps high performance memory bandwidth
- Frame buffer memory : 1 Mbit
- 2048 MAC addresses
- 冗余电源(Redundant dual) 双 +12 ~ +48 VDC 电源输入
- 支持-40 °C ~ +75 °C 的工作温度
- 支持 DIN 墙式安装
介绍
RS-405A 是一款 5 埠工业以太网 (10/100Base-TX) 实时环形备援交换机。RS-405A 支持 10/100M 自动协商功能和自动 MDI/MDIX 功能，能够自动切换传输速率（10 Mbps 或 100 Mbps）以适应相应的连接。以太网端口的连接器为屏蔽型 RJ-45，提供高可靠性的以太网环境，适用于工业控制和自动化。
内建的 ICP DAS Cyber-Ring 技术使多个交换机能够组成冗余环。它通常能在约 20 毫秒内检测并恢复铜连接故障，对于大多数应用来说，这是一个无缝的过程。RS-405A 的使用非常简单，完全不需要软件设置。从包装中取出后，只需一到两个 DIP 或旋转开关即可使其运行。
RS-405A 提供两个电源输入，能够同时连接到活动的直流电源。如果其中一个电源输入失效，另一个活动的电源将自动作为备份，以支持 RS-405A 的电力需求。此外，继电器输出设施可以在双电源或网络连接故障时发出警告信号。
内建的 ICP DAS Cyber-Ring 技术使多个交换机能够组成冗余环。它通常能在约 20 毫秒内检测并恢复铜连接故障，对于大多数应用来说，这是一个无缝的过程。RS-405A 的使用非常简单，完全不需要软件设置。从包装中取出后，只需一到两个 DIP 或旋转开关即可使其运行。
RS-405A 提供两个电源输入，能够同时连接到活动的直流电源。如果其中一个电源输入失效，另一个活动的电源将自动作为备份，以支持 RS-405A 的电力需求。此外，继电器输出设施可以在双电源或网络连接故障时发出警告信号。
应用
相似产品
| LED 灯 | |
|---|---|
| 状态 | Power, 10/100M, Link/Act, Master |
| 以太网 | |
|---|---|
| Ports | 5 x RJ-45, 10/100Base-TX |
| 标准 | IEEE 802.3, IEEE 802.3u, IEEE802.3x |
| 處理型式 | Store & forward wire speed switching |
| MAC 長度 | 2048 |
| 記憶体頻寬 | 3.2 Gbps |
| 幀緩沖存儲器 | 1 Mbit |
| 流量控制 | IEEE 802.3x flow control, back pressure flow control |
| 通讯协议 | Modbus/RTU, Modbus/TCP |
| 冗余策略 | STP, Ring (ICP DAS) |
| 隔离 | 1500 Vrms 1 minute |
| DIP 开关 | Yes, 1x Redundancy mode confi guration 1x Max. Recovery time selection |
| 串口 | |
|---|---|
| 端口 | 1 x RS-232/RS-485 |
| 电源 | |
|---|---|
| 反极性保护 | Yes |
| 输入范围 | +12 ~ +48 VDC |
| 功耗 | 0.22 A @ 24 VDC, +/-5% arrowed with 100M Full duplex |
| 告警输出 | Yes |
| 机构 | |
|---|---|
| 外壳 | Plastic |
| 尺寸 (mm) | 64 x 118 x 98 (W x L x H) |
| 安裝 | DIN-Rail Mounting |
| 环境 | |
|---|---|
| 工作温度 | -40 °C ~ + 75 °C |
| 储存温度 | -40 °C ~ + 85 °C |
| 湿度 | 10 ~ 90% RH, non-condensing |
