PM-5133 series

3.5" 触控萤幕, 三相智能电表, Modbus RTU

特色

• 双向kWh 计量功能
• 有效值 RMS 功率测量
• 3P4W、3P3W、1P3W及1P2W能源消耗分析
• W测量精度优于0.5%（PF=1）
• 具有总谐波失真（THD）量测功能
• 3.5” 高解析彩色触控萤幕
• 提供具时间戳记之电力资讯纪录功能
• 1小时需量趋势显示与契约容量预警
• 支援警报触发的2组继电器输出
• 32组事件与警报资讯显示

介绍

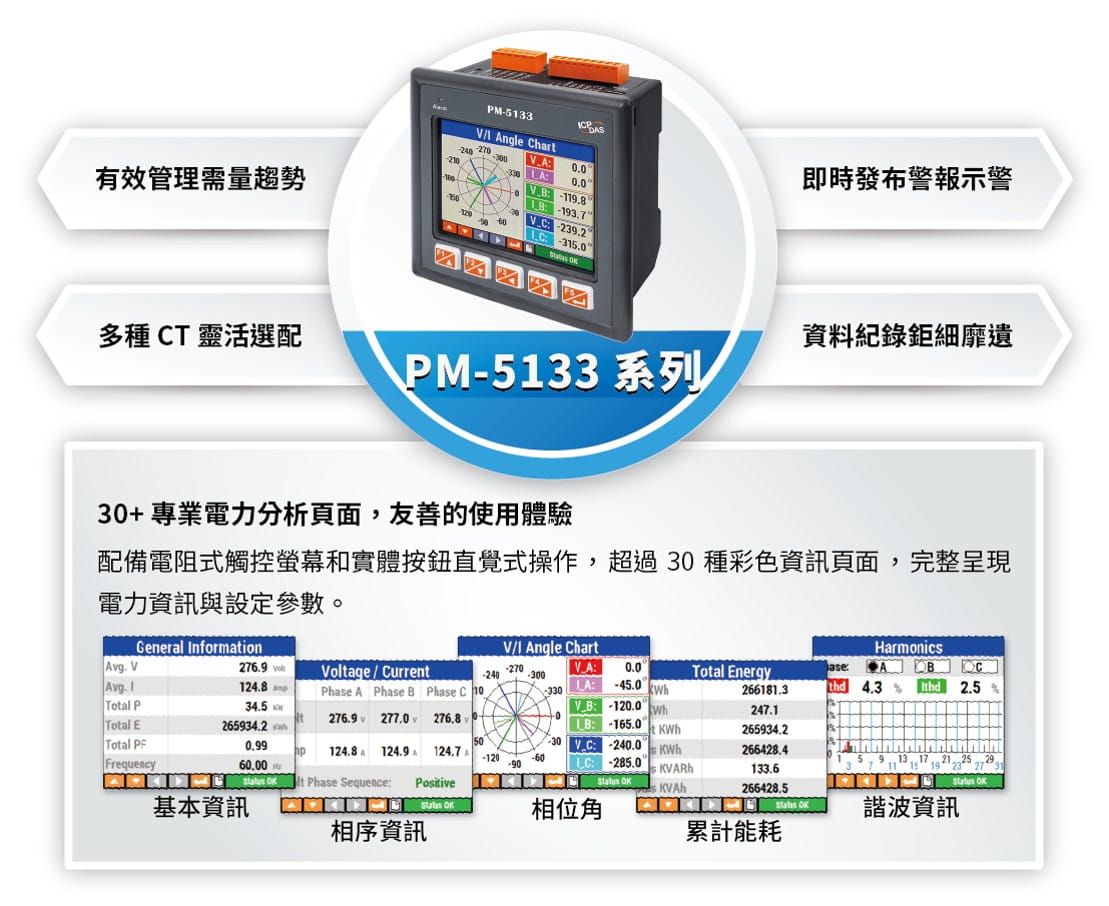

PM-5133 系列 是一款专为工业自动化和能源管理设计的触控式三相智能电表。配备 3.5 吋高解析彩色 TFT 触控萤幕，使用者可直观地监视电力资讯并控制需量符合契约容量的要求，满足碳盘查和 ISO-50001 能源管理需求。
该产品具备全面的电力测量功能，包括最大500VAC 的电压范围、开口式 CT(支持不同的类型，输入电流最大可达400A)、双向kWh 计量、有效值RMS 测量、多种接线方式的能耗分析，以及精度优于0.5%（ PF=1）的功率测量。它支持总谐波失真（THD）量测，确保高精度可视化的能源管理。
此外，PM-5133 系列具有时间戳记的电力资讯纪录、1 小时需量趋势显示与契约容量预警搭配继电器警报连动功能，利于用户预测和管理用电需求，并通过32 组事件与警报资讯显示，实现灵活的系统整合与远端监控应用。

应用

• 发电机监控
• 配电开关系统
• 电能管理

CT Installation

订购资讯

即将推出

即将停产

停产

产品系列	说明	数量	询价
产品系列 PM-5133-005P CR	说明3.5" 触控LCD萤幕，Modbus RTU，三相智能电表；5A 开口式比流器 ( 内径：10 mm；线长：4 m ) x 3 (RoHS)
产品系列 PM-5133-100P CR	说明3.5" 触控LCD萤幕，Modbus RTU，三相智能电表；60A 开口式比流器 ( 内径：10 mm；线长：4 m ) x 3 (RoHS)
产品系列 PM-5133-160P CR	说明3.5" 触控LCD萤幕，Modbus RTU，三相智能电表；100A 开口式比流器 ( 内径：16 mm；线长：4 m ) x 3 (RoHS)
产品系列 PM-5133-240P CR	说明3.5" 触控LCD萤幕，Modbus RTU，三相智能电表；200A 开口式比流器 ( 内径：24 mm；线长：4 m ) x 3 (RoHS)
产品系列 PM-5133-360P CR	说明3.5" 触控LCD萤幕，Modbus RTU，三相智能电表；300A 开口式比流器 ( 内径：36 mm；线长：4 m ) x 3 (RoHS)
产品系列 PM-5133-400P CR	说明3.5" 触控LCD萤幕，Modbus RTU，三相智能电表；400A 开口式比流器 ( 内径：36 mm；线长：4 m ) x 3 (RoHS)

需搭配其他相关产品

相似产品

即将推出

即将停产

停产

数据储存
时间戳	Yes
时间间隔	1 秒 ~ 24 小時
最大储存笔数	638,586 笔记录 7.39 天 @ 1 秒, 443天 @ 1 分钟每笔记录包含 24 个电力参数 (可选择)

显示
类型	LCD, 3.5 吋TFT( 解析度240x320, 65536 色）
背光寿命	20,000 小时
亮度	270 cd/m2
触摸屏	有

LED 灯
状态	1 LED

电功率測量
接线	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
回路数	三相: 1 单相: 3 @ 1P2W-1CT 1 @ 1P3W-2CT
输入电压	10 ~ 500 V
输入电流	PM-5133-005P: CTØ10 mm (0.05 A ~ 5 A) PM-5133-100P: CTØ10 mm (0.05 A ~ 60 A) PM-5133-160P: CTØ16 mm (0.1 A ~ 100 A) PM-5133-240P: CTØ24 mm (0.15 A ~ 200 A) PM-5133-360P: CTØ36 mm (0.3 A ~ 300 A) PM-5133-400P: CTØ36 mm (0.3 A ~ 400 A)
输入頻率	50 Hz (范围 45 ~ 55 Hz)/60 Hz (范围 55 ~ 65 Hz)
W 精度	优于 0.5% (PF=1)
量測电力參數	效值RMS 电压(Vrms), 有效值RMS 电流(Irms), 有功功率(kW), 有功电能(kWh), 视在功率(kVA), 视在电能(kVAh), 无功功率(kVAR), 无功电能(kVARh), 功率因数(PF), 频率Frequency (45 ~ 65 Hz)
数据更新率	1 秒

继电器输出
通道数	2
类型	Power Relay
触点规格	Form A: 5 A @ 250 VAC 5 A @ 30 VDC

HMI
蜂鸣器	有
旋转开关	有（仅供更新程式使用）
橡胶按键	5 键（可程式）
重置按钮	有

串口
端口	1 x RS-485
波特率	9600, 19200 (出厂预设), 38400, 115200
数据格式	N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
通讯协议	Modbus RTU
隔离	3000 VDC

USB
规格	USB 1.1 客户端（仅供更新程式使用）
接头	Type C

电源
输入范围	+12 ~ 48 VDC
功耗	3 W

机构
外壳	塑料
尺寸 (mm)	119 x 115 x 54 (W x L x H)
面板开孔 (mm)	90 x 90, +1/-0
安裝	导轨安装（DIN-Rail Mounting/面板安装（Panel Mounting）
防水防尘等级	前面版：IP65
