PISO-CAN200U-D
2-port CAN, 通用型PCI卡 (D-Sub 9针公座)
特色
- 两个独立CAN 2.0A / 2.0B通讯埠
- 相容于CAN 2.0 A与2.0B 规范
- 3 kV DC-DC 隔离保护
- 支援可程式CAN 鲍率：10 kbps ~ 1 Mbps
- 2500 Vrms CAN总线端光隔离保护
- 提供跳线设定CAN 总线120Ω 终端电阻
- CAN 控制器与记忆体间采直接映射方式
- 33MHz 32位元5V PCI总线（V2.1）即插即用
- 通用PCI 卡支援5 V 以及3.3 V PCI 总线
介绍
CAN（控制器局域网）是一种串行通讯协议，有效支援分布式即时控制，具有很高的安全性。它特别适用于网络“智能”设备与系统，或子系统中的感应器和致动器。在CAN网路中，一般来说没有用户或站的寻址，而是发送优先级讯息。

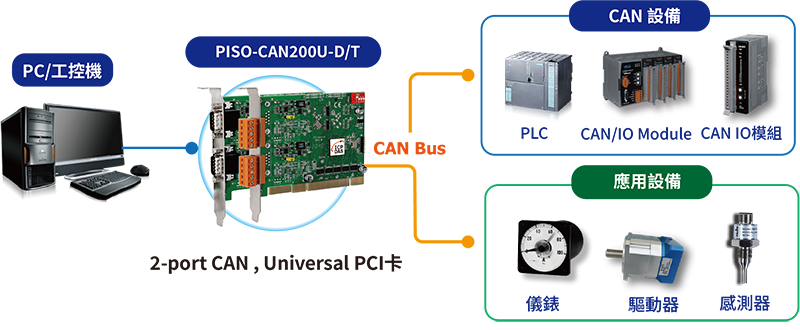

PISO-CAN200U 使用Universal PCI 总线，是一种经济且方便的CAN 板卡解决方案，它具有2 个独立的CAN 总线通讯介面，每个介面是9 针公座D-sub 连接器。PISO-CAN200U 使用新的CAN 控制器Phillips SJA1000T 和收发器82C250，提供仲裁、错误检测与自动校正和重新传输功能。能安装在3.3V 或5V 相容的PCI 总线，并支援随插即用(Plug & play)技术。板卡本身提供丰富的驱动程式与第三方软体的支援，诸如SocketCAN、LabVIEW、 DASYLab、RTX 等等，能满足绝大多数的CAN 应用。
相似产品
| 軟件 | |
|---|---|
| 驱动 | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC 总线 | |
|---|---|
| 类型 | Universal PCI, 3.3 V and 5 V, 33 MHz, 32-bit, plug and play |
| CAN | |
|---|---|
| 控制芯片 | NXP SJA1000T with 16 MHz clock |
| Ports | 2 |
| Baud Rate | 10 k ~ 1 M bps |
| 隔离 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-coupler |
| 终端电阻 | Jumper for 120 Ω terminal resistor |
| 电源 | |
|---|---|
| 功耗 | 250 mA @ 5 V |
| 机构 | |
|---|---|
| 尺寸 (mm) | 126 x 85 x 22 (W x L x D) |
| 环境 | |
|---|---|
| 工作温度 | 0 ~ +60 °C |
| 储存温度 | -20 ~ +70 °C |
| 湿度 | 5 ~ 85% RH, Non-condensing |
规格说明
注：我们已经验证通过PISO-CAN200的一个CAN口同时驱动100个CAN节点。
- 可使本模组成为精简的CAN系统监控工具
- 测试CAN系统的好用工具
- 传送/接收/记录CAN讯息
- 提供周期的传输功能
- 可透过CAN ID过滤器的设定来记录含有时间戳记的CAN讯息
- 支援Windows 2000/XP/7
硬体架构
软体架构
性能测试
平台：作业系统：Windows XP SP 3
CPU：Intel(R) Core(TM) i3 CPU 550 @ 3.20GHz
RAM：1.8GB
1/2 CAN介面同时发送，接收或发送/接收100,000个CAN消息。平均FPS值如下所示：
CPU：Intel(R) Core(TM) i3 CPU 550 @ 3.20GHz
RAM：1.8GB
| Baud rate (bps) | 1-CAN Port | 2-CAN Port | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.0A, 8 bytes data | 2.0B, 8 bytes data | 2.0A, 8 bytes data | 2.0B, 8 bytes data | |||||||||
| TX (FPS) | RX (FPS) | TX/RX (Times/Sec) | TX (FPS) | RX (FPS) | TX/RX (Times/Sec) | TX (FPS) | RX (FPS) | TX/RX (Times/Sec) | TX (FPS) | RX (FPS) | TX/RX (Times/Sec) | |
| 10K | 88 | 88 | 43 | 73 | 73 | 37 | 44 | 88 | 43 | 37 | 73 | 37 |
| 20K | 176 | 176 | 87 | 146 | 146 | 75 | 88 | 176 | 87 | 73 | 146 | 75 |
| 50K | 440 | 441 | 218 | 365 | 367 | 188 | 218 | 441 | 213 | 181 | 367 | 184 |
| 125K | 1088 | 1104 | 537 | 899 | 917 | 461 | 523 | 1104 | 509 | 436 | 917 | 432 |
| 250K | 2100 | 2208 | 1025 | 1745 | 1834 | 882 | 984 | 2208 | 935 | 832 | 1834 | 804 |
| 500K | 3975 | 4414 | 1856 | 3305 | 3668 | 1612 | 1739 | 4414 | 1769 | 1528 | 3667 | 1492 |
| 800K | 5930 | 7008 | 2787 | 4950 | 5830 | 2355 | 2501 | 6701 | 2609 | 2096 | 5825 | 2226 |
| 1M | 7129 | 8722 | 3216 | 5926 | 7257 | 2820 | 2879 | 8716 | 3023 | 2506 | 7259 | 2650 |
