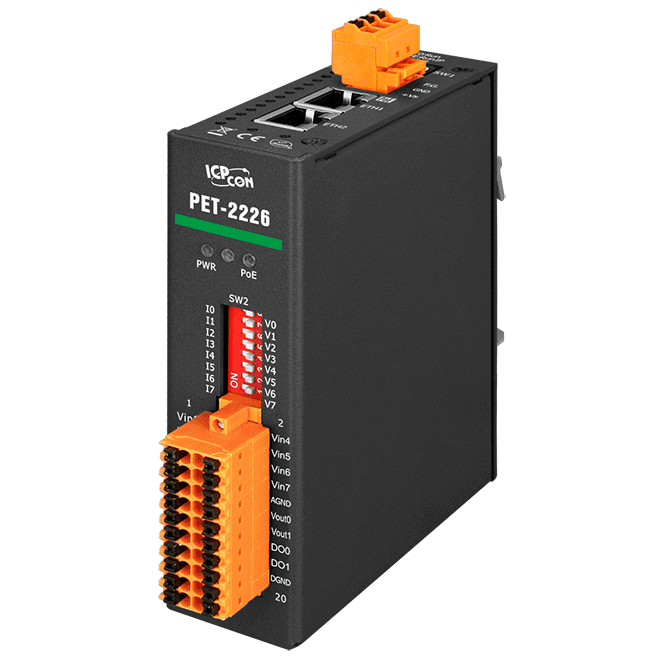

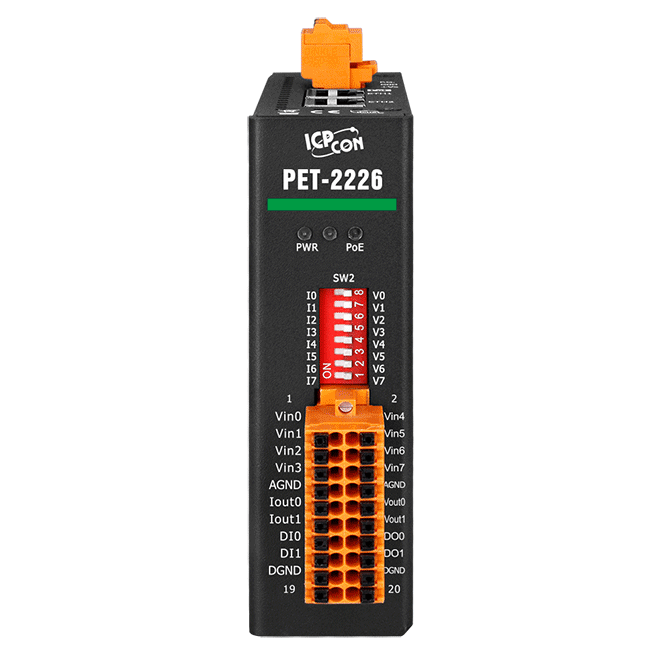

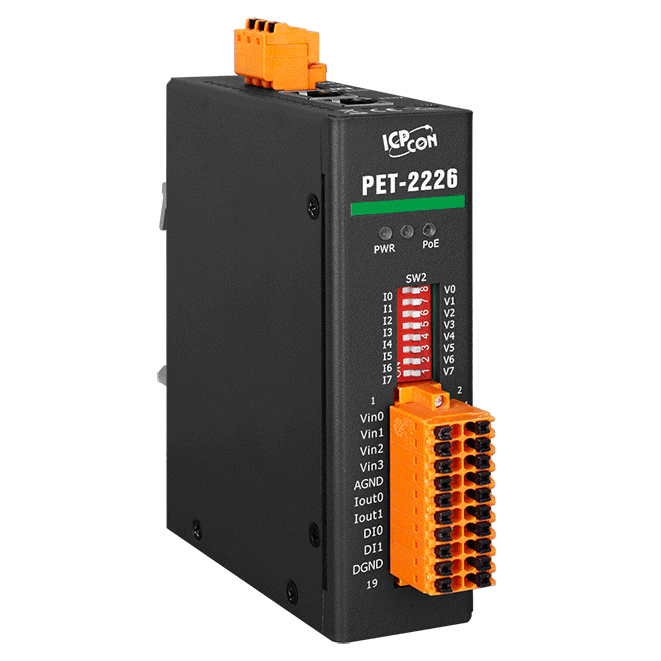

PET-2226
PoE I/O 模块 , 8-ch AI, 2-ch AO, 2-ch DI, 2-ch DO
特色
- 支持透过网页设置参数
- 支持 Modbus TCP/UDP, MQTT, 和 SNMP V2c 通讯协议
- 内建双通道以太网交换器 (LAN Bypass)，可建构菊花链 (Daisy-Chain) 拓朴
- 支持双看门狗机制
- 支持 I/O Pair-Connection (Push/Pull) 功能
- 内建 I/O
- 8-ch AI (单端)
- 2-ch AO
- 2-ch DI (Wet, Dry)
- 2-ch DO (Sink)
介绍
PET-2226 是一款多功能模块，具有 8 个模拟量输入通道 , 2 个模拟量输出通道 , 2 个数字量输入通道和 2 个数字量输出通道。该模块提供所有模拟量通道可编程的输入范围 (±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA 与 4 ~ 20 mA) 与输出范围 (0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA 与 4 ~ 20 mA)。每个模拟量输入通道可配置单独的输入范围，且具有 120 VDC 高电压保护，可透过 DIP 开关选择电压 / 电流输入。
模块内置 2-Port 以太網交换器，可实现菊花链 (Daisy-Chain) 拓朴，此连接方式可弹性地配置设备，简化安装，并降低建构成本。此模块还提供 EMS (EFT/ESD/Surge) 防护与 3000 VDC I/O 隔离，以加强工业环境中的噪讯防护能力。
模块内置 2-Port 以太網交换器，可实现菊花链 (Daisy-Chain) 拓朴，此连接方式可弹性地配置设备，简化安装，并降低建构成本。此模块还提供 EMS (EFT/ESD/Surge) 防护与 3000 VDC I/O 隔离，以加强工业环境中的噪讯防护能力。
应用
大楼自动化、工厂自动化、机器自动化、远程维护、远程诊断、测试设备
相似产品
| 軟件 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模块 | |
|---|---|
| CPU | 32-bit ARM |
| 看门狗计时器 | 模块, 通讯 (可编程) |
| 隔离 | |
|---|---|
| 2 端隔离 | I/O: 3000 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触) |
| Surge (IEC 61000-4-5) | ±2 kV (于电源) |
| LED 灯 | |
|---|---|
| 状态 | Run, PoE |
| 模拟量输入 | |
|---|---|
| 通道数 | 8 ( 单端 ) |
| 类型 | 电压, 电流 ( 可 DIP Switch 选择 ) |
| 范围 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA |
| 分辨率 | 16-bit |
| 精度 | 一般模式: ±0.1% FSR 快速模式: ±0.5% FSR |
| 采样率 | 一般模式: 10 Hz (全部通道) 快速模式: 50 Hz (全部通道) |
| 输入阻抗 | 电压: 10 MΩ 电流: 135 Ω |
| 过电压保护 | 120 VDC |
| 過电流保护 | 50 mA @ 110 VDC (max.) |
| 个别通道组态 | 有 |
| 模拟量输出 | |
|---|---|
| 通道数 | 2 |
| 类型 | 电压 电流 |
| 范围 | 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA |
| 分辨率 | 12-bit |
| 精度 | ±0.1% FSR |
| 断线检知 | 仅供 4 ~ 20 mA |
| 电压输出推力 | 10 V @ 20 mA |
| 电流负载阻值 | 500 Ω |
| 个别通道组态 | 有 |
| 上电值 | 可编程 |
| 安全值 | 可编程 |
| 数字量输入/计数器 | |
|---|---|
| 通道数 | 2 |
| 类型 | 干接点 湿接点 |
| ON 电压准位 | 干接点: Close to GND 湿接点: +1 VDC (max.) |
| OFF 电压准位 | 干接点: Open 湿接点: +3.5 ~ +30 VDC |
| 最大计数值 | 4,294,967,295 (32-bit) |
| 频率 | 100 Hz |
| 過电压保护 | +30 VDC |
| 数字量输出 | |
|---|---|
| 通道数 | 2 |
| 类型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 负载电压 | +5 ~ +50 VDC |
| 负载电流 | 每通道 700 mA |
| 過电压保护 | +60 VDC |
| 過载保护 | 有 |
| 短路保护 | 有 |
| 上电值 | 可编程 |
| 安全值 | 可编程 |
| 以太网 | |
|---|---|

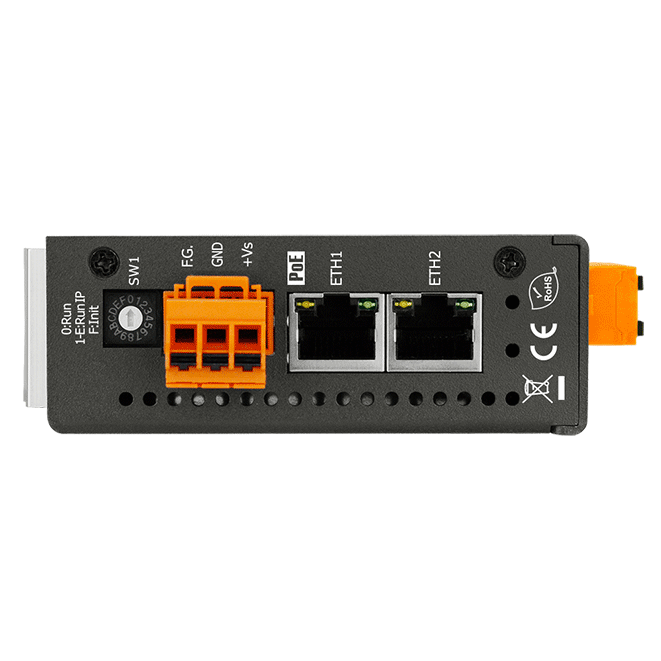

| Ports | 2 x RJ-45, 10/100 Base-Tx, Switch Ports |
| PoE | 有 |
| LAN bypass | 有 |
| 访问控制 | 密码 与 IP 过滤功能 |
| 通讯协议 | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| 电源 | |
|---|---|
| 反极性保护 | 有 |
| 功耗 | 4.2 W (max.) |
| PoE 供电 | IEEE 802.3af, Class1 |
| 端子供电 | +10 ~ +48 VDC |
| 机构 | |
|---|---|
| 外壳 | 金属壳 |
| 尺寸 (mm) | 33 x 127 x 117 (W x L x H) |

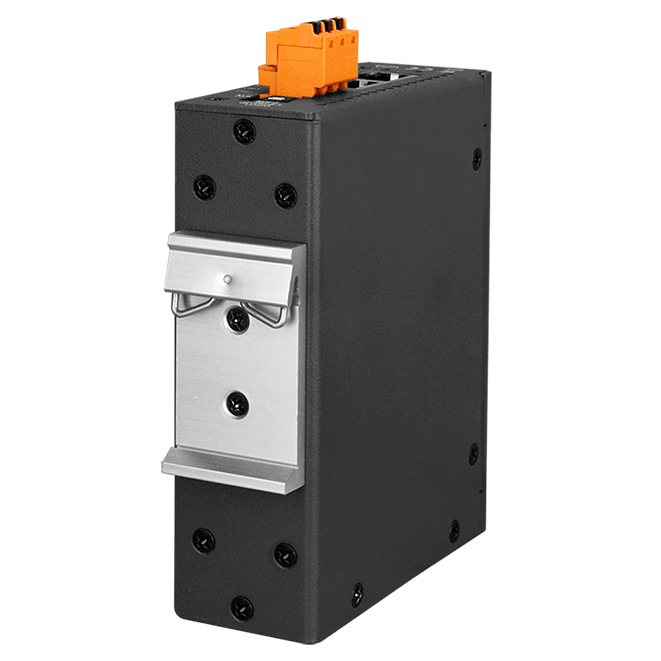

| 安裝 | DIN 导轨式安装 / 壁挂式安装 ( 选购 ASO-0015) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75°C |
| 储存温度 | -40 ~ +80 ℃ |
| 湿度 | 10 ~ 90% 相对湿度, 无结露 |
