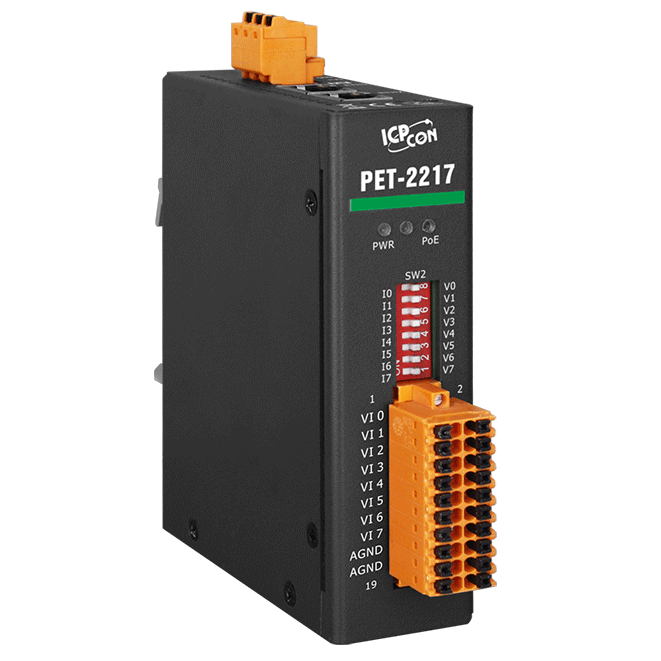

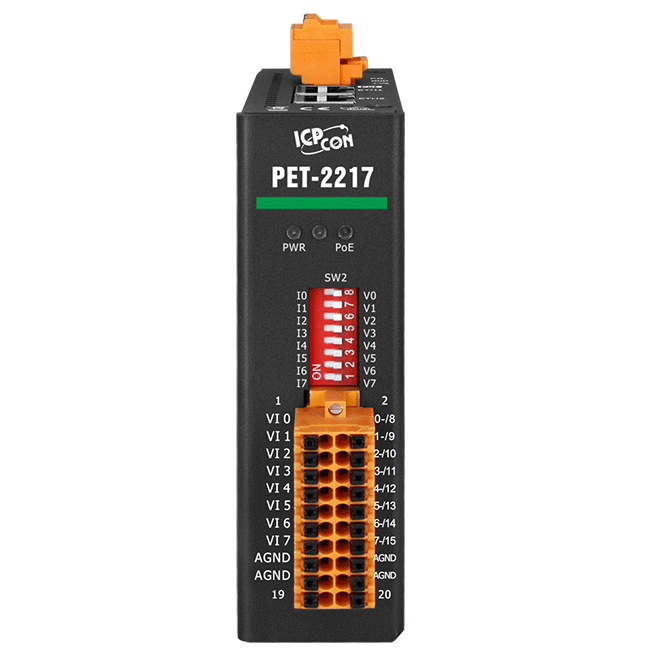

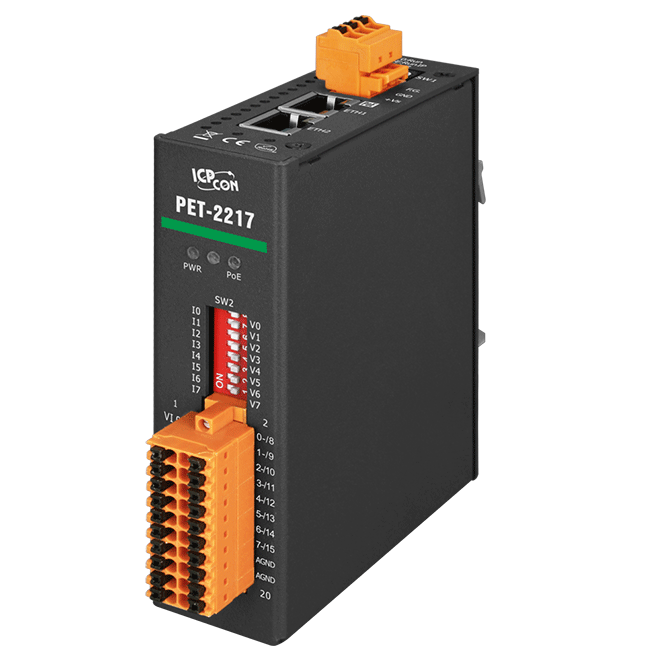

PET-2217
PoE I/O 模块, 8/16-ch AI
特色
- 支持透过网页设定参数
- 支持 Modbus TCP/UDP, MQTT 和 SNMP V2c 通讯协议
- 内建双通道以太网交换器 (Lan Bypass)，可建构菊花链 (Daisy-Chain) 拓朴
- 支持双看门狗机制
- 支持 I/O Pair-Connection (Push/Pull) 功能
- 内建 I/O
- 8 组 AI (差分) 或 16 个 AI (单端式)
介绍
PET-2217 是一个具有 8 差分通道 或 16 单端通道的模拟量输入模块。所有模拟量输入通道可设为个别的输入范围，包括 ±150 mV、±500 mV、±1 V、±5 V、±10 V、0 ~ 20 mA、4 ~ 20 mA 和 ±20 mA，可由 DIP 开关设定为电压/电流输入，并提供高达 120 VDC 过电压保护，和在 110 VDC/VAC 下 50 mA 过电流保护
PET-2217 可调整其取样率为快速模式 (200 Hz) 或一般模式 (20 Hz)，来记录电压和电流值。此模块还提供 EMS (EFT/ESD/Surge) 防护 与 3000 VDC I/O 隔离，以加强工业环境中的噪讯防护能力。
PET-2217 支持 MQTT 通讯协议，可当作讯息的发布者 (Publisher) 和订阅者 (Subscriber)。当连接到 MQTT Broker Server 时，可将模块实时的 I/O 状态以主题 (Topic) 格式发布，也可接收已订阅的主题讯息。若通讯期间，模块与 Broker 发生断线，其重连机制可自动恢复连接。此外，其 Keep-Alive Interval 机制可确保和 Broker 持续保持连接。
PET-2217 支持 SNMP V2c 规范，可将模块和 I/O 信息传送到 SNMP 网络管理设备或软件 (SNMP Network Management Software)，让管理者能实时地监控模块状态。此外，如有启用 Trap 功能，模块可在 I/O 状态变化时，或重新启动时，主动向管理者发送讯息，以随时掌握通道状态。
PET-2217 可调整其取样率为快速模式 (200 Hz) 或一般模式 (20 Hz)，来记录电压和电流值。此模块还提供 EMS (EFT/ESD/Surge) 防护 与 3000 VDC I/O 隔离，以加强工业环境中的噪讯防护能力。
PET-2217 支持 MQTT 通讯协议，可当作讯息的发布者 (Publisher) 和订阅者 (Subscriber)。当连接到 MQTT Broker Server 时，可将模块实时的 I/O 状态以主题 (Topic) 格式发布，也可接收已订阅的主题讯息。若通讯期间，模块与 Broker 发生断线，其重连机制可自动恢复连接。此外，其 Keep-Alive Interval 机制可确保和 Broker 持续保持连接。
PET-2217 支持 SNMP V2c 规范，可将模块和 I/O 信息传送到 SNMP 网络管理设备或软件 (SNMP Network Management Software)，让管理者能实时地监控模块状态。此外，如有启用 Trap 功能，模块可在 I/O 状态变化时，或重新启动时，主动向管理者发送讯息，以随时掌握通道状态。
应用
• 工厂自动化
• 机器自动化
• 楼宇自动化
• 远程诊断 & 维护
• 测试设备
• 机器自动化
• 楼宇自动化
• 远程诊断 & 维护
• 测试设备
相似产品
| 軟件 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模块 | |
|---|---|
| CPU | 32-bit ARM |
| 看门狗计时器 | 模块, 通讯 (可编程) |
| 隔离 | |
|---|---|
| 2 端隔离 | I/O: 3000 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触) |
| Surge (IEC 61000-4-5) | ±2 kV (于电源) |
| LED 灯 | |
|---|---|
| 状态 | Run, Ethernet, PoE |
| 模拟量输入 | |
|---|---|
| 通道数 | 8 (差分), 16 (单端) (可软件选择, *注1) |
| 类型 | 电压, 电流 |
| 范围 | 电压: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 电流: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (可 DIP Switch 选择) |
| 分辨率 | 16-bit |
| 精度 | ±0.1% FSR |
| 采样率 | 一般模式: 20 Hz (全部通道) 快速模式: 200 Hz (全部通道) |
| 输入阻抗 | 电压: 2 MΩ (差分), 1 MΩ (单端) 电流: 137 Ω (差分) |
| 共模电压保护 | ±200 VDC |
| 过电压保护 | 120 VDC |
| 過电流保护 | 50 mA @ 110 VDC (max.) |
| 个别通道组态 | 有 |
| 以太网 | |
|---|---|

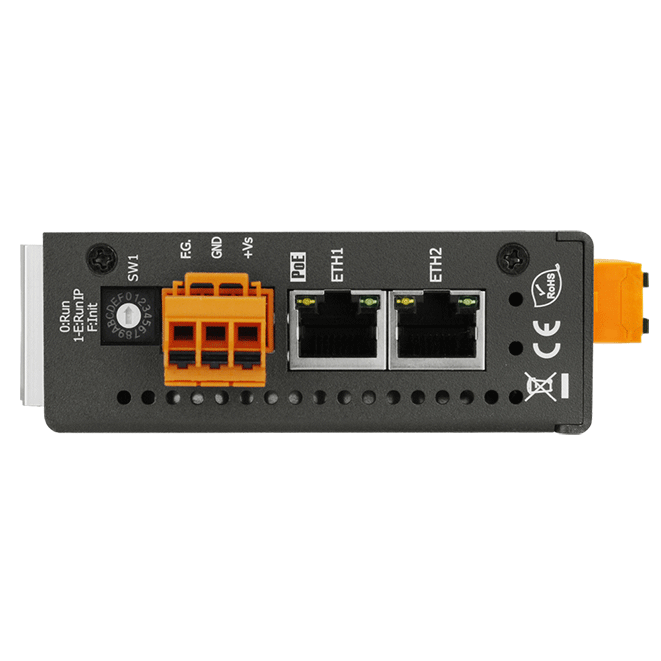

| Ports | 2 x RJ-45, 10/100 Base-Tx, Switch Ports |
| PoE | 有 |
| LAN bypass | 有 |
| 访问控制 | 密码与 IP 过滤器 |
| 通讯协议 | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| 电源 | |
|---|---|
| 反极性保护 | 有 |
| 功耗 | 3.5 W (max.) |
| PoE 供电 | IEEE 802.3af, Class1 |
| 端子供电 | +10 ~ +48 VDC |
| 机构 | |
|---|---|
| 外壳 | 金属壳 |
| 尺寸 (mm) | 33 x 127 x 117 (W x L x H) |

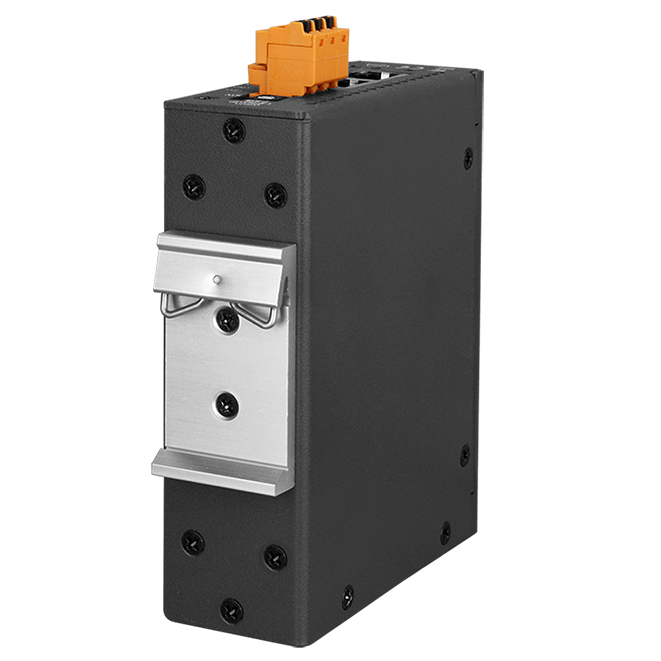

| 安裝 | DIN 导轨式 / 壁挂式安装 (选购 ASO-0015) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +80°C |
| 湿度 | 10 ~ 90% 相对湿度, 无结露 |
规格说明
注 1：差动接线可用于电压输入和电流输入；单端接线只能用于电压。
