PCIe-LM4
PCI Express, 24-bit 高精度 Load Cell 输入, 多功能 运动控制卡
特色
- PCI Express x1 总线
- 支持板卡 ID (SMD Switch)
- 4通道应变规换能器输入
- 24位ADC，最高15 kS/s 采样率
- 4通道差动式常规模拟量输入
- 24位ADC，最高15 kS/s 采样率
- 2轴运动控制
- 支持 CW/CCW, Pulse/DIR 及 EA/EB 模式
- 2通道16位模拟量输出
- 16通道隔离数字量输入
- 16通道隔离数字量输出
介绍

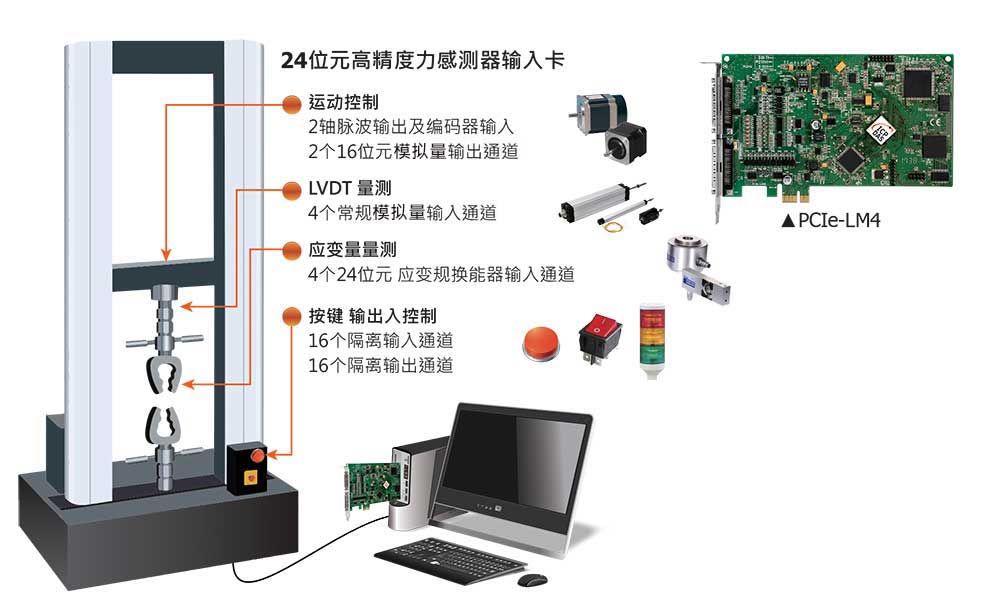

PCIe-LM4 是一张强大功能多样化的 PCI Express 多功能卡片，专门为了材料测试系统(拉力测试机)所开发设计的。PCIe-LM4 配置 4 个应变规换能器输入通道、4 个常规模拟量输入通道、2 个模拟量输出通道、16 个隔离数字量输入通道、16 个隔离数字量输出通道及一个 2 轴运动控制器，可为拉力测试机制造商提供完整的硬件解决方案。
PCIe-LM4 在硬件上新增板卡 ID 指拨开关，让用户可以自由设定每张板卡的识别码。当系统同时使用多张 PCIe-LM4 卡时，可以迅速而简单区别这些同型号的板卡。
PCIe-LM4 可以 在Windows 32/64-bit Windows 7/8/10 等操作系统环境下使用，并且提供了动态函数库协助用户更容易的开发。而本产品还提供 Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET、LabVIEW 等范例程序帮助用户更快速的上手使用本产品。
PCIe-LM4 在硬件上新增板卡 ID 指拨开关，让用户可以自由设定每张板卡的识别码。当系统同时使用多张 PCIe-LM4 卡时，可以迅速而简单区别这些同型号的板卡。
PCIe-LM4 可以 在Windows 32/64-bit Windows 7/8/10 等操作系统环境下使用，并且提供了动态函数库协助用户更容易的开发。而本产品还提供 Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET、LabVIEW 等范例程序帮助用户更快速的上手使用本产品。
配件
应用
相似产品
| 硬件 | |
|---|---|
| 接头 | SCSI VHDCI 68-pin x 2 |
| 板卡 ID | Yes (4-bit) |
| 编码器输入 | |
|---|---|
| 轴数 | 2-axis |
| 模式 | A/B pulse, Up/Down |
| 环状计数模式 | 32-bit |
| 计数速度 | 12 MHz (Max.) |
| 计数讯号宽度 | 32-bit |
| 隔离 | 3 KVrms |
| 脉波输出 | |
|---|---|
| 轴数 | 2-axis |
| 模式 | CW/CCW, PULSE/DIR |
| 频率 | 4 MHz (Max.) |
| 隔离 | 3 KVrms |
| 模拟量输入 | |
|---|---|
| 通道数 | 4 differential |
| 范围 | ±10 V, ±5 V, ±2.5 V, ±1.25 V |
| 分辨率 | 24-bit |
| 精度 | 0.05% of FSR ±1 LSB @ 25°C, ±10 V |
| 采样率 | 15 kS/s |
| 输入阻抗 | 10,000 MΩ/4 pF |
| 过电压保护 | Continuous ±35 Vp-p |
| 触发模式 | Software |
| 数据传输 | Polling |
| 模拟量输出 | |
|---|---|
| 通道数 | 2 |
| 范围 | ±5 V, ±10 V |
| 分辨率 | 16-bit |
| 精度 | ±10 LSB |
| 反应时间 | 500 kS/s (Max.) |
| 电压输出推力 | ±5 mA |
| 斜率 | 2.8 V/µs |
| FIFO 容量 | 512 Samples |
| 工作模式 | Static update, Waveform generation |
| 数字量输入 | |
|---|---|
| 通道数 | 16 |
| 类型 | Wet Contact |
| Sink/Source (NPN/PNP) | Sink/Source, Photo coupler isolated channel with common power or ground |
| ON 电压准位 | 5 ~ 24 V |
| OFF 电压准位 | 0 ~ 1 V |
| 反应速度 | 4 kHz (Typical) |
| 触发模式 | Static Update |
| 数据传输 | Polling |
| 隔离 | 2500 VDC |
| 数字量输出 | |
|---|---|
| 通道数 | 16 |
| Sink/Source (NPN/PNP) | Sink, Open Drain |
| 工作模式 | Static Update |
| 负载电流 | 100 mA/+ 30V for each channel @100% duty |
| 反应速度 | 4 kHz (Typical) |
| 隔离 | 2500 VDC |
| DO 回读 | No |
| 应变计/荷重单元 输入 | |
|---|---|
| 通道数 | 4 |
| 类型 | Strain Gauge |
| 范围 | ±227 mV |
| 接线 | Full-Bridge |
| 精度 | 0.05% of FSR ±1 LSB @ 25°C, ±10 V |
| 分辨率 | 24-bit |
| 采样率 | 15 kS/s |
| 阻抗 | 10,000 MΩ/4 pF |
| 过电压保护 | Continuous ±35 Vp-p |
| 激励电压输出 | |
|---|---|
| 通道数 | 4 differential |
| 范围 | + 10V (all 4-ch shared the same settings) |
| 最大负载电流 | Driving up to four 120-ohm loadcells |
| 计时/计数/频率 | |
|---|---|
| 通道数 | 2 |
| PC 总线 | |
|---|---|
| 类型 | PCI Express x 1 |
| 数据总线 | 32-bit |
| 电源 | |
|---|---|
| 功耗 | 1 A @ +5 V |
| 机构 | |
|---|---|
| 尺寸 (mm) | 102 x 149 x 22 (W x L x D) |
| 环境 | |
|---|---|
| 工作温度 | 0 ~ +60°C |
| 储存温度 | -20 ~ +70°C |
| 湿度 | 5 ~ 85% RH, Non-condensing |
