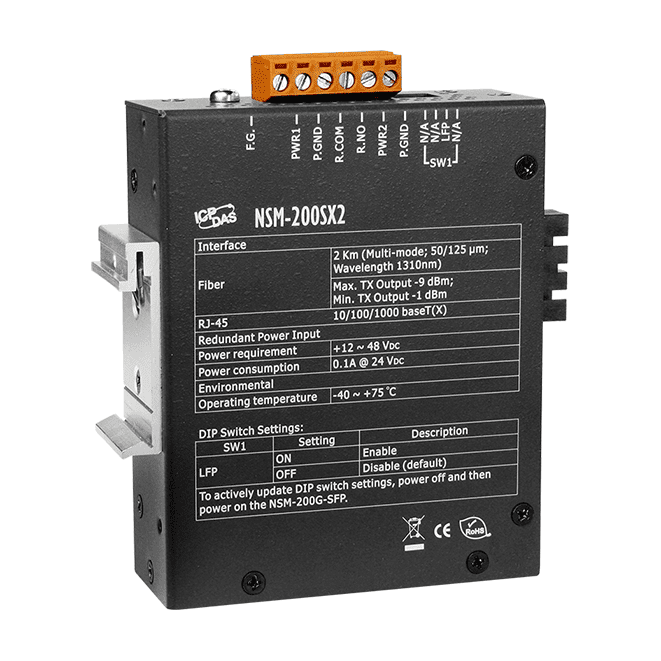

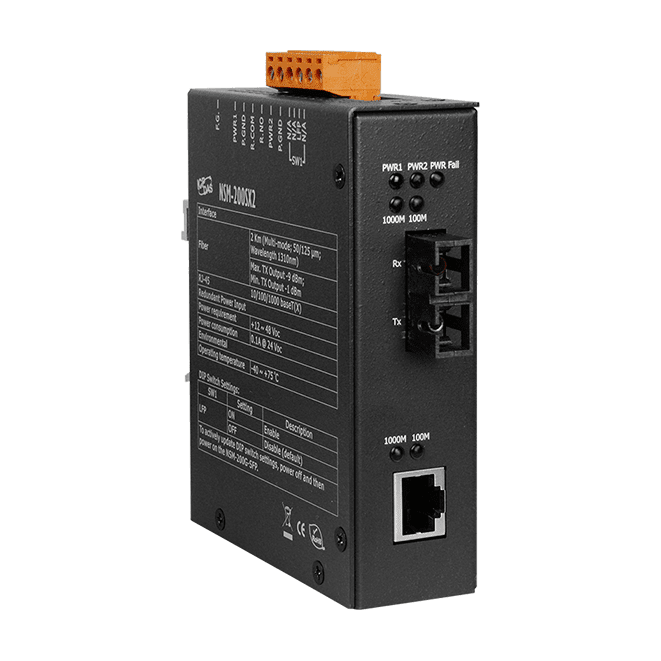

NSM-200SX2
1000Base-T to 1000Base-SX 光电转换器 (多模 1310nm, SC端子)
特色
• 提供一组1000Base-SX SC端子光纤发射器
• 支持16K 巨型封包(Jumbo Frame)
• 支持LFP(Link Fault Pass-through)技术
介绍
ICP DAS 提供丰富的 10/100/1000 光纤媒体转换器系列将RJ线路连接到多模或单模光纤。
应用
相似产品
| LED 灯 | |
|---|---|
| 状态 | PWR1, PWR2, P-Fail, Link/Act, 100M, 1000M |
| 以太网 | |
|---|---|
| Ports | 1 x RJ-45, 10/100/1000Base-T(X) |
| 标准 | IEEE 802.3 for 10Base-T; IEEE 802.3u for 100Base-TX; IEEE 802.3ab for 1000Base-T IEEE 802.3x for Flow Control Energy Efficient Ethernet (EEE) as per 802.3az; this provides power savings during idle network activity |
| 處理型式 | Store & forward |
| 幀緩沖存儲器 | 512 Kbit |
| 巨型幀 | 16K |
| DIP 开关 | 1 x LFP Enable |
| 光纤 | |
|---|---|
| Ports | 1 x 1000Base-FX, SC connector |
| 模式 | Multi-Mode |
| 光纖線 | 50/125 μm |
| 距离 | 2 km |
| 波長 | 1310 nm |
| TX 輸出 | -9 dBm Min. -1 dBm Max. |
| RX 靈敏度 | -19 dBm |
| RX 超載 | -1 dBm |
| 电源 | |
|---|---|
| 反极性保护 | Yes |
| 输入范围 | +12 VDC ~ +48 VDC Redundant dual Input(Non-isolated) |
| 冗余电源输入 | Yes |
| 功耗 | 0.1 A @ 24 VDC |
| 告警输出 | Yes,Relay 1 A @ 30 VDC |
| 机构 | |
|---|---|
| 外壳 | Metal |
| 尺寸 (mm) | DIN-rail mounting: 33 x 120 x 109 (W x L x H) Wall mounting: 33 x 159 x 103 (W x L x H) |

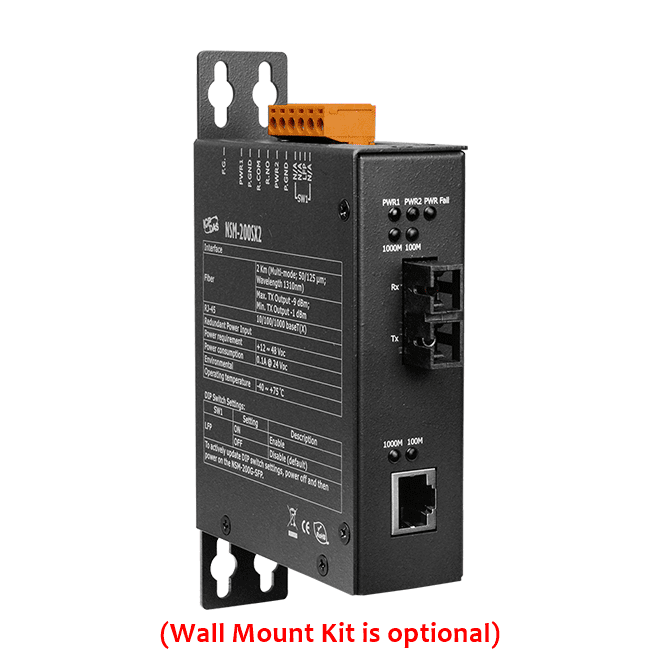

| 安裝 | DIN-rail mounting or wall mounting (optional) |
| 环境 | |
|---|---|
| 工作温度 | -30 °C ~ +75 °C |
| 储存温度 | -40 °C ~ +85 °C |
| 湿度 | 10% ~ 90% RH, non-condensing |
