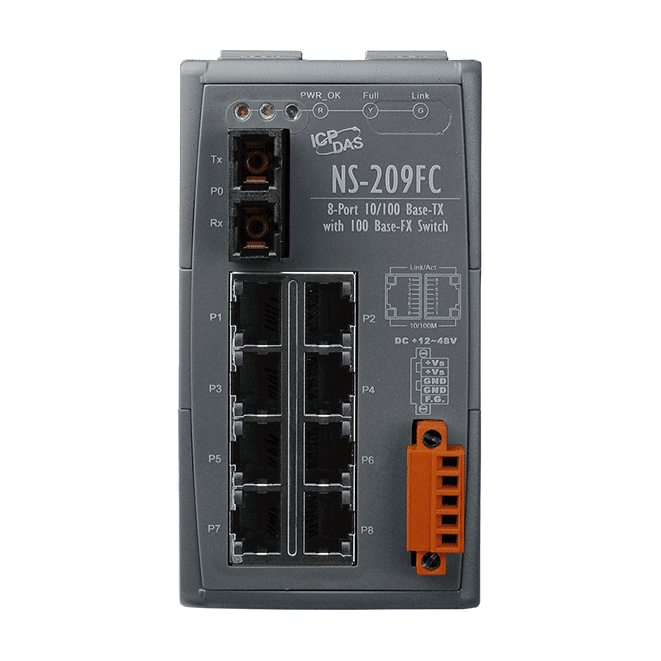

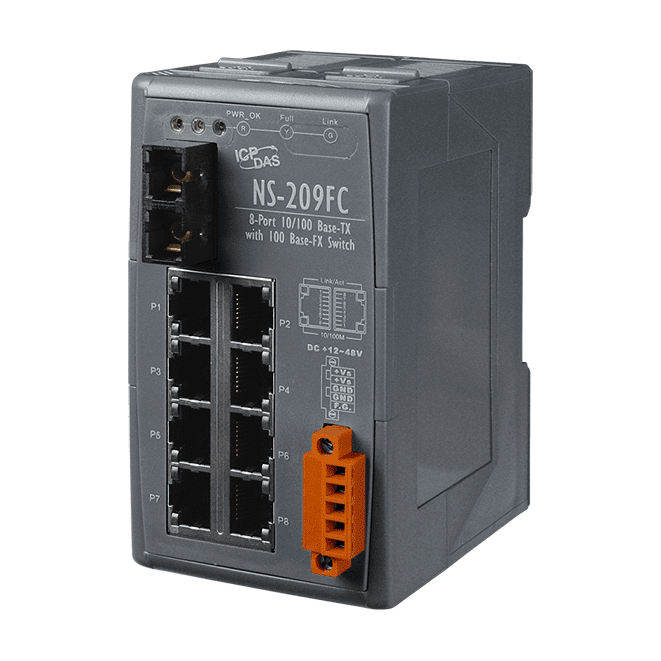

NS-209FC
8 端口 10/100 Mbps 以太网絡带 1 端口光纤交换机 (多模，SC 连接器)
特色
- 提供 1 端口 100-FX 光纤和 8 端口乙太网絡
- 每端口皆支援速度 10/100 和 1000 Mbps 速度自动协商 (Auto negotiation)
- 全双工 IEEE 802.3x 和半双工背压流量控制 (Back-pressure flow control)
- 支援自动 MDI/MDI-X 技术, 随插即用
- 储存与转发架构
- 支援多模、SC 光纤连接器
介绍
NS-209FC 是 8 端口非管理型乙太网絡带1 端口光纤交换机。使用光纤可以防止杂讯干扰系统，并支援高速(100 Mbps)和远距离(最远 2 公里)的传输。 NSM-209FC 提供 12 ~ 48 VDC 的宽电源范围，以适应工业自动化中的所有常见电源标准，无需外部电源转换器。宽功率输入降低了安装和维护成本。
应用
相似产品
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV Contact |
| LED 灯 | |
|---|---|
| 状态 | Power, Link/Act, 10/100M, Full duplex/Half duplex (Fiber Port) |
| 以太网 | |
|---|---|
| Ports | 8 x RJ-45, 10/100 Base-TX |
| 标准 | IEEE 802.3, 802.3u, 802.3x |
| 處理型式 | Store & forward; wire speed switching |
| MAC 長度 | 2048 |
| 記憶体頻寬 | 2.0 Gbps |
| 幀緩沖存儲器 | 512 Kbit |
| 流量控制 | IEEE 802.3x flow control, back pressure flow control |
| 隔离 | 1500 Vrms 1 minute |
| 光纤 | |
|---|---|
| Ports | 1 x 100 Base-FX, SC connector |
| 模式 | Multi-Mode |
| 光纖線 | 50/125, 62.5/125 or 100/140 μm |
| 距离 | 2 km, (62.5/125 μm recommended) for full duplex |
| 波長 | 1300 or 1310 nm |
| TX 輸出 | -20 dBm Min. -14 dBm Max. |
| RX 靈敏度 | -32 dBm |
| 电源 | |
|---|---|
| 反极性保护 | Yes |
| 输入范围 | +12 ~ +48 VDC |
| 功耗 | 0.26 A @ 24 VDC |
| 机构 | |
|---|---|
| 外壳 | Plastic |
| 尺寸 (mm) | 64 x 118 x 101 (W x L x H) |
| 安裝 | DIN-Rail Mounting |
| 环境 | |
|---|---|
| 工作温度 | -10 °C ~ +75 °C |
| 储存温度 | -20 °C ~ +85 °C |
| 湿度 | 10% ~ 90% RH, non-condensing |
