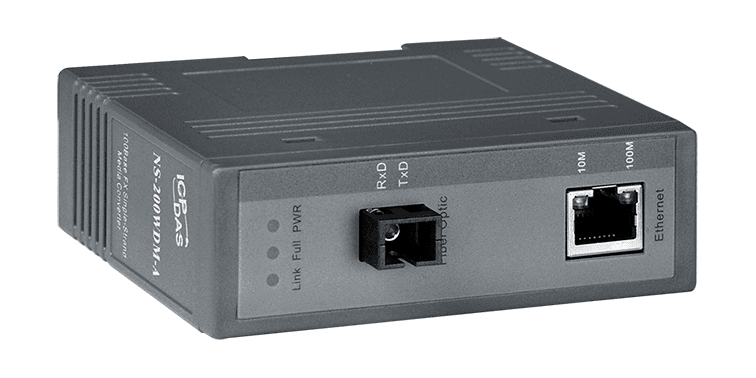

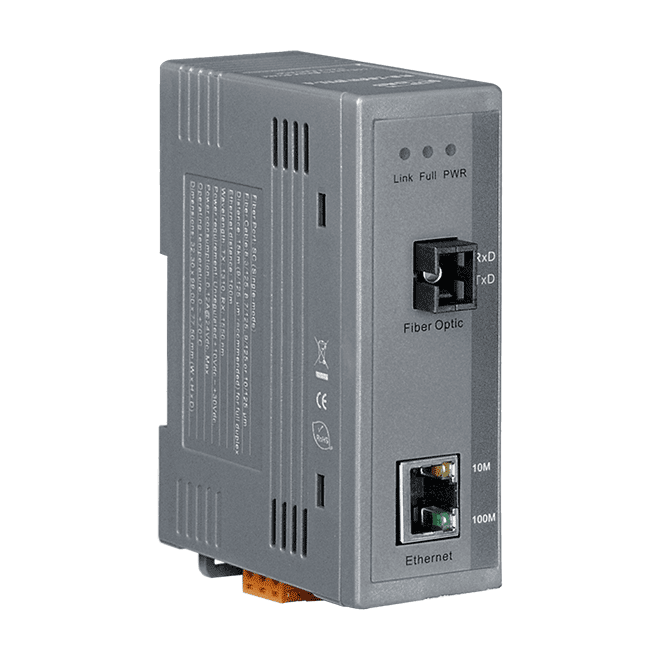

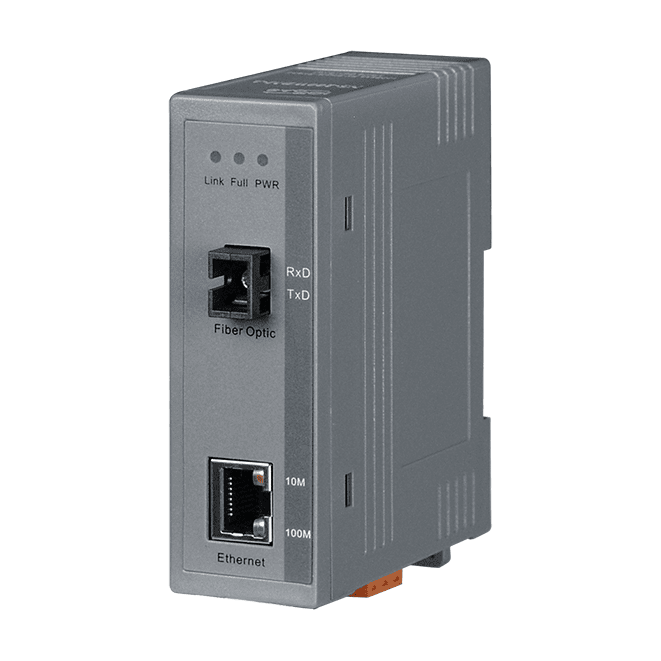

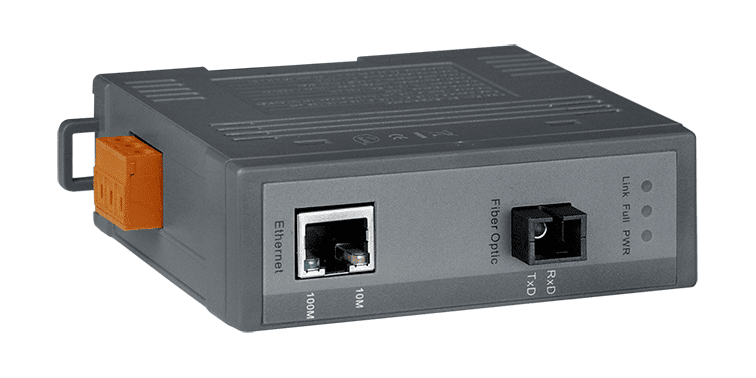

NS-200WDM-A
工业级单线式10/100 Base-T (X) to 100 Base-FX 光电转换器
特色
• 支持MDI/MDI-X 技术, 免设定即插即用
• 支持10/100Mbps 通讯速度自动协商(auto negotiation)
• 储存与转发架构
• 支持逆向电源保护
• DIN-Rail
介绍
由于光纤优异的物理特性, 尤其在长距离应用中越来越普遍, 但光纤布线非常昂贵, 因此若只用单条光纤电缆可将布线成本减半
NSM-200WDM系列提供的解决方案可将布线费用大幅下降
NS-200WDM系列单线式光电转换器支持波长分波多任务(WDM)技术, 可以将传送与接收信号及中在一条电缆上已达到有效降低新的光纤架构布线成本
光纤基础设施节省 50% 的成本
使用一对NS-200WDM系列产品(NS-200WDM-A 与 NS-200WDM-B), 对于新架设的光纤电缆架构可以减少布线成本的50%
产品支持过载保护、欠压保护及缓启动功能使架构更稳定, NS-200WDM系列使用小尺寸铝轨安装设计, 宽度仅为32mm 便于安装于各种有空间需求的地方。
注意: 此产品必须同时购买NS-200WDM-A 与NS-200WDM-B成对使用。
NSM-200WDM系列提供的解决方案可将布线费用大幅下降
NS-200WDM系列单线式光电转换器支持波长分波多任务(WDM)技术, 可以将传送与接收信号及中在一条电缆上已达到有效降低新的光纤架构布线成本
光纤基础设施节省 50% 的成本
使用一对NS-200WDM系列产品(NS-200WDM-A 与 NS-200WDM-B), 对于新架设的光纤电缆架构可以减少布线成本的50%
产品支持过载保护、欠压保护及缓启动功能使架构更稳定, NS-200WDM系列使用小尺寸铝轨安装设计, 宽度仅为32mm 便于安装于各种有空间需求的地方。
注意: 此产品必须同时购买NS-200WDM-A 与NS-200WDM-B成对使用。

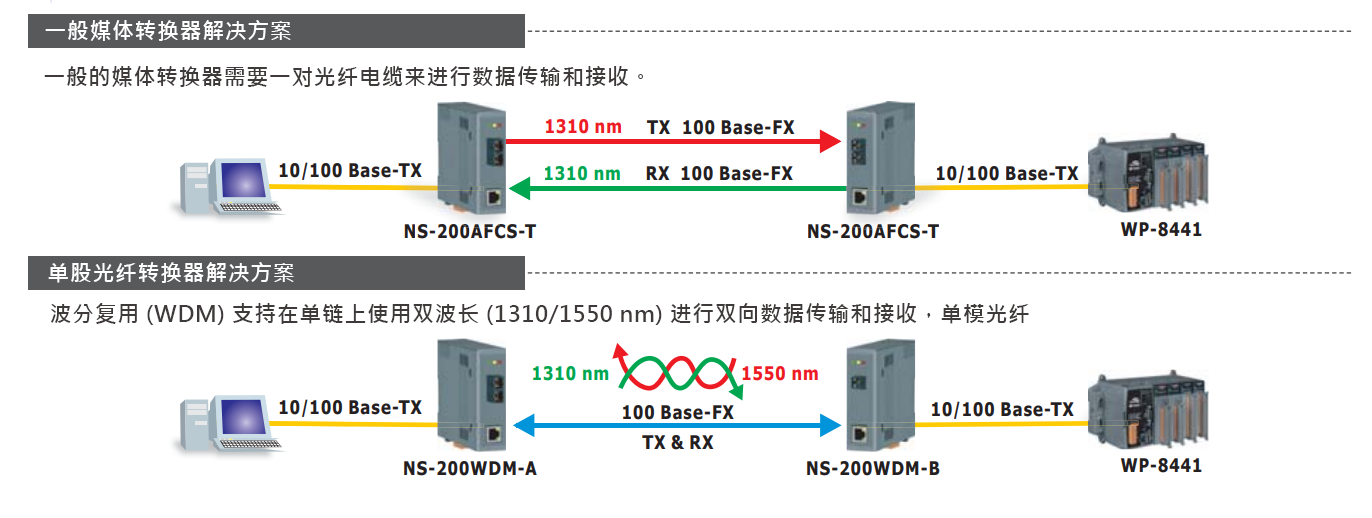

应用
相似产品
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | 支持 |
| LED 灯 | |
|---|---|
| 状态 | 电源, 10M, 100M, Link/Act, 光纤全双状态灯, 光纤半双工状态灯 |
| 以太网 | |
|---|---|
| Ports | 1 x RJ-45, 10/100Base-TX |
| 标准 | IEEE802.3, 802.3u, 802.3x |
| 處理型式 | 储存与转发 |
| MAC 長度 | 1024 |
| 記憶体頻寬 | 1.4 Gbps |
| 隔离 | 1500 Vrms 1 minute |
| 光纤 | |
|---|---|
| Ports | 1 x 100 Base-FX, SC 连接器 |
| 模式 | 单模 |
| 光纖線 | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| 距离 | 15 km |
| 波長 | TX: 1310 nm , RX: 1550 nm |
| TX 輸出 | -14 dBm Min. -8 dBm Max. |
| RX 靈敏度 | -31 dBm |
| 电源 | |
|---|---|
| 反极性保护 | 支持 |
| 输入范围 | +12 ~ +48 VDC (非隔离) |
| 功耗 | 0.12 A @ 24 VDC, +/- 5% 误差于100M全双工通讯下 |
| 机构 | |
|---|---|
| 外壳 | 塑料 |
| 尺寸 (mm) | 32.3 x 107 x 85 (W x L x H) |
| 安裝 | 导轨安装 |
| 环境 | |
|---|---|
| 工作温度 | 0 °C ~ +70 °C |
| 储存温度 | -20 °C ~ +85 °C |
| 湿度 | 10% ~ 90% RH, 非冷凝 (non-condensing) |
