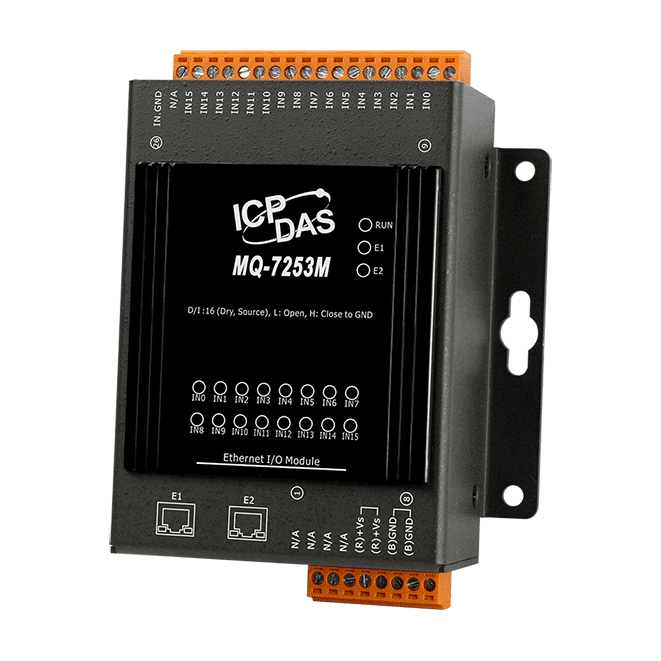

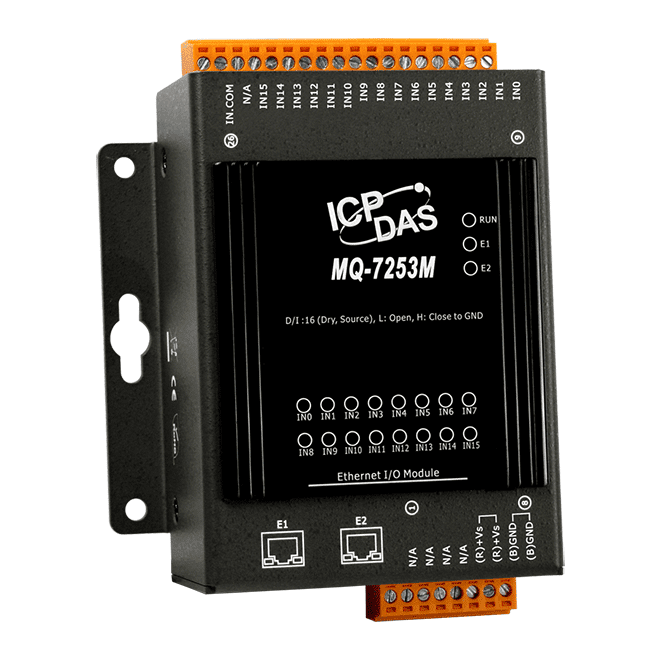

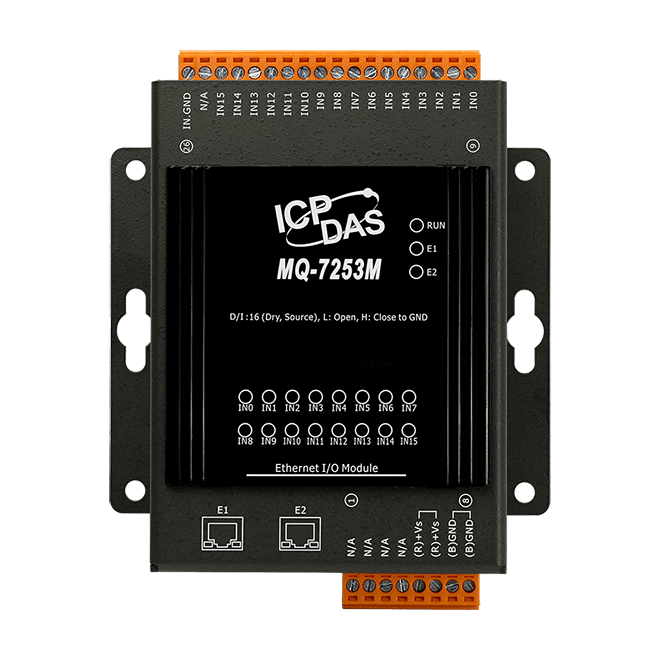

MQ-7253M
MQTT I/O 模块, 具有 16-ch DI (Dry)
特色
- 內建 Web Server
- 支持 Modbus TCP 與 MQTT 通讯协议
- 支持 Modbus TCP 通讯协议
- 内建双通道以太网交换器 (Lan Bypass)，可建构菊花链（Daisy-Chain）拓朴
- 内建双看门狗机制
- 內建 I/O
- DI: 16 通道
介绍
MQ-7253M 是一款具有 16 DI 通道的 Ethernet I/O 模块，同时支持 MQTT 与 Modbus TCP 通讯协议，可连接工业物联网 (IIoT) 应用中的多种数字传感器。此模块提供友善的网页使用接口，让用户可透过手机或电脑上的网页浏览器，来配置模组、访问网络连接状态 与 I/O 状态。MQ-7253M 具有光隔离功能，可提供 2500 VDC 的瞬态过压保护，但不提供通道间的隔离。模块可更安全地使用在有危险电压的应用中。
应用
大楼自动化、工厂自动化、机器自动化、远程维护、远程诊断、测试设备
相似产品
| 軟件 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 模块, 通讯 (可编程) |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子), ±8 kV (于空中非接触) |
| LED 灯 | |
|---|---|
| 状态 | Run, Ethernet, I/O |
| 数字量输入 | |
|---|---|
| 通道数 | 16 |
| 类型 | 干接点 |
| Sink/Source (NPN/PNP) | Source |
| ON 电压准位 | Close to GND |
| OFF 电压准位 | Open |
| 有效距离 | 最远 500 公尺 |
| 以太网 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| LAN bypass | 有 |
| 通讯协议 | MQTT 3.1 Modbus TCP |
| 隔离 | 1500 VDC |
| 电源 | |
|---|---|
| 反极性保护 | 有 |
| 功耗 | 3.7 W Max. |
| 端子供电 | +12 ~ +48 VDC |
| 机构 | |
|---|---|
| 外壳 | 金属壳 |
| 尺寸 (mm) | 97 x 120 x 42 (W x L x H) |
| 安裝 | DIN 导轨式 或 壁挂式安装 |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +80 °C |
| 湿度 | 10 ~ 90% 相对湿度, 无结露 |
