MDCL-705i
Modbus 资料集中器，配备 Ethernet, RS-485 并且提供资料记录功能
特色
- 支援Modbus RTU Master及Slave 和 Ethernet 口上的 Modbus TCP slave
- 最多可与8台Modbus TCP主机连线交换资料
- 可收集管理DI/DO/AI/AO各9600笔资料
- 最高可设定250个Modbus读取命令
- 具有 2.5 kV 隔离保护的串行端口（用于 COM3、COM4 和 COM5）
- 提供网页界面，无须额外安装软体
- 使用CSV 档案编辑组态设定, 支援汇出/汇入功能
- 将采集的数据记录到 microSD 卡中，并使用实时时钟为它们打上时间戳，以供后续分析
- 降低读写资料的时间, 提升系统效能
介绍
MDCL-705i 为具备乙太网路与RS-485 通讯界面的Modbus 资料集中记录器，能将Modbus RTU 设备连结到乙太网路；MDC-700 会依据使用者自订的命令表，依序读取Modbus RTU 设备的资料，并将不同Modbus RTU 设备的资料整合为连续位址的格式，远端监控主机使用乙太网路连结到MDCL-705i 后可一次存取多个 Modbus RTU 设备的资料。透过MDCL-705i Modbus 资料集中器与乙太网路便捷的连结与通讯能力，使用者能够快速的建立远端监控系统并将分散的资料集中管理。
Modbus 资料集中器
使用 MDCL-705i 能简化系统架构、扩充系统的弹性并提高系统效能。在各种产业广泛使用的图控系统 (SCADA) 使用MDCL-705i 资料集中器，只需简单的设定就能将Modbus RTU设备升级到乙太网路，并能同时让多台Modbus主机监控系统共享资料。
MDCL-705i 能储存并处理 250笔Modbus RTU命令。针对Modbus通讯协定中定义的四种类型资料，个别提供9600个暂存器用以储存不同型态的Modbus资料，远端电脑主机能一次存取多个Modbus RTU设备的资料，具有节省网路流量及提高系统效能的优点。
具资料记录功能的 Modbus 资料集中器
MDCL-705i 使用周期性的方式记录使用者指定的 Modbus 暂存器资料，每笔资料最多可以包含 120 个参数。资料记录会以 CSV 档案格式储存于内建的 microSD 记忆卡中，可透过内建网页介面下载至电脑端，使用 Microsoft Excel软体或纯文字编辑器便可进行资料检视及数据分析。
Modbus 资料集中器
使用 MDCL-705i 能简化系统架构、扩充系统的弹性并提高系统效能。在各种产业广泛使用的图控系统 (SCADA) 使用MDCL-705i 资料集中器，只需简单的设定就能将Modbus RTU设备升级到乙太网路，并能同时让多台Modbus主机监控系统共享资料。
MDCL-705i 能储存并处理 250笔Modbus RTU命令。针对Modbus通讯协定中定义的四种类型资料，个别提供9600个暂存器用以储存不同型态的Modbus资料，远端电脑主机能一次存取多个Modbus RTU设备的资料，具有节省网路流量及提高系统效能的优点。
具资料记录功能的 Modbus 资料集中器
MDCL-705i 使用周期性的方式记录使用者指定的 Modbus 暂存器资料，每笔资料最多可以包含 120 个参数。资料记录会以 CSV 档案格式储存于内建的 microSD 记忆卡中，可透过内建网页介面下载至电脑端，使用 Microsoft Excel软体或纯文字编辑器便可进行资料检视及数据分析。

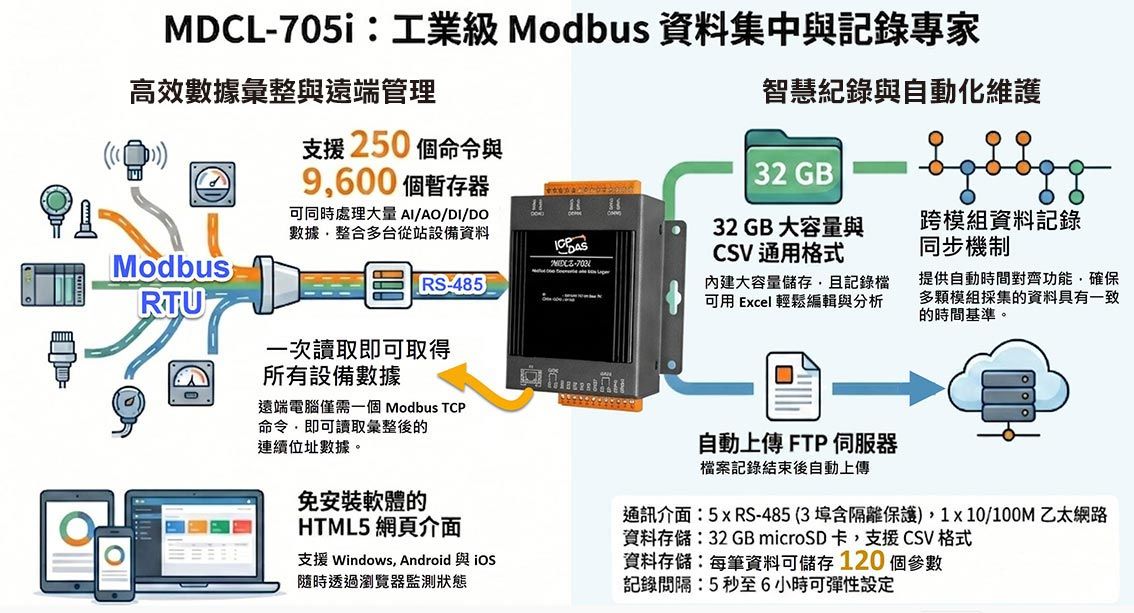

应用
相似产品
| 数据储存 | |
|---|---|
| 数据格式 | Boolean, 16-bit Integer, 32-bit Integer and 32-bit Floating |
| 每一文件最長储存時間 | 1 hr, 2 hr, 6 hr, 12 hr, 24 hr |
| 文件管理介面 | Built-in web server |
| 储存媒体 | 32 GB microSD card |
| 文件格式 | CSV |
| 时间间隔 | 5 sec, 10 sec, 30 sec, 1 min, 5 min, 10 min, 15 min, 30 min, 1 hr, 6 hr |
| 最大储存笔数 | 120 points per record |
| 显示 | |
|---|---|
| 类型 | 5-Digit 7 Segment LED Display (display system information) |
| LED 灯 | |
|---|---|
| 状态 | 1 x System, to (display heartbeat) |
| 以太网 | |
|---|---|
| Ports | 10/100 Base-TX, Auto MDI/MDIX |
| 通讯协议 | Modbus/TCP slave, HTTP |
| Socket 连线 | 8 Modbus/TCP |
| 串口 | |
|---|---|
| 端口 | 2 x 2-wire RS-485 (non-isolated) 3 x 2-wire RS-485 (2.5 kV isolation protection) |
| 波特率 | 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 bps |
| 数据格式 | N81, E81, O81 |
| 通讯协议 | Modbus RTU Master/Modbus RTU Slave |
| 轮询定义数 | 250 definitions for all RS-485 ports |
| 共享內存 | 9600 registers for each of AI, AO, DI and DO data |
| 最多连线数 | 32 slaves for each RS-485 port |
| 电源 | |
|---|---|
| 输入范围 | +10 ~ +48 VDC |
| 功耗 | 2 W |
| 机构 | |
|---|---|
| 外壳 | Metal |
| 尺寸 (mm) | 97 x 120 x 42 (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +80 °C |
| 湿度 | 10 ~ 90 % RH, Non-condensing |
