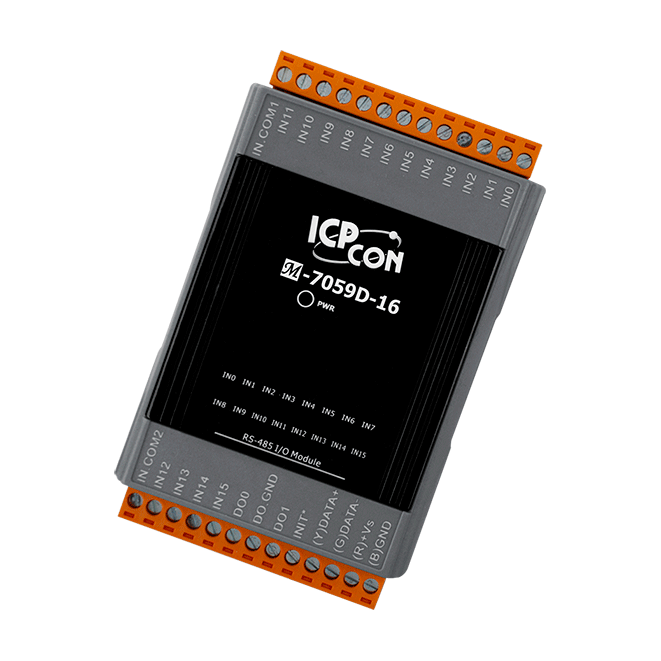

M-7059D-16-G
16-ch 隔离型 (Wet, 10 ~ 80 VAC/±15 ~ ±80 VDC) 数字量输入, 2-ch (Sink, NPN) 数字量输出模块, 带 LED 显示
特色
- 支持 AC/DC 数字量输入
- 16 个数字量输入和 2 个数字量输出
- 数字量输入通道均可作为 16 位元计数器
- 具有通道间隔离
- 内建双看门狗机制
介绍
M-7059-16/M-7059D-16 提供 16 个 AC/DC 数字量输入通道，每个通道都具有 通道间光电耦合隔离，以及 2 个数字量输出通道。所有数字量输入通道皆可用作 16 位元计数器。M-7059D-16 有 16 个 LED 指示灯，可用于监控通道状态。M-7059(D)-16 还提供 ±4 kV ESD、±4 kV EFT、±2 kV Surge 保护，以及 3750 VDC 模块内部隔离，以增强工业环境中的噪声防护能力。
应用
- 大楼自动化
- 工厂自动化
- 机械自动化
- 远程维护
- 远程诊断
- 检测设备
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 模块, 通讯 (可编程) |
| 隔离 | |
|---|---|
| 內部隔离 | 3750 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触) |
| Surge (IEC 61000-4-5) | ±2 kV (于电源) |
| LED 灯 | |
|---|---|
| 状态 | 1 x 电源与通讯 16 x 数字量输入 |
| 数字量输入/计数器 | |
|---|---|
| 通道数 | 16 |
| 类型 | 湿接点 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 电压准位 | 10 ~ 80 VAC ±15 ~ ±80 VDC |
| OFF 电压准位 | 3 VAC Max. ±3 VDC Max. |
| 最大计数值 | 65535 (16-bit) |
| 频率 | 100 Hz |
| 最小脉波宽度 | 5 ms |
| 输入阻抗 | 30 kΩ |
| 過电压保护 | 120 VAC/VDC Max. |
| 数字量输出 | |
|---|---|
| 通道数 | 2 |
| 类型 | Isolated Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 负载电压 | +5 ~ +50 VDC |
| 负载电流 | 600 mA/通道 |
| 過电压保护 | 60 VDC |
| 過载保护 | 1.4 A |
| 短路保护 | 有 |
| 上电值 | 可编程 |
| 安全值 | 可编程 |
| 串口 | |
|---|---|
| 端口 | 1 x RS-485 |
| 波特率 | 1200 ~ 115200 bps |
| 数据格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1), 或 (O, 8, 1) |
| 通讯协议 | Modbus RTU, DCON |
| 电源 | |
|---|---|
| 反极性保护 | 有 |
| 输入范围 | +10 ~ +30 VDC |
| 功耗 | 0.4 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 76 x 121 x 42 (W x L x H) |
| 安裝 | DIN 导轨式安装 |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 95% 相对湿度, 无结露 |
