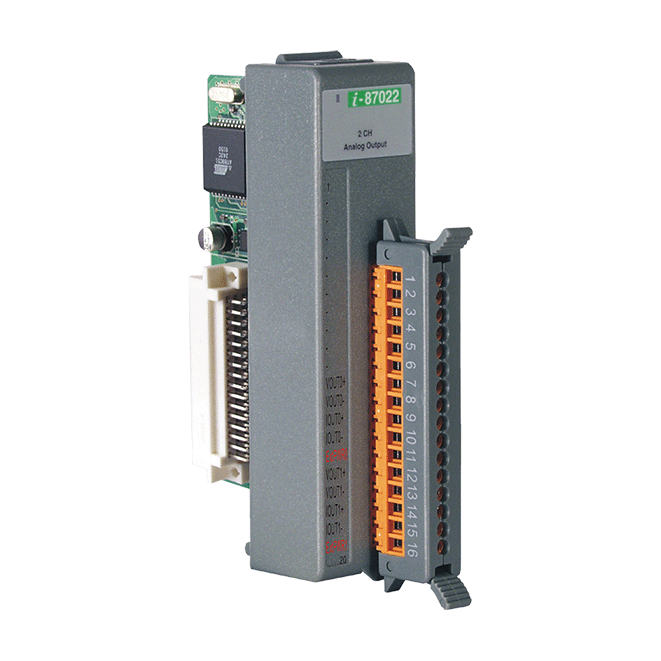

2 通道隔離型電壓/電流輸出模块、短路保護、斷線檢知、電壓/電流回讀值 (灰壳)
特色
• 2 通道電壓/電流輸出
• 各通道獨立設置
• 3000 VDC 模組內部隔離保護
• 3 kV 通道間隔離保護
• 電流斷線檢知
• 電壓和電流回讀值
• 上電值 (Power-on Value)/安全值 (Safe Value) 輸出設定功能
• 接點具 4 kV 的靜電 (ESD) 防護
• 具有寬工作溫度範圍: -25 ~ +75 °C
介绍
I-87022 是一 2 通道電壓/電流類比輸出模組，支援 DCON 通訊協議，並提供上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。每一個類比輸出通道都可獨立設置 0 ~ + 10 V，+ 4 ~ + 20 mA 或 0 ~ + 20 mA 的輸出範圍。I-87022W 輸出電流可以經由 jumper 來選擇，設定為內部或外部，另電源提供輸出電流，同時有 ±4 kV ESD 保護和 3000 VDC 模組內部隔離功能。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔离 | |
|---|---|
| 內部隔离 | 3000 VDC |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 |
| 模拟量输出 | |
|---|---|
| 通道数 | 2 |
| 类型 | 電壓 (Voltage)、電流(Current) |
| 范围 | 0 ~ +10 V 0 ~ +20 mA +4 ~ +20 mA |
| 分辨率 | 12 位元 |
| 精度 | ±0.1 % FSR |
| 短路保护 | 是 |
| 输出反应时间 | 10 ms/通道 |
| 可编程输出斜率 | 電壓 (Voltage)：0.0625 ~ 1024 V/秒 電流(Current)：0.125 ~ 2048 mA/秒 |
| 断线检知 | +4 ~ +20 mA |
| 回读的精度 | ±0.5% FSR |
| 电压输出推力 | 10 V @ 10 mA |
| 电流负载阻值 | 內部電源：500 Ω 外部電源：1050 Ω |
| 通道间隔离 | 2 kV |
| 上电值 | 是 |
| 安全值 | 是 |
| 串口 | |
|---|---|
| 波特率 | 115200 bps |
| 数据格式 | N, 8, 1 |
| 通讯协议 | DCON |
| 电源 | |
|---|---|
| 功耗 | 2.5 W Max. |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +75 °C |
| 湿度 | 5 ~ 95 % RH, 無凝露 |
