I-7580
PROFINET转RS-232/422/485转换器
特色
- 通讯协定：PROFINET IO Device
- 支援PROFINET一致性类别Class B与RT Class 1
- 资料循环时间：1 ms (min)
- 最大输入、输出资料长度：512/384位元组
- 金属接点具备4 kV的静电防护
介绍

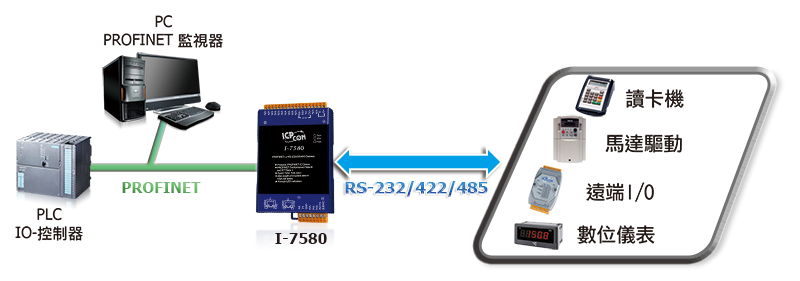

I-7580是支援PROFINENT IO通讯协定的从属装置， I-7580 COM埠提供RS-232、RS-422和RS-485三种通信方式，使用者可以选择COM 埠其中一种通信方式使用。I-7580 使传统采用RS-232/422/485 串列通讯协议的设备，例如：远端I/O 模组、电子秤、读卡机、条码机和具自动化设备等串列通讯设备，也能轻易地和PROFINET 通信网路连结。
应用
- 工业自动化
- 工厂自动化
- 流程自动化
- 等等
相似产品
| CPU 模块 | |
|---|---|
| CPU | 32-bit CPU Core |
| EEPROM | 8 KB |
| 閃存 | 4 MB |
| 內存 | 32 MB |
| 看门狗计时器 | CPU built-in |
| LED 灯 | |
|---|---|
| 状态 | AP LED, BOOT LED, ERR LED |
| 以太网 | |
|---|---|
| 服务 | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| 串口 | |
|---|---|
| 端口 | RS-232/RS-422/RS-485 (can't be used simultaneously) 3-pin screwed terminal block (RxD, TxD, GND) 4-pin screwed terminal block (RxD+, RxD-, TxD+, TxD-) 2-pin screwed terminal block (DATA+, DATA-) |
| 波特率 | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 |
| 同位元 | None, Even, Odd |
| Data Bit | 7, 8 |
| 停止位元 | 1 |
| PROFINET | |
|---|---|
| 一致性等级 | Class B |
| 服务 | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| 周期时间 | 1 ms (min) |
| 通讯协议 | PROFINET IO Device |
| 电源 | |
|---|---|
| 功耗 | 3.4 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 42 x 76 x 119 (W x L x H) |
| 安裝 | DIN-Rail |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 ℃ |
| 储存温度 | -30 ~ +80 ℃ |
| 湿度 | 10 ~ 90% RH, Non-condensing |
ICP DAS有提供一套PFN_Tool设定工具，可以使用该工具程式来设定装置。
- 提供装置搜寻功能
- 显示韧体版本
- 支援网路参数设定
- 显示I-7580的诊断讯息
- 提供COM埠测试功能
- 提供COM埠通讯记录
