I-2533CS-A

CAN转单模光纤桥接器

特色

光纤类型：SC or SC Duplex; 单模; 100 Base-FX
在任何CAN鲍率下，最大传输距离可达15公里
NXP TJA1042 CAN收发器
CAN端的2500 Vrms隔离
支援CAN 2.0A 与CAN 2.0B 协议
完全相容ISO 11898-2 的规范标准
CAN鲍率组态的旋钮开关
提供跳线调整120 Ω 终端电阻
可拆卸式螺丝端子，使用铝轨安装方式
允许自定义CAN鲍率
光纤通道断线检测
CAN讯息过滤的实用工具
具有相同群组ID的CAN端口可以相互通讯

介绍

I-2533CS-A和I-2533CS-B是一个地区性的CAN桥接器，用于透过单模光纤传输介质，来建立两个CAN总线系统之间的连结。为了解决CAN和光纤传输介质之间的问题，I-2533CS-A和I-2533CS-B是专门设计来将电气CAN总线信号转换至光纤线路。此外，I-2533CS-A和I-2533CS-B支援波分复用（WDM）技术，因此传输双向CAN数据只需要单根光纤电缆即可完成。由于硬件限制，I-2533CS-A和I-2533CS-B必须配对使用，这意味着可以有效降低布署光纤电缆的成本。

I-2533CS-A和I-2533CS-B还有三个更重要的特点。首先，CAN总线系统的传输距离限制不会受到不同CAN鲍率的影响，这表示所有CAN总线的工作距离可以更加扩展。其次，一个CAN网路上的总线错误不会影响到另一个CAN网路的运作。最后，两个CAN网络可以通过使用不同的CAN鲍率来实现高度的灵活性。

重要：您必须同时购买 I-2533CS-A 和 I-2533CS-B，因为这些产品是成对使用的。

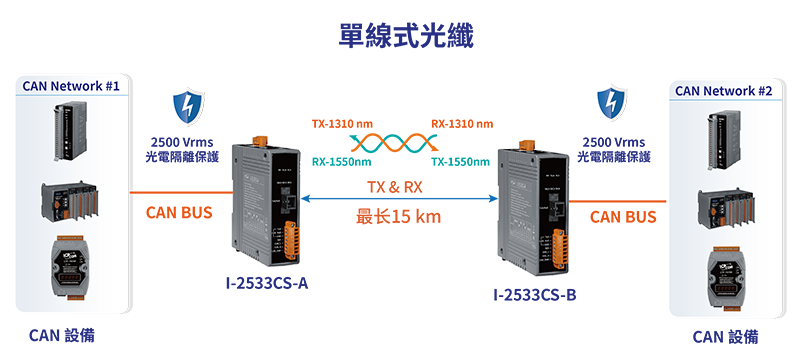

应用

订购资讯

即将推出

即将停产

停产

产品系列	说明	数量	询价
产品系列 I-2533CS-A CR	说明CAN轉單模光纖橋接器; 1-port 單模 (可達15公里) SC 接头, TX 1310 nm, RX 1550 nm (RoHS)

需搭配其他相关产品

相似产品

即将推出

即将停产

停产

LED 灯
状态	1 x Power 3 x CAN status 2 x Fiber status

串口
端口	1 x RS-232 (Utility Port)

光纤
Ports	Single-Mode; SC connector x 1; 100 Base-FX
光纤线	8.3/125, 8.7/125, 9/125 or 10/125 μm
波长	TX: 1310, RX: 1550 nm
TX 输出	-14 dBm Min. , -8 dBm Max.
传输距离	15 km (9/125 μm recommended)
RX 灵敏度	-31 dBm Max.
接收过载	-5 dBm Max.
Budget	17 dBm
传播延迟	190 us (*Note2)

CAN
Ports	1
Baud Rate	10 k ~ 1 M bps
隔离	500 Vrms on the CAN side
终端电阻	Switch for 120Ω terminal resistor
规格	ISO 11898-2, CAN 2.0A and CAN 2.0B
濾波器	Yes
