I-2533CS-60

CAN转单模光纤桥接器

特色

光纤类型：SC or SC Duplex; 单模; 100 Base-FX
在任何CAN鲍率下，最大传输距离可达60公里
NXP TJA1042 CAN收发器
CAN端的2500 Vrms隔离
支援CAN 2.0A 与CAN 2.0B 协议
完全相容ISO 11898-2 的规范标准
CAN鲍率组态的旋钮开关
提供跳线调整120 Ω 终端电阻
可拆卸式螺丝端子，使用铝轨安装方式
允许自定义CAN鲍率
光纤通道断线检测
CAN讯息过滤的实用工具
具有相同群组ID的CAN端口可以相互通讯

介绍

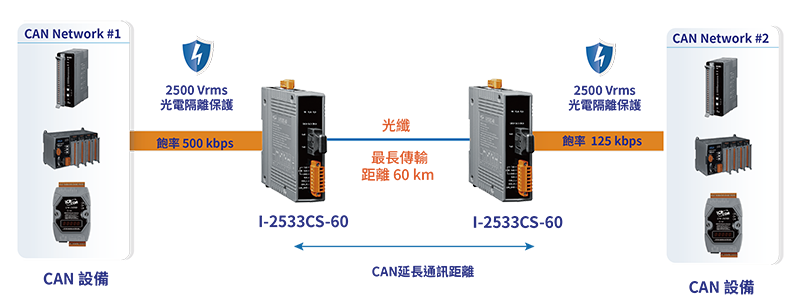

I-2533CS-60是一个地区性的CAN桥接器，用于透过单模光纤传输介质，来建立两个CAN总线系统之间的连结。为了解决CAN和光纤传输介质之间的问题，I-2533CS-60是专门设计来将电气CAN总线信号转换至光纤线路。I-2533CS-60还有三个更重要的特点。首先，CAN总线系统的传输距离限制不会受到不同CAN鲍率的影响，这表示所有CAN总线的工作距离可以更加扩展。其次，一个CAN网路上的总线错误不会影响到另一个CAN网路的运作。最后，两个CAN网络可以通过使用不同的CAN鲍率来实现高度的灵活性。

I-2533CS-60设计用于单模光纤，允许外部CAN总线最大60公里。此外，I-2533CS-60提供群组功能，可作为基本的讯息路由器，使用者可以决定几个CAN总线系统之间的CAN讯息流量。I-2533CS-60还允许自行定义鲍率，以及过滤器组态等实用工具，允许使用自定义鲍率和CAN讯息过滤的功能。让使用者在具有不同CAN鲍率的两个CAN网路上使用I-2533CS-60时，可以有效降低具有低鲍率线路的总线负载。

应用


	无人水下遥控载具控制系统(繁中) 无人水下遥控载具控制系统(英文)

订购资讯

即将推出

即将停产

停产

产品系列	说明	数量	询价
产品系列 I-2533CS-60 CR	说明CAN转单模光纤桥接器; 1-port 单模 (可达60公里) SC 接头, (RoHS)

需搭配其他相关产品

相似产品

即将推出

即将停产

停产

LED 灯
状态	1 x Power 3 x CAN status 2 x Fiber status

串口
端口	1 x RS-232 (Utility Port)

光纤
Ports	Single-Mode; SC Duplex connector x 1; 100 Base-FX
光纤线	8.3/125, 8.7/125, 9/125 or 10/125 μm
波长	1310 nm
TX 输出	-5 dBm Min. , 0 dBm Max.
传输距离	60 km (9/125 μm recommended)
RX 灵敏度	-35 dBm Max.
接收过载	-5 dBm Max.
Budget	30 dBm
传播延迟	190 us (*Note1)

CAN
Ports	1
Baud Rate	10 k ~ 1 M bps
隔离	500 Vrms on the CAN side
终端电阻	Switch for 120Ω terminal resistor
规格	ISO 11898-2, CAN 2.0A and CAN 2.0B
濾波器	Yes
