I-2533
CAN转多模光纤桥接器
特色
- 支援CAN 2.0A 与CAN 2.0B 协议
- 完全相容ISO 11898-2 的规范标准
- CAN鲍率组态的旋钮开关
- CAN 通讯介面最多支援100 个CAN 设备(*注)
- 在任何CAN鲍率下，传输距离可达２公里
- 提供512个CAN Tx缓冲区和512个CAN Rx缓冲区
- 可使用自定义的鲍率
- 实用的讯息过滤器配置及软体
- 光纤通道断线检测
- 采用多膜光纤与ST 形式接头
注：已验证同时通过I-2533的一个CAN端口能够驱动100个CAN节点。
介绍
I-2533是一个智能CAN桥接器，可以经由光纤通道来建立两个CAN总线系统的连结。与I-2532相同的是，I-2533也能应用在各种基于CAN的协议中，进行CAN总线讯号与光纤讯号的转换及重塑。I-2532与I-2533的差别在于CAN的配置功能及通讯的距离限制，I-2533提供配置CAN鲍率与CAN讯息过滤器的功能，在使用具有不同鲍率的两个CAN线路时尤其便利。透过使用I-2533，CAN总线系统的传输距离限制不会因CAN的鲍率而减少，这项功能意味着使用者能够利用I-2533开发更强大、更灵活的专案应用。
应用
- 控制系统
- 楼宇自动化
- 工厂自动化
- 分布式数据采集

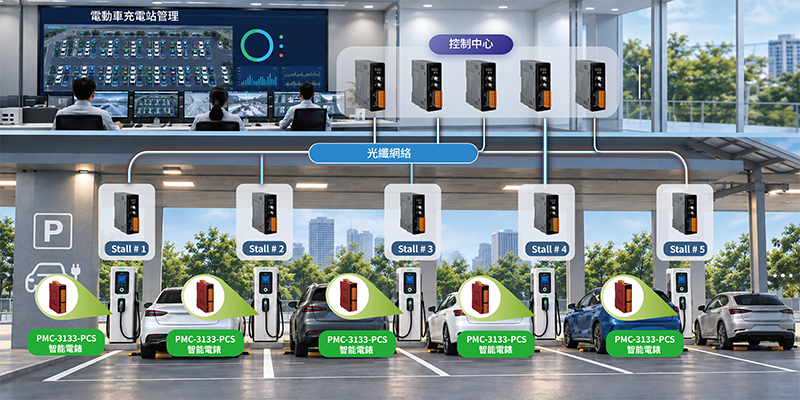

- 电动车充电椿
相似产品
| LED 灯 | |
|---|---|
| 状态 | 1 x Power 3 x CAN status 1 x Fiber |
| 串口 | |
|---|---|
| 端口 | 1 x RS-232 (Utility Port) |
| 光纤 | |
|---|---|
| Ports | Multi Mode; ST connector x 1 |
| 光纤线 | 50/125, 62.5/125 or 100/140 μm (62.5/125μm is recommended) |
| 波长 | 850 nm |
| 传输距离 | 2 km max (62.5 / 125 μm recommended) |
| 传播延迟 | 250 us (*Note1) |
| CAN | |
|---|---|
| Ports | 1 |
| Baud Rate | 10 k ~ 1 M bps |
| 隔离 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 终端电阻 | Switch for 120Ω terminal resistor |
| 规格 | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| 濾波器 | Yes |
| 电源 | |
|---|---|
| 输入范围 | +10 VDC ~ +30 VDC |
| 功耗 | 3 W |
| 机构 | |
|---|---|
| 外壳 | Plastic |
| 尺寸 (mm) | 32.3 x 77.5 x 99.0 (W x L x H) |
| 安裝 | DIN-Rail |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +80 °C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
规格说明
Note1：传播延迟取决于CAN总线报率及CAN的讯息格式，该数值为使用1 Mbps的鲍率，CAN ID 0x12345678和8 bytes的0xFF数据值进行测试。
| 鲍率[bit/sec] | 理想总线长度[m] |
|---|---|
| 1M | 2000 |
| 800K | 2000 |
| 500K | 2000 |
| 250K | 2000 |
| 125K | 2000 |
| 50K | 2000 |
| 20K | 2000 |
| 10K | 2000 |
