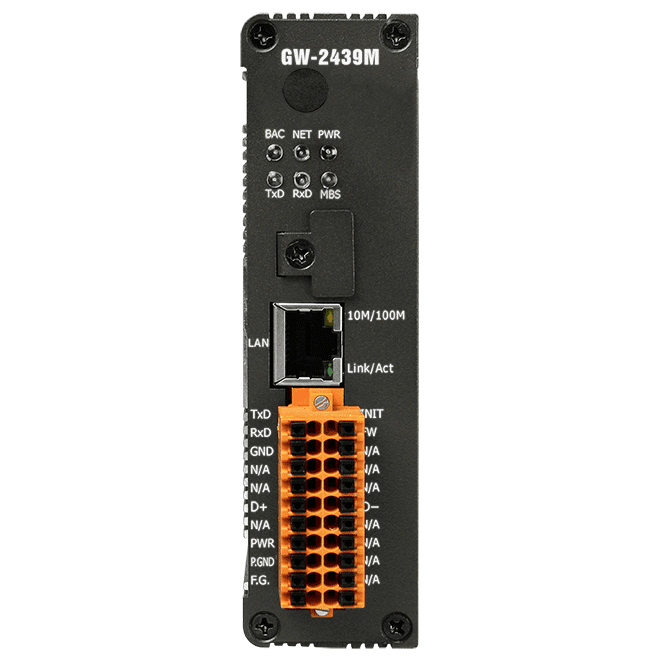

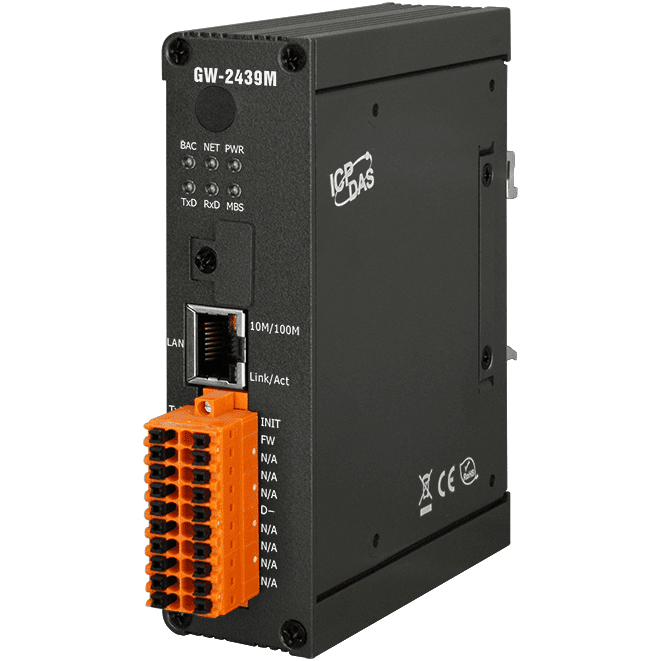

GW-2439M
BACnet/IP Client转 Modbus TCP Server/RTU Slave网关
特色
- 通过Modbus缓存器读/写BACnet对象数值
- 可配置 最多10 个BACnet/IP客户端
- 同时支持Modbus TCP Server与Modbus RTU Slave。
- 支持BACnet AI、AO、AV、BI、BO、BV、MSI、MSO、MSV对象类型
- 工具软件支持搜寻BACnet/IP Server与它的所属对象
- 支持多达9000个BACnet对象的present_value转换到Modbus缓存器
- 工具软件支持配置BACnet/IP对象并自动生成Modbus转换表
介绍
GW-2439M 是一款功能强大的网络网关，具备 BACnet/IP Client、Modbus TCP Server 与 Modbus RTU Slave 的三重通讯角色。

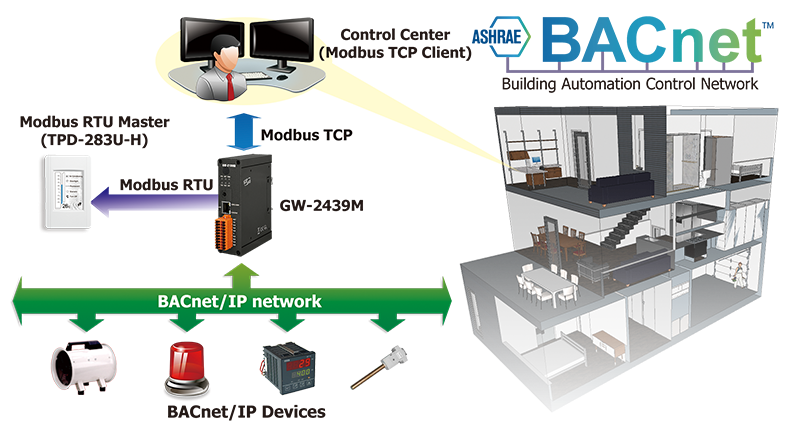

GW-2439M是作为 BACnet 系统与 Modbus 系统之间的桥梁，允许上位机透过 Modbus TCP Client或Modbus RTU Master 的方式，读写来自远程 BACnet/IP Server 的设备数据。GW-2439M 能够实时与多台 BACnet/IP Server 装置交换数据，实现系统的数据整合与集中监控。
作为一个 BACnet/IP Client，GW-2439M 能主动发起通讯请求，存取来自 BACnet Server 的各类对象数据，包括：
- 模拟型物件（AI：Analog Input, AO：Analog Output, AV：Analog Value）
- 数字型对象（BI：Binary Input, BO：Binary Output, BV：Binary Value）
- 多状态对象（MSI：Multi-state Input, MSO：Multi-state Output, MSV：Multi-state Value）
所有这些对象的 present_value 数据，都可以被对应转换为 Modbus 缓存器，使得Modbus的上位机能透过 Modbus 协议取得 BACnet 信息，大幅提升系统整合的弹性与效率。
GW-2439M 同时支持多达 9,000 笔 BACnet 对象对应关系，并符合多项 BACnet 互操作性构建块（BIBBs）标准，如：
- DS-RP-A（读取属性）
- DS-RPM-A（批次读取属性）
- DS-WP-A（写入属性）
- DS-WPM-A（批次写入属性）
- DM-DDB-A（设备动态绑定）
- DM-DOB-A（物件绑定）
- DM-DCC-A（设备通讯控制）
- DM-RD-A（重新初始化）
此外，搭配专属的 ICPDAS 工具软件，用户仅需简单几个步骤即可：
- 自动搜寻 BACnet Server 与对象
- 设定对象对应参数
- 自动生成 Modbus 对应表
- 汇入汇出配置文件，提升部署效率
这使得 GW-2439M 成为智能建筑、自动化系统、BEMS/SCADA 整合等应用场域中，理想的 BACnet 与 Modbus 系统桥接解决方案。
应用
- 楼宇自动化
- 暖通空调控制
- 灯光控制
- 访问控制
相似产品
| LED 灯 | |
|---|---|
| 状态 | Power (1), BACnet/IP Status (1), BACnet/IP Net(1), Modbus TCP TxD/RxD/Link (3) Ethernet LED Ethernet Status (RJ-45) (2) |
| 以太网 | |
|---|---|
| Ports | 1 x RJ-45, 10/100Base-TX |
| 通讯协议 | Modbus TCP Server 与 Modbus RTU Slave(最多支持2个TCP联机) |
| BACnet/IP | |
|---|---|
| 通讯协议 | BACnet/IP Client (最多支持10个BACnet/IP Servers) |
| 物件 | AI, AO, AV, BI, BO, BV, MSI, MSO, MSV(支持最多 9000 个BACnet 物件的 present value) |
| BIBBs | DS-RP-A, DS-RPM-A, DS-WP-A, DS-WPM-A, DM-DDB-A, DM-DOB-A, DM-DCC-A, DM-RD-A |
| 电源 | |
|---|---|
| 输入范围 | +10 ~ +30 VDC |
| 功耗 | 5 W @ 24 VDC |
| 机构 | |
|---|---|
| 外壳 | Metal |
| 尺寸 (mm) | 33 x 120 x 116 |
| 安裝 | DIN-Rail |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +80 °C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
