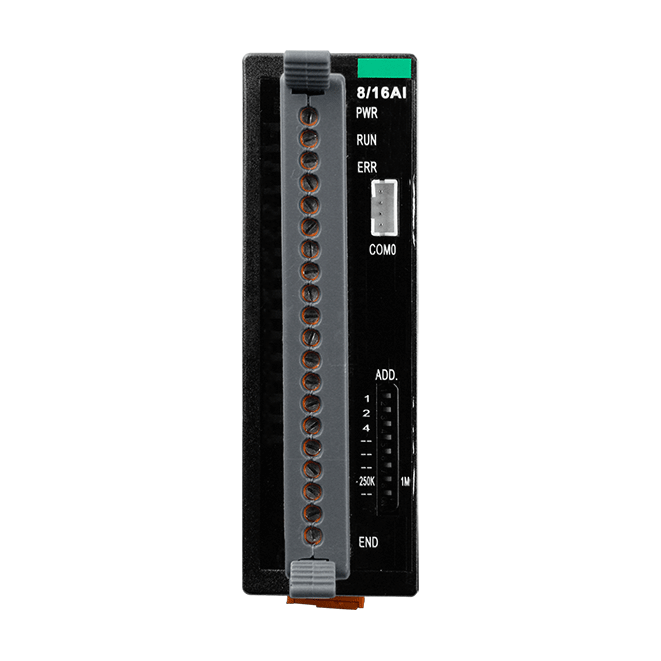

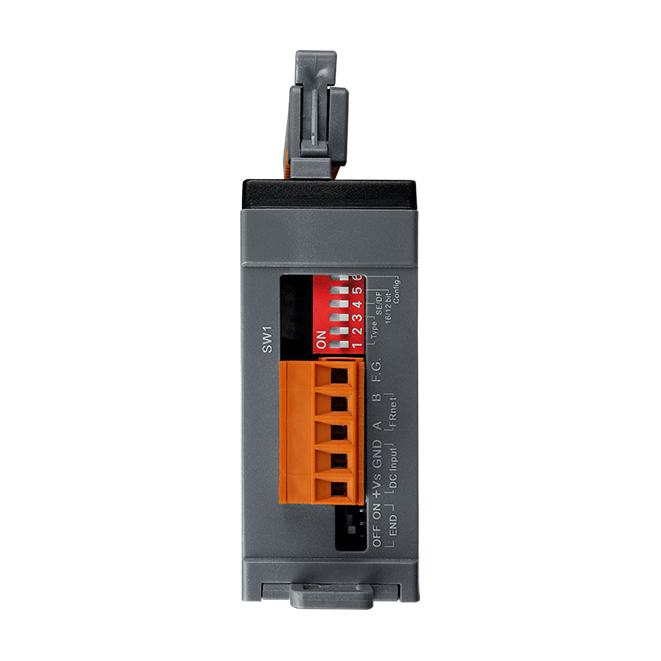

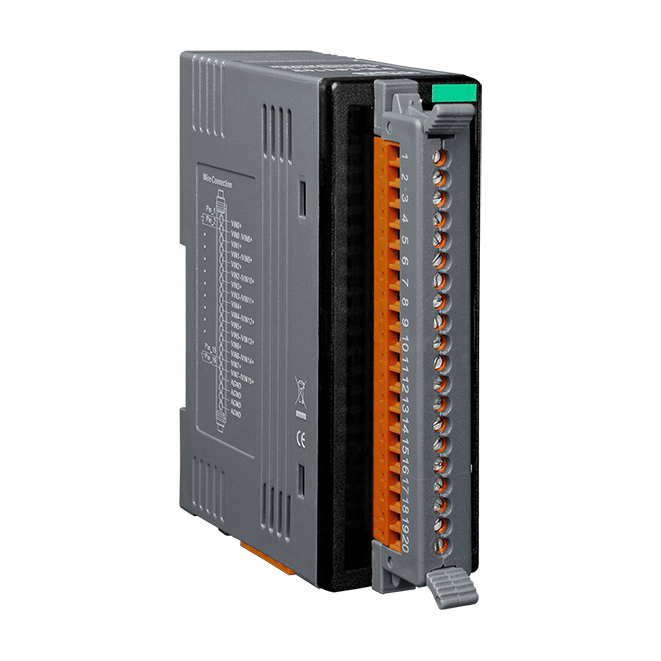

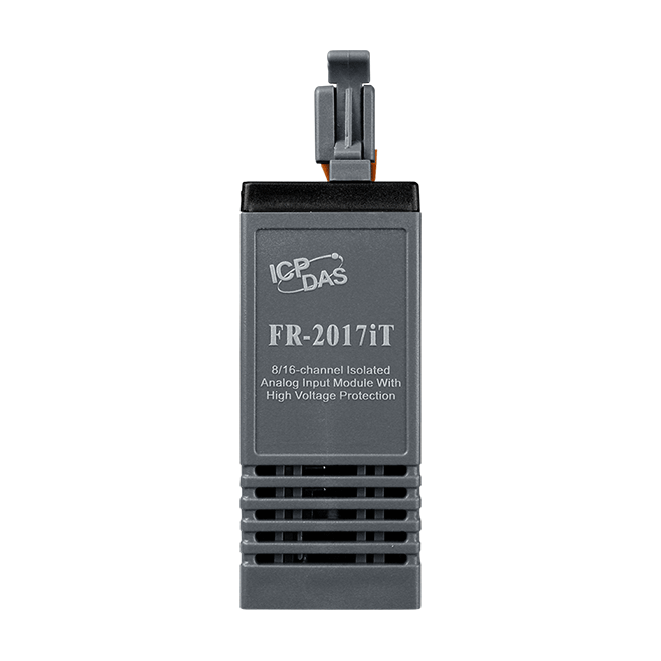

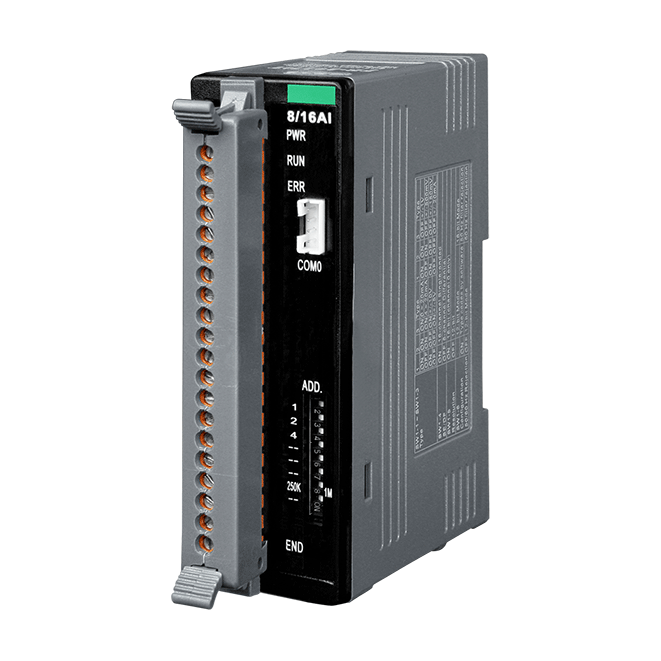

FR-2017iT
FRnet I/O 模块有 8/16 AI隔离通道带有高压保护和隔离通讯线
特色
- 内建省配线型FRnet
- 高速传输可靠性
- 简单的同步机制
- 通讯协定不用软体处理
- 支援广播(1：n资料传输)
- 容易复制输出
- 固定 I/O 扫描时间和 I/O 同步
介绍
FR-2017iT 是一款 12 位元、8 通道差动或16 通道单端类比输入模组，提供两种选择输入范围（+/-150mV、+/-500mV、+/-1V、+/ -5V、+/-10V、+/-20mA、0~20mA 和 4~20mA）。第一种方法是在所有通道上提供相同可调范围的开关，另一种方法是每个类比通道可透过软体去控制每个通道的范围。它还为所有类比输入提供 240Vrms 过电压保护。 FR-2000 I/O 模组都有一个 FRnet 界面。用户可以将多个 FR-2000 模组用成菊花链。透过FRnet，FR-2000 模组可轻松用PC、PAC 和 PLC做远程 I/O 控制。有关 FR-2017iT/2024iT 联网的更多信息； 参考I-8172W、FRB-200U相关文献。
应用
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 3000 Vrms |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV contact for power liner |
| ESD (IEC 61000-4-2) | ±4 kV contact for power liner, communication line and each channel ±8 kV air for random point |
| Surge (IEC 61000-4-5) | ± 3 kV for power liner |
| LED 灯 | |
|---|---|
| 状态 | Power, Communication Run, Communication Error, Terminal Resistor, Analog Input |
| 模拟量输入 | |
|---|---|
| 通道数 | 8 differential or 16 single-ended, switch selectable |
| 类型 | Voltage Current |
| 范围 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (requires optional external 125 Ω resistor for current input) |
| 分辨率 | 16-bit (1 channel)/12-bit (8/16 channels) |
| 精度 | ±0.1% (1 channel)/±0.5% (8/16 channels) or better |
| 采样率 | 10 samples/second (1 channel)/50 samples/second (8/16 channels) total |
| 频宽 | 15.7 Hz (1 channel)/78.7Hz (8/16 channels) |
| 输入阻抗 | Voltage: 2 MΩ (Differential), 1 MΩ (Single-ended) |
| 共模抑制 | 86 dB Min. |
| 常模抑制 | 100 dB |
| 过电压保护 | Differential: 240 Vrms, Single-ended: 150 Vrms |
| 个别通道组态 | Yes (by software, requires optional CA-0904 cable) |
| 零点漂移 | ±20 uV/°C |
| 跨度漂移 | ±25 ppm/°C |
| FRnet | |
|---|---|
| 接线 | Belden 9841 (2P twisted-pair cable), When different cables are used, the transmission distance may be changed |
| 传送速度 | 250 kbps and 1Mbps (Default) DIP Switch Selectable |
| 传送距离 | Max. 400 m for speed 250 K Max. 100 m for speed 1M (Default) |
| 周期时间 | 2.88 ms for speed 250 K 0.72 ms for speed 1 M (Default) |
| 电源 | |
|---|---|
| 输入范围 | +10 VDC ~ +30 VDC (Non-isolated) |
| 功耗 | 2.4 W Max. |
| 机构 | |
|---|---|
| 外壳 | Plastic |
| 尺寸 (mm) | 33 x 102 x 107 (W x L x H) |
| 安裝 | DIN-Rail Mounting |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +85 °C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
