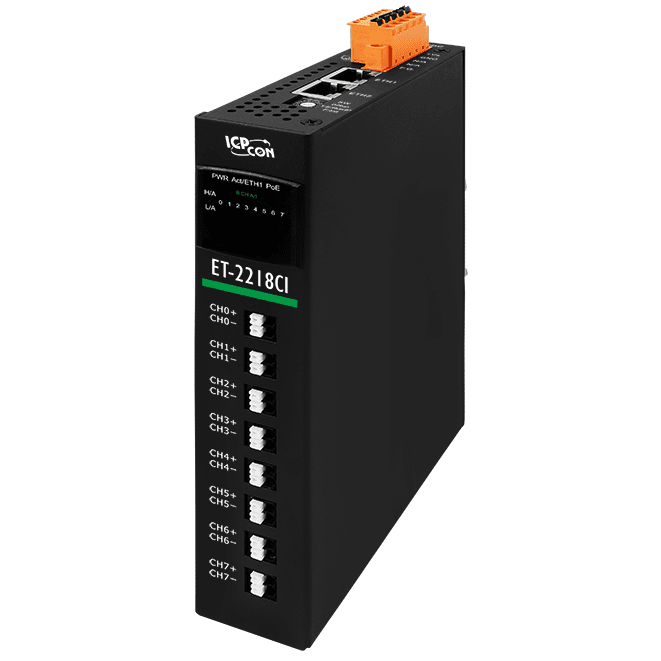

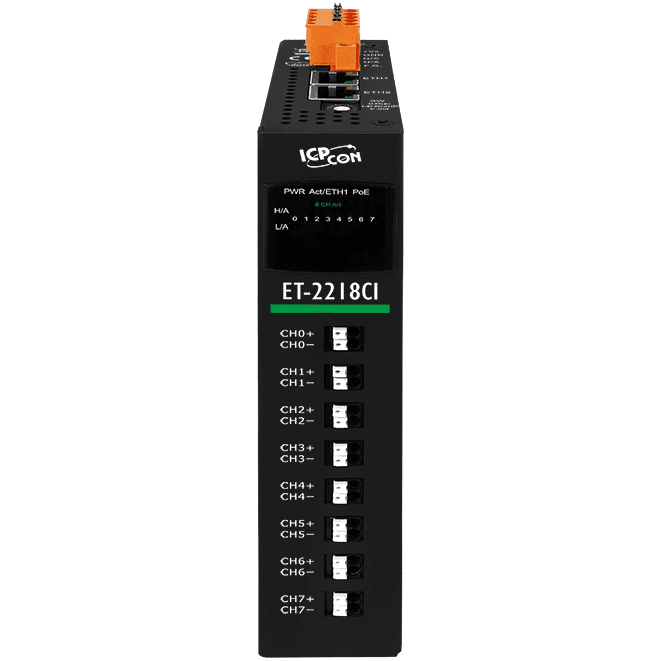

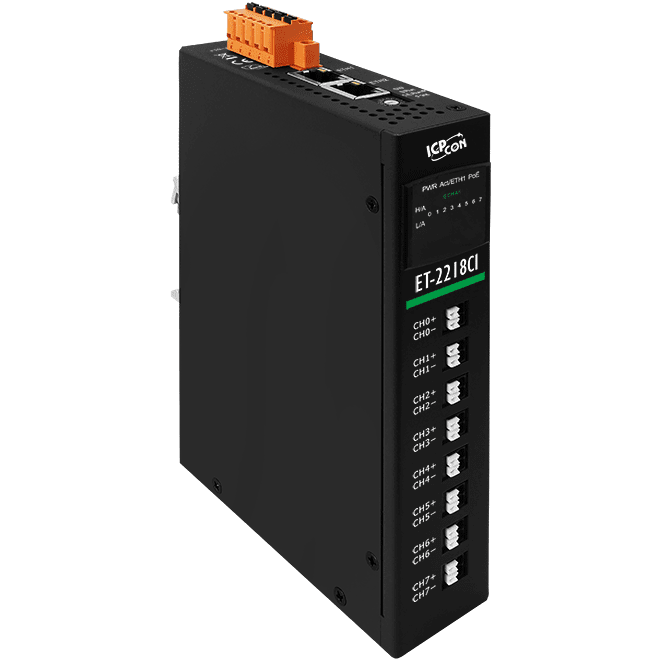

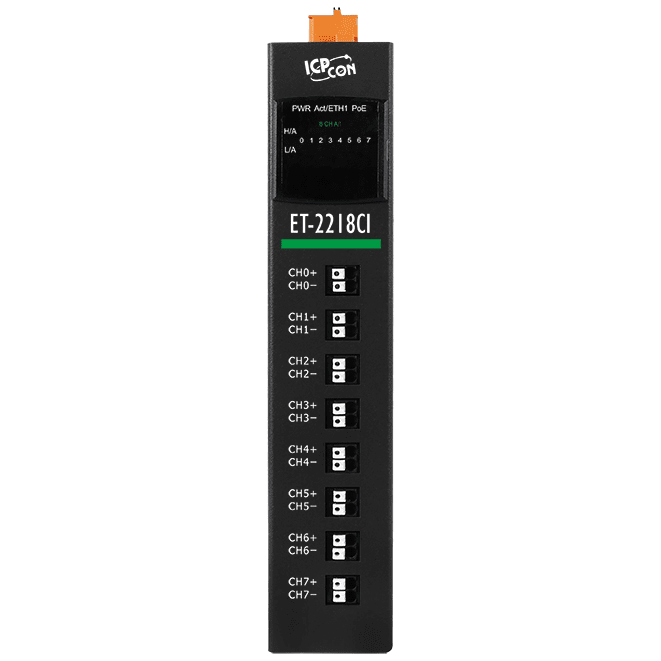

ET-2218CI
网络型 I/O 模块 , 8-ch 高速热电偶 (Thermocouple) 输入
特色
- 支援透過網頁設定參數
- 支援 Modbus TCP/UDP, MQTT 和 SNMP V2c 通訊協定
- 內建雙通道乙太網交換器 (LAN bypass)，可建構菊花鏈 (Daisy-chain) 拓樸
- 支援透過乙太網路進行韌體更新
- 每通道 100 Hz 高速採樣率
- 斷線檢知
- 具有 3000 VDC 通道間隔離
- 內建 I/O
- 8-ch 熱電偶輸入
- 通道可個別獨立設置
介绍
ET-2218CI 是一个具有 8 通道的热电偶 (Thermocouple) 输入模块，并提供通道间隔离，且每个通道都提供 100 Hz 的高速测量与断线检知功能。模块支持多种热电偶输入类型，包括 Type J, K, T, E, R, S, B, N, C, L, M 和 LDIN43710， 且每个通道都具有自动冷点补偿 (cold-junction compensation) 功能。模块内置 2-Port 以太網交换器，可实现菊花链 (Daisy-chain) 拓朴，此连接方式可弹性地配置设备，简化安装，并降低建构成本。
此模块支持一般常见的工业通讯协议，像是 Modbus TCP 和新兴的机器对机器 (M2M) / 物联网 (IoT) 连接通讯协议 - MQTT， 还提供 EMS (EFT/ESD/Surge) 防护、3000 VDC I/O 隔离与通道间隔离保护，以加强工业环境中的噪讯防护能力。
此模块支持一般常见的工业通讯协议，像是 Modbus TCP 和新兴的机器对机器 (M2M) / 物联网 (IoT) 连接通讯协议 - MQTT， 还提供 EMS (EFT/ESD/Surge) 防护、3000 VDC I/O 隔离与通道间隔离保护，以加强工业环境中的噪讯防护能力。
应用
- 工廠自動化
- 機器自動化
- 樓宇自動化
- 遠程診斷與維護
- 測試設備
相似产品
| 軟件 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模块 | |
|---|---|
| CPU | 32-bit ARM |
| 看门狗计时器 | 模块, 通讯 (可编程) |
| 隔离 | |
|---|---|
| 2 端隔离 | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触)) |
| Surge (IEC 61000-4-5) | ±2 kV (于电源) |
| LED 灯 | |
|---|---|
| 状态 | Run, Ethernet |
| 系統 | |
|---|---|
| 实时时钟 | 有 |
| 数据储存 | 最多 320,000 笔纪录 |
| 模拟量输入 | |
|---|---|
| 通道数 | 8 |
| 传感器类型 | 热电偶 (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| 分辨率 | 16-bit |
| 精度 | ±0.1% FSR (25℃ ) |
| 采样率 | 一般模式: 1.5 Hz (每通道) 快速模式: 100 Hz (每通道) |
| 过电压保护 | 30 VDC |
| 个别通道组态 | 有 |
| 通道间隔离 | 3000 VDC |
| 断线检知 | 有 |
| 以太网 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-Tx, Switch Ports |
| LAN bypass | 有 |
| 访问控制 | 密码与 IP 过滤器 |
| 通讯协议 | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| 电源 | |
|---|---|
| 反极性保护 | 有 |
| 功耗 | 5.4 W (max.) |
| 端子供电 | +10 ~ +48 VDC |
| 机构 | |
|---|---|
| 外壳 | 金属壳 |
| 尺寸 (mm) | 33 x 184 x 115 (W x L x H) |

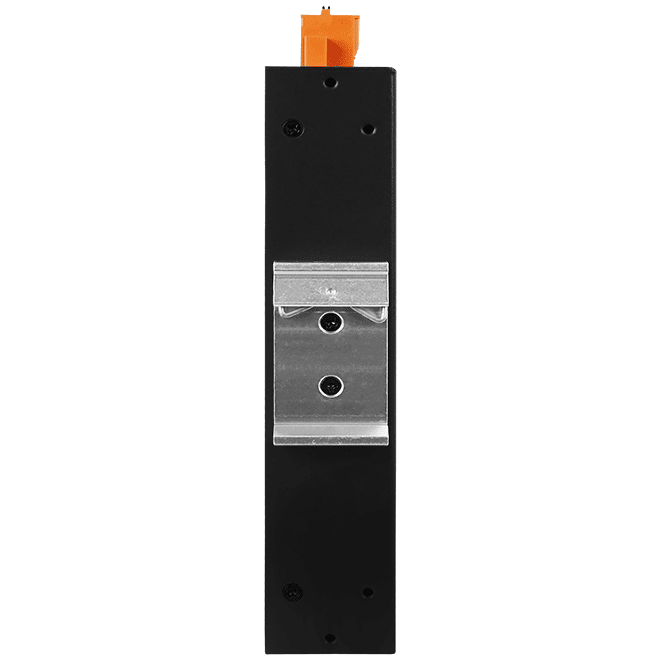

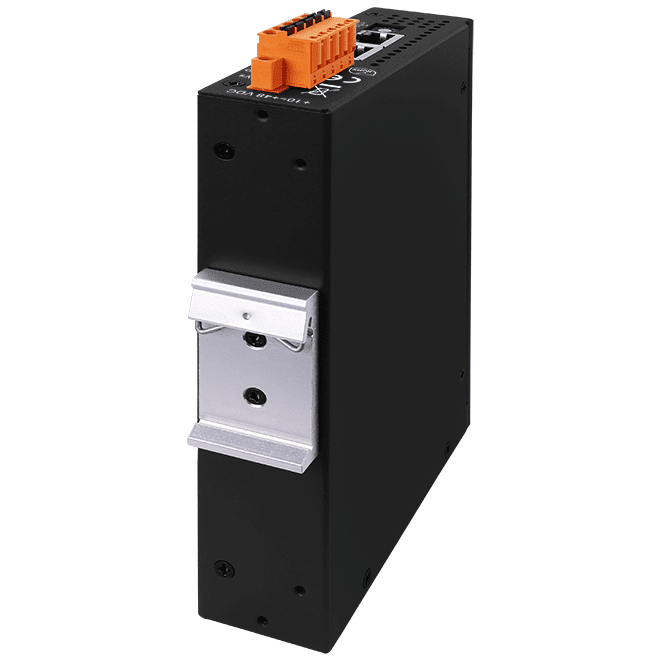

| 安裝 | DIN 导轨式 / 壁挂式安装 (选购 ASO-0015) |
| 防水防尘等级 | IP30 |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +80 °C |
| 湿度 | 10 ~ 90% 相对湿度, 无结露 |
