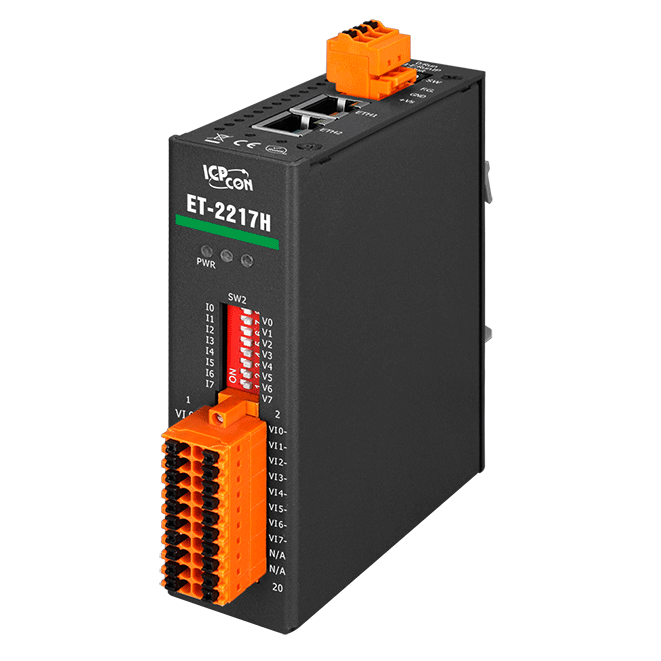

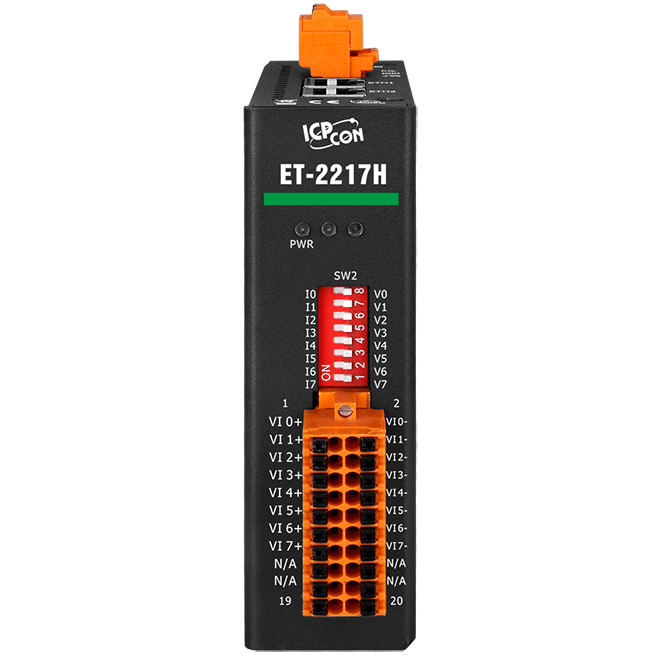

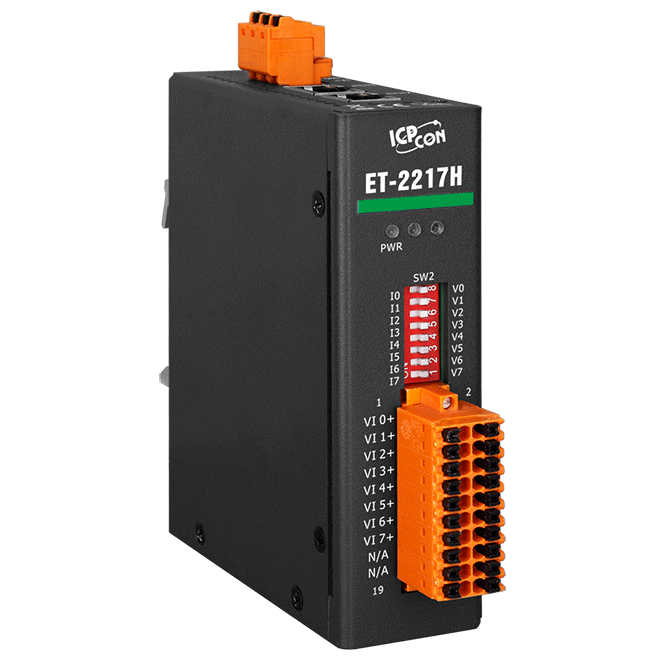

ET-2217H
网络型 I/O 模块, 8-ch 高速 AI
特色
- 支持透过网页设定参数
- 支持 TCP 串流, Modbus TCP/UDP, MQTT 和 SNMP V2c 通讯协议
- 内建双通道以太网交换器 (Lan Bypass)，可建构菊花链 (Daisy-Chain) 拓朴
- 支持双看门狗机制
- 支持 I/O Pair-Connection (Push/Pull) 功能
- 内建 I/O
- 8 高速 AI (差分)
介绍
ET-2217H 是一个具有 8 差分通道的高速模拟量输入模块。所有模拟量输入通道可设为个别的输入范围，包括 ±2.5 V、0 ~ 5V, ±5 V、0 ~ 10 V、±10 V、0 ~ 20 mA、4 ~ 20 mA、±20 mA，可由 DIP 开关设定为电压/电流输入，并提供 50 VDC 过电压保护，和在 50 VDC/VAC 下 50 mA 过电流保护。
ET-2217H 具有 8 KHz (全部通道) 的采样率，并采用 TCP 串流连续传输模式，来记录电压与电流数据。此模块还提供 EMS (EFT/ESD/Surge) 防护 与 3000 VDC I/O 隔离，以加强工业环境中的噪声防护能力。
ET-2217H 具有 8 KHz (全部通道) 的采样率，并采用 TCP 串流连续传输模式，来记录电压与电流数据。此模块还提供 EMS (EFT/ESD/Surge) 防护 与 3000 VDC I/O 隔离，以加强工业环境中的噪声防护能力。
数据传输模式
连续传输
开始采集模拟量/数字量数据后，数据会持续地传送到主机，且用户可指定要采集的 I/O 通道。
连续采集模式是使用 TCP 串流，将采集的数据传送到主机。模块的串流方式是韧体用轮询扫描方式来采集数据，且采样率是固定的。轮询扫描方式会将数据放置在模块的缓冲区，当数据达到一定数量时，会自动传送到主机。主机会传送一个 "开始收集" 指令，而模块会依照上述方式，使用大的数据封包，并将每个封包传送给主机，直到主机再传送一个 "停止收集" 指令才会停止收集数据。
| 同步采样通道总数 | 每通道最大采样率 |
|---|---|
| 8 | 1 KHz |
| 4 | 2 KHz |
| 2 | 4 KHz |
| 1 | 8 KHz |
连续采集模式是使用 TCP 串流，将采集的数据传送到主机。模块的串流方式是韧体用轮询扫描方式来采集数据，且采样率是固定的。轮询扫描方式会将数据放置在模块的缓冲区，当数据达到一定数量时，会自动传送到主机。主机会传送一个 "开始收集" 指令，而模块会依照上述方式，使用大的数据封包，并将每个封包传送给主机，直到主机再传送一个 "停止收集" 指令才会停止收集数据。
Modbus/TCP (命令回應模式)
在 Modbus TCP 通讯协议中，最常使用此模式来采集模块数据。模块的韧体会以固定的采样率来收集数据，并暂存在模块的内存 (Modbus Register table) 中。当主机传送命令给模块时，模块会依其需求传送相关的暂存数据。
PC 软件
| PC 软件 | |
|---|---|
| 支援 OS | Windows 7/8/10/11 与 Linux |
| Utility | 配置, 图形化显示 与 数据采集 |
| SDK | Windows 。Microsoft VC, C#, VB.NET SDK API 与 Demo 。Python Demo 。NI LabVIEW Toolkit 与 Demo Linux 。C/C++ library 与 Demo 。.NET library 与 Demo 。Python Demo |
应用
• 工厂自动化
• 机器自动化
• 楼宇自动化
• 远程诊断 & 维护
• 测试设备
• 机器自动化
• 楼宇自动化
• 远程诊断 & 维护
• 测试设备
相似产品
| 軟件 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模块 | |
|---|---|
| CPU | 32-bit ARM |
| 看门狗计时器 | 模块, 通讯 (可编程) |
| 隔离 | |
|---|---|
| 2 端隔离 | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触) |
| Surge (IEC 61000-4-5) | ±2 kV (于电源) |
| LED 灯 | |
|---|---|
| 状态 | Run, Ethernet |
| 模拟量输入 | |
|---|---|
| 通道数 | 8 (差分) |
| 类型 | 电压, 电流 (可 DIP Switch 选择) |
| 范围 | 电压: ±2.5 V, 0 ~ +5 V, ±5 V, 0 ~ +10 V, ±10 V 电流: 0 ~ +20 mA, ±20 mA, +4 ~ +20 mA |
| 分辨率 | 16-bit |
| 精度 | 电压: ±0.1% FSR 电流: ±0.15% FSR |
| 采样率 | 8 KHz (全部通道, TCP 串流) |
| 输入阻抗 | 电压: 20 MΩ 电流: 136 Ω |
| 共模电压保护 | ±200 VDC |
| 过电压保护 | +50 VDC |
| 過电流保护 | 50 mA @ 50 VDC (max.) |
| 个别通道组态 | 有 |
| 以太网 | |
|---|---|

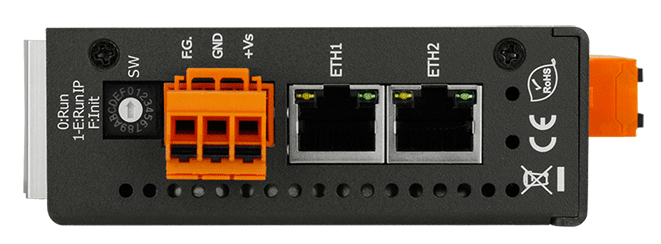

| Ports | 2 x RJ-45, 10/100 Base-Tx, Switch Ports |
| LAN bypass | 有 |
| 访问控制 | 密码与 IP 过滤器 |
| 通讯协议 | Modbus TCP, Modbus UDP, MQTT, SNMP V2c TCP 串流 (使用 SDK library 来存取数据) |
| 电源 | |
|---|---|
| 反极性保护 | 有 |
| 功耗 | 2.5 W (max.) |
| 端子供电 | +10 ~ +48 VDC |
| 机构 | |
|---|---|
| 外壳 | 金属壳 |
| 尺寸 (mm) | 33 x 127 x 117 (W x L x H) |

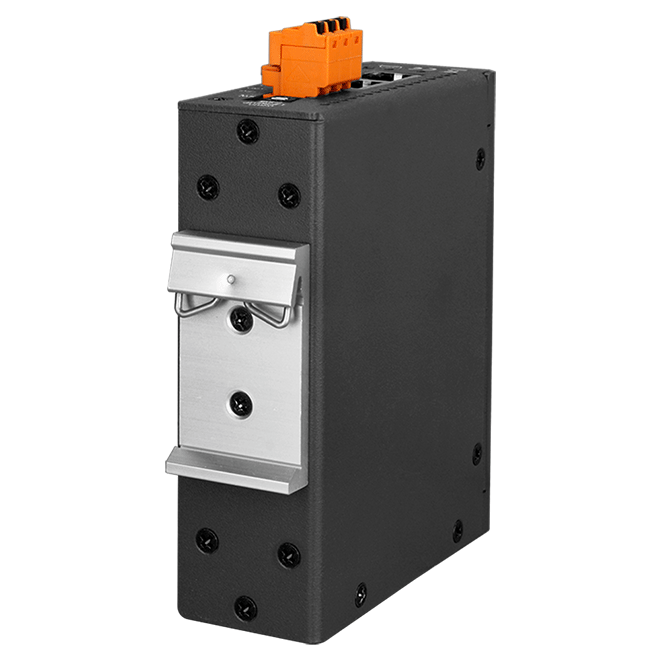

| 安裝 | DIN 导轨式 / 壁挂式安装 (选购 ASO-0015) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +80°C |
| 湿度 | 10 ~ 90% 相对湿度, 无结露 |
