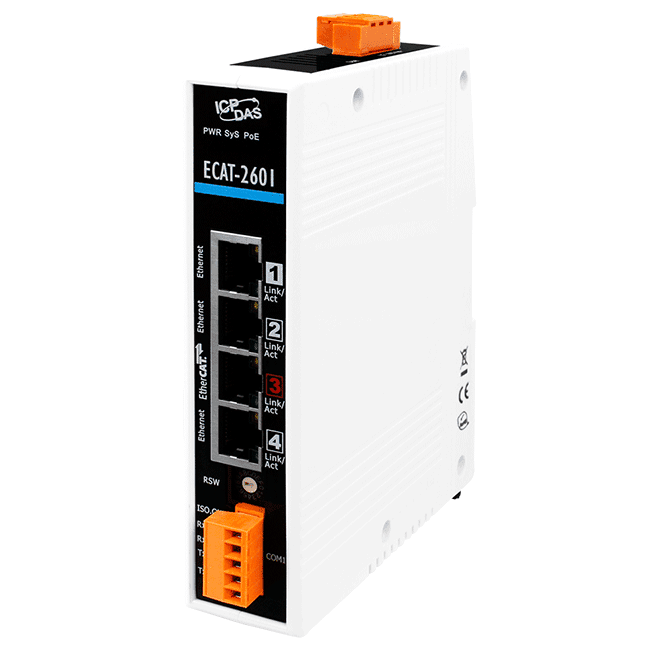

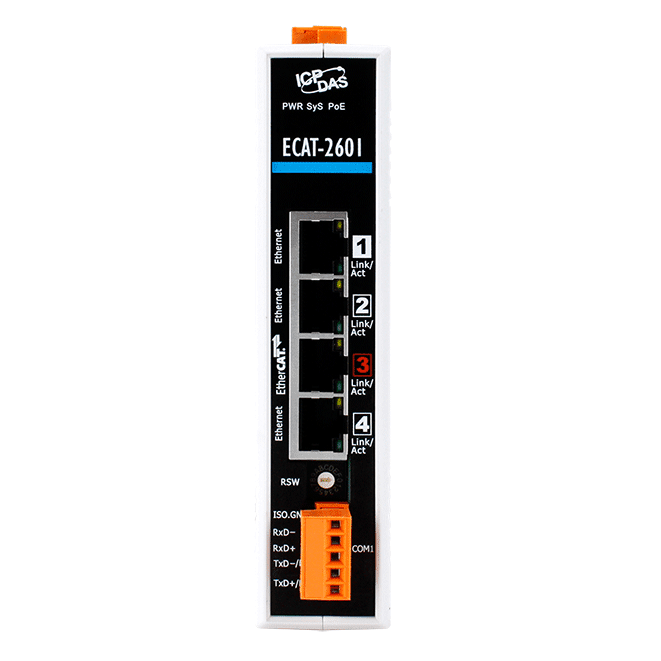

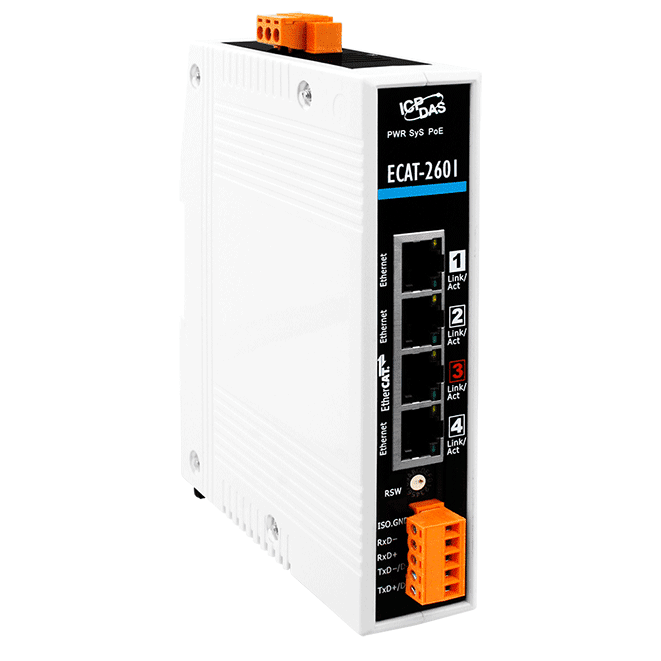

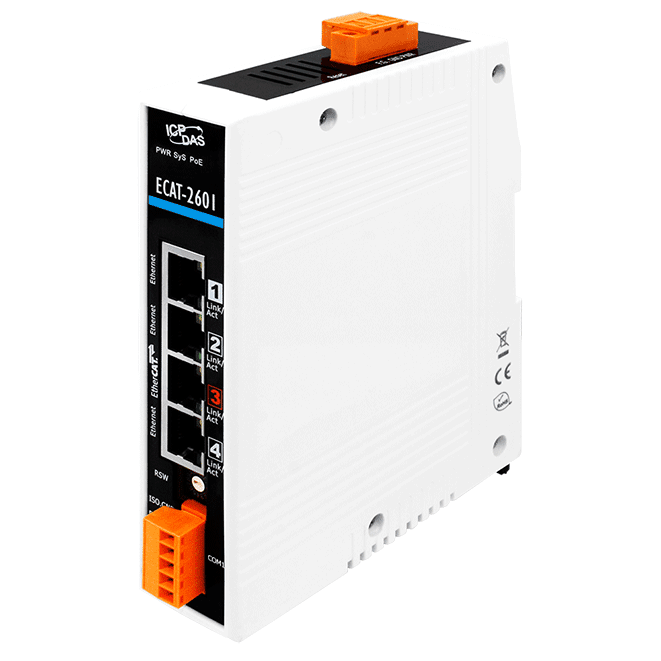

ECAT-2601
Modbus/OPC UA 转 EtherCAT 主站加速器
特色
- Built-in EtherCAT MainDevice
- Free Run 模式
- 不需 ESI 档案可直接连接从属 PDO
- 支援第三方从属
- 开机 10 秒自动连接 EtherCAT 从属
- 提供自定义 SDO 值自动设定功能
- 控制周期125us(Max.)
- 双堆叠网路 (IPv4 及 IPv6)
- 支援 Modbus Server
- 支援 OPC UA Server
- 直接透过网页设定(不需安装工具程式)
介绍
ECAT-2601 是一款经过验证且值得信赖的协定转换器闸道模组，可让您在 EtherCAT和Modbus/OPC UA 网路之间无缝互连设备。 ECAT-2601 作为 EtherCAT 网路上的主设备，允许在两个网路之间传输 I/O 资料。 ECAT-2601 提供资料交换缓冲区，让两个不同的系统 (EtherCAT 和 Modbus/OPC UA) 轻松、更快地交换数据，以实现更多样化的应用。
OPC UA 伺服器是 ECAT-2601 韧体的一部分，是一种安全、开放且可靠的资讯传输机制。 OPC UA 用于设备之间的水平通讯以及设备与更高等级 IT 系统 (SCADA、云端) 之间的垂直通讯。所有标准 OPC UA 用户端都可以直接连接到 ECAT-2601，无需特别订制，从而降低了整合或应用软体开发的成本。
OPC UA 伺服器是 ECAT-2601 韧体的一部分，是一种安全、开放且可靠的资讯传输机制。 OPC UA 用于设备之间的水平通讯以及设备与更高等级 IT 系统 (SCADA、云端) 之间的垂直通讯。所有标准 OPC UA 用户端都可以直接连接到 ECAT-2601，无需特别订制，从而降低了整合或应用软体开发的成本。
应用
相似产品
| 軟件 | |
|---|---|
| 功能 | • 网页管理介面 |
| 以太网 | |
|---|---|
| Ports | RJ-45 x 3 2 x Distance between Stations: Max. 100 m (100BASE-TX) 1 x PoE (IEEE 802.3af, Class 2) |
| 通讯协议 | Modbus TCP, Modbus TCP/TLS, Modbus UDP, OPC UA, SNTP, HTTP/HTTPS, IPv4, IPv6 |
| 串口 | |
|---|---|
| 端口 | 1 x 422/485 |
| 通讯协议 | Modbus RTU (Slave) |
| EtherCAT | |
|---|---|
| Ports | RJ-45 x 1 Distance between Stations: Max. 100 m (100BASE-TX) Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| 周期时间 | 0.125 ~ 32ms |
| 分布式时钟 | Yes |
| 电源 | |
|---|---|
| 功耗 | 0.22 A @ 24 VDC |
| PoE 供电 | IEEE 802.3af, Class 2 |
| 端子供电 | +12 ~ 48 VDC |
| 机构 | |
|---|---|
| 外壳 | Plastic |
| 尺寸 (mm) | 119 x 31 x 157 (W x L x H) |
| 安裝 | DIN-Rail |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +80 °C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
