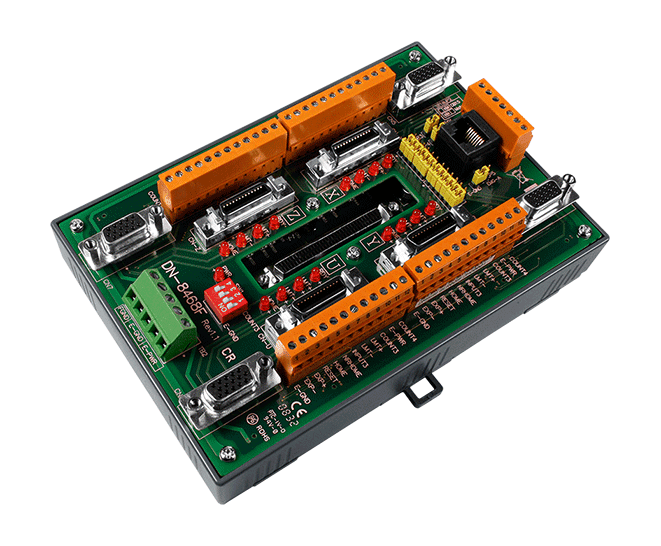

DN-8468FB

4 轴步进/伺服运动控制端子板, 富士 FALDIC-W 伺服放大器专用

特色

高速光偶合隔离
支持脉波指令型步进马达或伺服马达
提供电源 LED 与其他表示状态用 LED (原点，极限开关等…)
当所配合用的控制器支持 FRnet 时，此产品可直接支持 FRnet 接点以做为高速串行 I/O 扩展

介绍

DN-8468 系列是专为泓格科技 4 轴运动控制卡 (例如: I-8094、I-8094F、I-8094A、I-8094H 与 PISO-PS400) 所设计的端子板。此系列对应不同的马达驱动器，像是一般通用端子板或三菱、松下等伺服马达驱动器。此产品不仅是一个便于讯号连接的螺丝端子板，更提供了板上隔离电路以保护控制器。接口信号被分为四个群组，每个群组各对应一个轴且包含必要的脉波输出指令线、编码器回授线、特殊用途输入 (归原点，近原点，极限开关) 和伺服可用输出。接点设计以易于配线为考虑，使用者不必经过繁杂的重新配线，就可将接点换为其他轴用。此产品也包含板上电源模块，可提供不同电压给其他板上电路，该电源模块所接受的输入范围为 20 ~ 26 VDC。
