CAN-2060D

即将推出

DeviceNet从站, 4-channel隔离型(Wet, Dry) DI, 4-channel继电器输出

特色

共8信道数字输出与输入DeviceNet从站通用型I/O设备
符合DeviceNet Volume I/II Release 2.0规范
属于DeviceNet "Group 2 Only Server"设备
支持的DeviceNet IO 連线模式：輪询(Polling)、位触发(Bit-Strobe)
支持设备心跳通讯讯息(Device Heartbeat message)及设备关闭通讯讯息(Device Shutdown message)
透过旋钮开关设定DeviceNet 设备站号及鲍率
提供DeviceNet EDS档案供主控端设备使用
对于电源、DeviceNet 狀态、终端电阻狀态与數位输出入通道狀态提供LED灯号显示

介绍

DeviceNet是一种低成本的标准工业用网络通讯系统，以CAN总线的网络协议为基础，主要用于机器控制的嵌入式网络，如工厂业机器控制、飞机发动机监控、工厂自动化、医疗设备控制、远程数据采集、环境监控或包装机控制等。在多样化的应用系统中，它能提供设备与设备之间的通讯服务，初阶如传感器、致动器，或是更高阶的控制器等。DeviceNet允许以具组织性及必要性的方式，在节点之间进行直接的对等数据交换，定义便于所有应用程序通信链接的方案。

CAN-2060D是DeviceNet从站模块，遵循Volume I/II Release 2.0 DeviceNet规范，能透过标准的DeviceNet协议设定CAN-2060D的组态或存取数字输出或输入信道的状态。模块本身也提供标准的EDS档案。因此，用户可以藉由这个档案轻易的与DeviceNet主站接口链接。CAN-2060D模块拥有4个同时支持汇端与源端(Sink/Source)的隔离型数字输入信道与4个继电器(Relay)输出通道，能被运用在各种不同架构上。

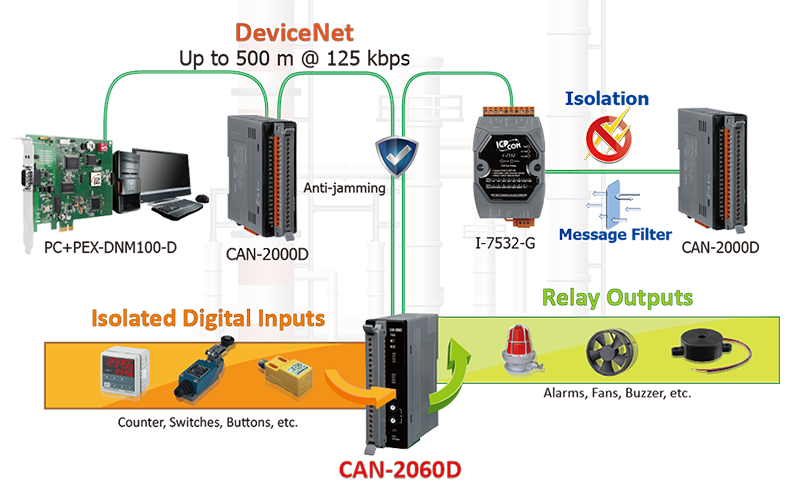

应用

订购资讯

即将推出

即将停产

停产

产品系列	说明	数量	询价
产品系列 CAN-2060D CR	说明DeviceNet从站, 4-channel隔离型(Wet, Dry) DI, 4-channel继电器输出 (RoHS)

需搭配其他相关产品

相似产品

即将推出

即将停产

停产

LED 灯
状态	1 x Power 2 x DeviceNet status

数字量输入
通道数	4
类型	Wet Contact
Sink/Source (NPN/PNP)	Sink/Source
ON 电压准位	+3.5 ~ +30 VDC
OFF 电压准位	+1 VDC Max.
输入阻抗	3 kΩ, 0.3 W

DeviceNet
Ports	1
支持的连线	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
终端电阻	Switch for 120 Ω terminal resistor
规格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
关机消息	Yes
心跳讯息	Yes
订阅	Group 2 Only Server
