PET-AR400 - 以太网络高速同步数据采集模块 、4 加速规 (IEPE) 输入通道
新产品上市
2023-06-12
简介

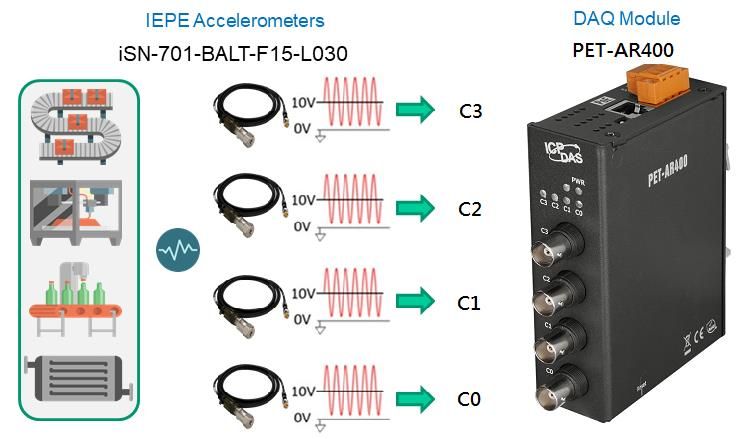

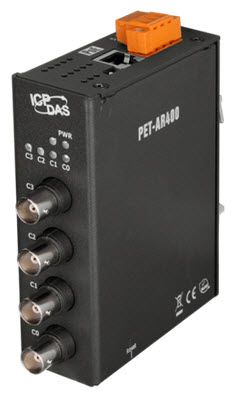

PET-AR400 是一款具以太网络的高精度动态讯号数据采集模块，用于测量电压 (IEPE) 感应器，如加速规等，可同步采集 4 通道模拟输入讯号，采样频率最高达 128 kHz @ 单通道。
PET-AR400 还具备 4 kV 静电防护与 2500 VDC 的内部隔离，有极高的稳定特性。
此外，24 位 ADC 还包含内置滤波功能，可调节适当的采样率和滤除信号杂讯。
PET-AR400 适用于各种移动/便携式测量应用，也适用于精密信号测量，并支持软件触发，及模拟输入准位触发。软件触发模式可以在需要时下命令触发进行连续或是 N 笔数据的 A/D 采集。模拟输入准位触发模式，当模拟输入值高于或低于设定的特定电压值后触发，开始进行 N 笔数据的 A/D 采集。
参考网址: https://www.icpdas.com/cn/product/PET-AR400
PET-AR400 还具备 4 kV 静电防护与 2500 VDC 的内部隔离，有极高的稳定特性。
此外，24 位 ADC 还包含内置滤波功能，可调节适当的采样率和滤除信号杂讯。
PET-AR400 适用于各种移动/便携式测量应用，也适用于精密信号测量，并支持软件触发，及模拟输入准位触发。软件触发模式可以在需要时下命令触发进行连续或是 N 笔数据的 A/D 采集。模拟输入准位触发模式，当模拟输入值高于或低于设定的特定电压值后触发，开始进行 N 笔数据的 A/D 采集。
| IEPE 输入 | |
|---|---|
| 通道数 | 4通道, 差动式输入(Simultaneously) |
| 范围 | +/-10V |
| 解析度 | 24-bit |
| 准确度 | +/- 0.02 % of FSR @+/-10V |
| 最大采样率 | 128K Hz@单通道 64K Hz@双通道 32K Hz@三通道/四通道 |
| 输入阻抗 | 2M Ohm |
| FIFO 大小 | 1 k bytes, 256 Samples |
| 触发模式(可程式设定) | 软件触发 / 模拟输入准位触发 |
| 激励电流 | 4mA(IEPE 相容:24V) |
| 输入共模范围 | ±10 V |
| 输入耦合 | AC 耦合 |
| 截止频率 | 0.16Hz |
| 输入频宽 | 12.8K Hz(-0.1db)@1通道/2通道 6.4K Hz(-0.1db)@3通道/4通道 |
| 转接头 | BNC 转接头(母头) |
