I-7565M-HS – 高速USB转2个CAN总线通道之转换器

新产品上市 2018-11-12

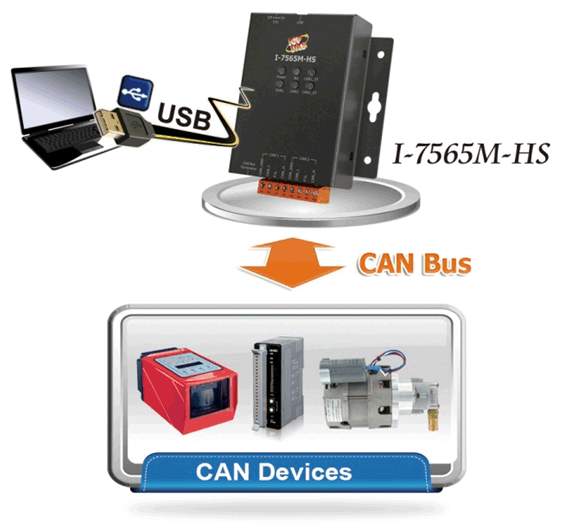

I-7565M-HS为泓格新推出高速USB/CAN转换器的解决方案，提供2个CAN Bus通道，可以使用标准USB连接CAN的设备，由于USB具备随插即用功能，因此能够快速地连接CAN设备于电脑上。 I-7565M-HS之CAN Bus通讯效率优于其他I-7565系列之产品且均支援CAN2.0A/2.0B通讯协定，并提供10kbps ~ 1Mbps之使用者自定义鲍率的设定，此外亦提供功能强大的Utility工具及API Library函式库，让使用者可以快速建立不同的CAN bus应用，透过使用I-7565M-HS，不但可以做为CAN网路监视器，亦可应用于大楼自动化、远端资料收集和控制、环境监测、实验室设备和研究、工厂自动化...等等。

特色:

相容于USB 2.0 (High Speed)规范
相容于ISO 11898-2标准规范
支援 CAN2.0A及CAN2.0B 协定标准
不需外接电源，直接由USB埠电源提供
支援CAN鲍率范围从10kbps至1000kbps
支援 CAN ID 讯息过滤设定功能
接收到之CAN讯息时间戳记，精准度可达±10微秒。
内建Watchdog监测机制
资料接收缓冲区支援512笔CAN资料讯框
模组单一CAN埠的最大总资料流量(传送+接收)可达每秒15000个资料讯框 (视使用者的电脑效能而定)
CAN总线内建120欧姆终端电阻 (可透过指拨开关调整)。
提供电源、CAN资料收送、CAN总线状态等指示灯
可透过USB更新韧体
提供Utility工具，让使用者更方便地进行模组设定与通讯测试
提供API函式库

泓格各种USB/CAN Bus转换器产品比较表:

	I-7565M-HS	I-7565-H2	I-7565-H1	I-7565
CAN介面
连接器	螺丝端子	螺丝端子	9 针公座 D-sub	9 针公座 D-sub
通道数	2	2	1	1
鲍率(bps)	10k ~ 1M bps及自定鲍率	5k ~ 1M bps及自定鲍率	5k ~ 1M bps及自定鲍率	10k ~ 1M bps
CAN过滤器	支援	支援	支援	支援
CAN缓冲区	512帧	128帧(每个通道)	256帧	1000帧
每秒封包量(FPS)	15000	3000 (全部 CAN 通道加总)	3000	279 to 360
USB介面
USB接头	B-type 公座	B-type 公座	B-type 公座	B-type 公座
USB通讯速率	480Mbps	12Mbps	12Mbps	110 ~ 921600 bps
USB 规范	USB 2.0 (高速)	USB 1.1 and USB 2.0 (全速)	USB 1.1 and USB 2.0 (全速)	USB 1.1 and USB 2.0 (全速)
USB缓冲区	512帧	100帧	100帧	900帧
其他
外壳	金属	塑胶	塑胶	塑胶
