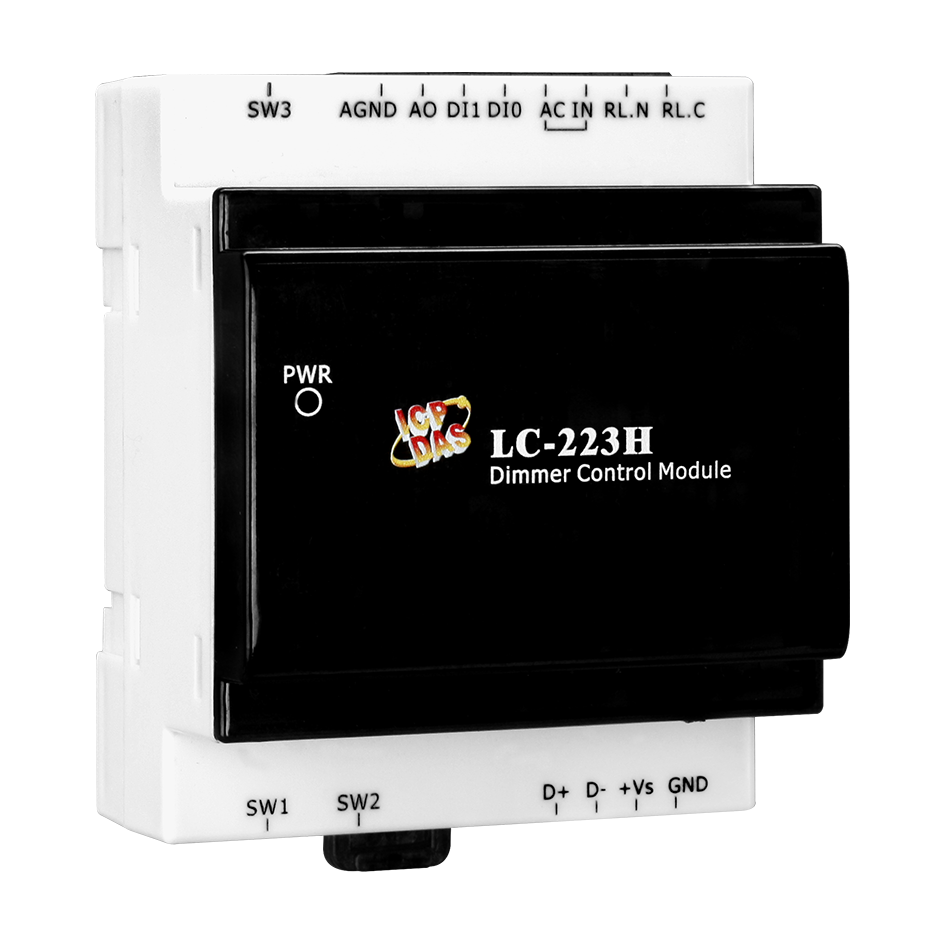

LC-223H – 1通道调光控制具有高功率电力继电器输出和2通道干接点输入模组
新产品上市
2020-01-09
简介:

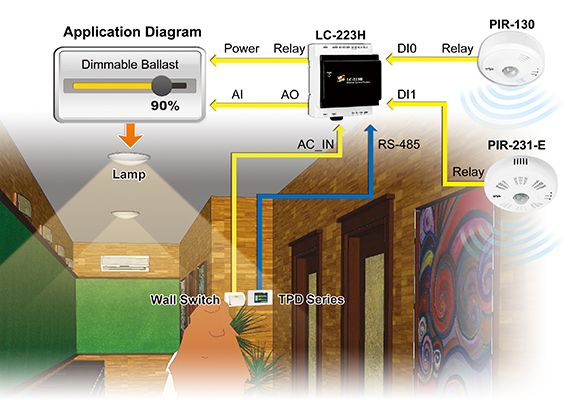

LC-223H是一款易于使用的调光型灯具控制模组，无需专业知识或技能即可轻松安装和操作。日光灯的亮度可以透过数位输入或主机控制器使用调光器进行控制。数位输入可依序控制从10％到100％的发光通量的光照值，而无需远程主机控制器。模组还提供4 kV ESD,2KV SURGE保护和2500 VDC的内部隔离。当有需要时可以根据Modbus RTU通讯协定进行设定，另外可以经由硬体配置设置不同的地址。
特色:
- 提供高功率电力继电器输出作为调光型灯具的电源开/关使用
- 提供实体壁切开关功能来控制调光型灯具的亮度输出
- 隔离类比输出(0 to 20 mA, 0 to 10 V, 1 to 10V)作为调光控制讯号
- 提供干接点开关切换方式来调整调光型灯具的亮度输出
- 电力继电器工作电流：16 A (电阻性负载), 建议工作电流1.5 A @ 220VAC
- 建议可连接灯具负载数目 (Max.):
- 1. 萤光灯具: 40W/ 220VAC * 8组
- 2. LED灯具: 40W/ 220VAC * 10组
- 支援Modbus RTU及DCON通讯协定
- 2500 VDC 模组内部隔离
- ±4kV ESD, ±4kV EFT, ±2kV SURGE保护
- 轨道式安装
The comparisoLC-223 和 LC-223H比较表如下:
| LC-223 | LC-223H | |
|---|---|---|
| 最大负载电流 | 16 A (电阻性负载), 建议工作电流0.8 A @ 220VAC | 16 A (电阻性负载), 建议工作电流1.5 A @ 220VAC |
| 最大涌浪电流 | 80A / 100us | 165A / 20ms or 492A / 1.5ms |
| 可连接灯具数目 | 8荧光灯具:(40W / 220VAC) * 4组 | (1)T8荧光灯具: (40W / 220VAC) * 8组 (2)LED灯具: (40W / 220VAC) * 10组 |
| EMS保护能力 | ± 4kV ESD保护和 ± 4kV EFT保护 | ± 2 kV Surge保护, ± 4kV ESD保护和 ± 4kV EFT保护 |
| 接头型式 | RJ-11 (6P4C or 6P6C) | PCB接线端子（5.0mm），推入式设计 |
| 尺寸大小 (W x L x H) | 52 mm x 98 mm x 27 mm | 72 mm x 100 mm x 59 mm |
订购资讯:
| LC-223H CR | 1通道调光控制具有高功率电力继电器输出和2通道干接点输入模组 (RoHS) |
更多讯息，请参阅网页:
https://www.icpdas.com/cn/product/LC-223H
