I-7532RM-FD：2 端口 CAN/CAN FD 桥接器
新产品上市
2025-01-07

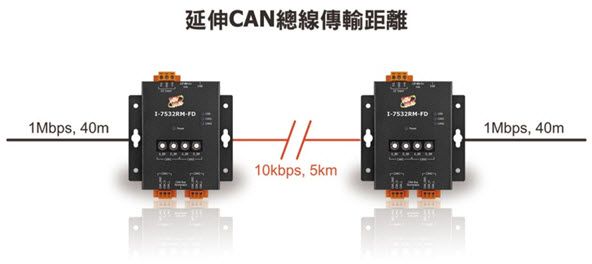

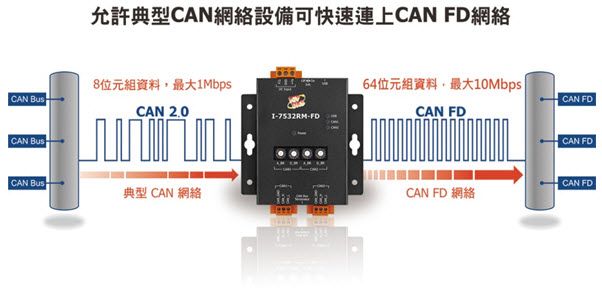

I-7532RM-FD 是 CAN / CAN FD（具有灵活数据速率的 CAN）网桥模块，用于在两个 CAN / CAN FD 网络之间建立连接。它可以提高总线负载能力，延长通信距离，可以不同的波特率连接 CAN / CAN FD 网络，并支持 CAN 和 CAN FD 网络之间的讯息转换。I-7532RM-FD 支持从 CAN 到 CAN，CAN 到 CAN FD，CAN FD 到 CAN 和 CAN FD 到 CAN FD 的讯息转换。 此外，它还支持帧映像规则，合并规则（将多个 CAN 帧组合为一个 CAN FD 帧）和拆分规则（将一个 CAN FD 帧拆分为多个 CAN 帧）以进行某些特定的讯息转换。 用户可以在其应用程序中自由使用这些规则。将 USB 端口与 PC 连接后，用户可以使用设定工具配置模块的波特率和讯息转传规则。用户可以简单容易地使用该模块。
特性:
- 兼容于 ISO 11898-2 标准规范
- 支持 CAN 2.0A/2.0B 及 CAN FD 协议标准
- CAN FD 支持 ISO and Non-ISO (Bosch) 标准
- CAN FD 鲍率范围(数据字段)从 100kbps 至 10000kbps
- CAN 鲍率范围从 10kbps 至 1000kbps
- 支持 CAN 总线讯息过滤器配置。采白名单过滤方法，每个端口支持 128个标准 ID 群组和 64 个扩展 ID 群组。
- 支持 CAN/CAN FD 帧转发规则，包括基本转发规则，映像规则，合并规则和拆分规则。当在一个 CAN 端口上接收到帧时，将通过这些规则处理该帧，然后将其发送到另一个端口。 这些规则的处理优先级为“合并规则”=“拆分规则”>“映像规则”>“基本转发规则”
- 可通过设定工具确认 CAN 网络状态
- 每个端口的讯息传递流量可高达 10,000 FPS

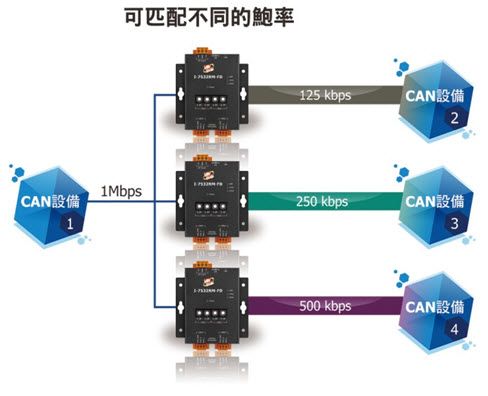

- 每个端口的波特率可以不同，以实现高度灵活性
- 内建指拨开关，可调整 CAN 总线 120 Ω 终端电阻
- 可透过旋钮开关或设定工具来设置 CAN/CAN FD 鲍率
比较表:
| 产品名称 | I-7532 | I-7532M-FD | I-7532RM-FD | |||
|---|---|---|---|---|---|---|
| 产品图 |  |
 |
 |
|||
| CAN 通讯端口规格 | ||||||
| 模块 CAN 型式 |  |
|||||
| 连接器 | 螺丝端子 | |||||
| CAN 通讯端口 | 2 | |||||
| 鲍率 (bps) | 5k ~ 1M bps 及自定鲍率 | CAN bit rates: 10 ~ 1000 kbps, CAN FD bit rates for data field: 100 ~ 10000 kbps |
||||
| CAN 过器 | 支持 | |||||
| 隔离保护 | 3000 VDC-DC 隔离 2500 Vrms 光耦合隔离 |
|||||
| 120Ω 终端电阻 | 內建 | |||||
| 讯号延迟时间 | 134 us | 142 us | ||||
| 其他 | ||||||
| 延长 CAN 距离 | 可以 | |||||
| 修复 CAN 讯号 | 可以 | |||||
| 整合两个不同鲍率的网络 | 可以 | |||||
| 透过旋钮设定CAN鲍率 | 可以 | 不可以 | 可以 | |||
欲了解更多信息，请访问以下网站:
http://www.icpdas.com/cn/product/I-7532RM-FD
