简介:

泓格科技为了因应广大市场的需求，提供各式USB转CAN的产品的解决方案。这些USB转CAN的转换器可以帮助使用者藉由USB实现与CAN网络间的通讯。为了满足成本考量，我们提供新的USB转CAN的转换器解决方案，tM-7565。 tM-7565是一个微小化USB转CAN的转换器，它的体积小所以它可以应用在狭小的环境中。由于它带有USB介面，因此更容易透过笔电来使用。它的电源端与CAN总线端带有隔离保护且它拥有良好的效能。 tM-7565的功能完全相容于I-7565。此外，它提供新的功能: 监听模式。使用者可以使用此功能来监听CAN总线讯息并进行错误侦测。根据以上特性，tM-7565是一个经济又实惠的USB转CAN转换器的解决方案。

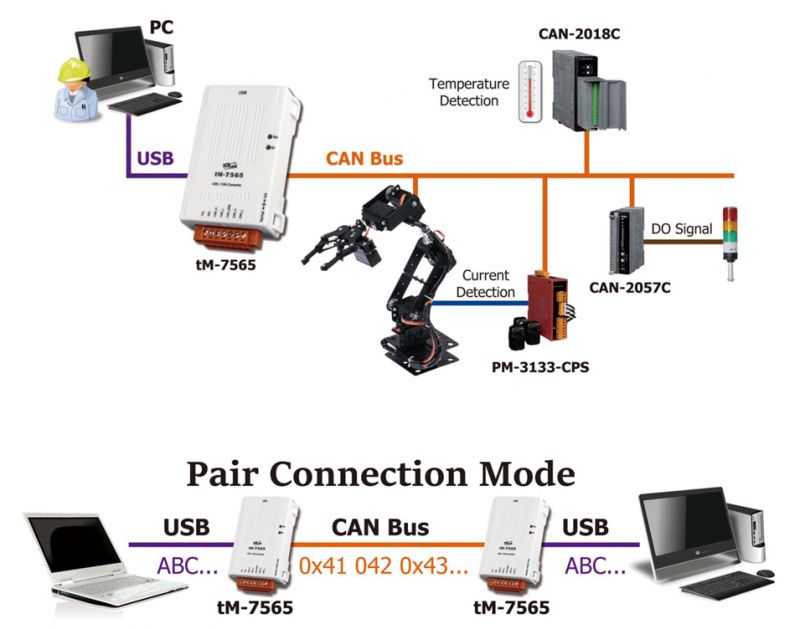

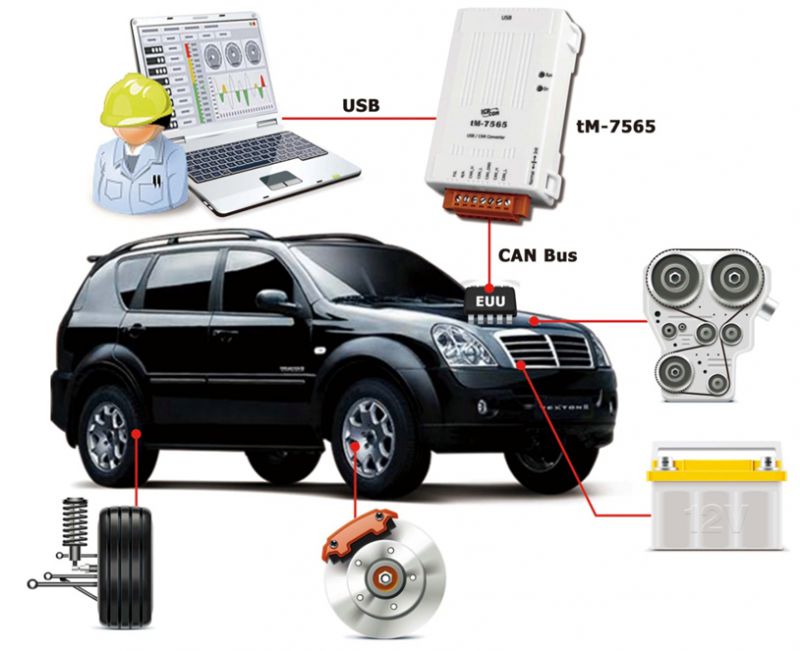

应用:

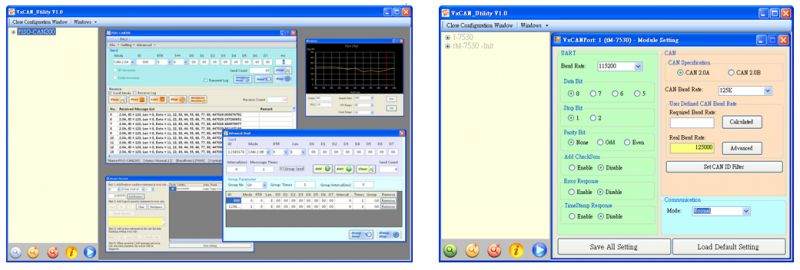

工具软体:

VxCAN Utility是一个强而有力的软体工具，可用于设定、诊断与测试泓格科技所有CAN转换器系列的产品。 Virtual CAN技术是一个将产品的实体CAN介面透过建立虚拟的CAN通讯埠的方式进行媒合的应用，而VxCAN Utility则利用此技术来进行开发。关于详细的Virtual CAN技术可参考网站 VxCAN Driver。

藉由使用VxCAN Utility的方式，使用者不需要熟悉不同CAN产品的工具软体介面。故，使用者只需专注于专案的开发与网络诊断，而不需考虑使用何种CAN产品于系统中。

为了满足不同的应用，VxCAN Utility不只提供传送/接收CAN讯息的功能，也提供讯息处发，群组传送与资料记录的功能。藉由使用这些功能，帮助使用者清楚的了解系统网路中发生了何种问题以便有效且简单的进行修正。





特色:

• 内建看门狗
• 完全相容ISO 11898-2标准，CAN 2.0A、CAN2.0B规范
• 支援不同CAN波特率，10K~1M bps，与使用者自订定CAN波特率
• 支援不同USB波特率，110bps~230400 bps
• 内建选择性 120 Ω 终端电阻
• 支援成对传输模式
• CAN总线与USB端的软体缓冲。
• 在成对传输模式下，支援使用者自定义结束字元
• 通讯模式设定 (一般模式、成对传输模式与监听模式)
• CAN总线与USB参数设定
• 支援CAN讯息记录功能
• 支援群组发送功能
• 使用Utility可观看CAN总线流量趋势
• 支援触发事件，包含传送讯息、停止接收讯息、讯息记录的功能



USB/CAN 转换器比较表:

模组	tM-7565	I-7565	I-7565-H1	I-7565-H2
硬体
CAN 介面
收发器	NXP TJA 1042	82C250	NXP TJA 1042
最大CAN 波特率	1M bps
终端电阻	Jumper 设定 120 Ω 终端电阻
CAN规范	ISO 11898-2
隔离	CAN 端 3000 VDC 隔离保护 CAN 端 2500 Vrms 光隔离
USB 介面
USB 介面	Type B
最大 USB 波特率	230400 bps	115200 bps	12 Mbps
机构
尺寸(宽 x 长 x 高)	52 x 93 x 27 mm	72 x 118 x 33 mm
电源
功耗	1W	1.5W
软体
功能
透明传输	O	O	O
监听模式	O	X	X
效能
效能	CAN 转 USB: FPS >=520 USB 转 CAN: FPS >=520 (2.0A@1Mbps, 115200, n, 8, 1)	CAN 转 USB: FPS >=338 USB 转 CAN: FPS >=382 (2.0A@1Mbps, 115200, n, 8, 1)	FPS: 3000

有关更多的资讯, 请参访下列网站: https://www.icpdas.com/cn/product/tM-7565
