CANopen 是一种基于CAN(Controller Area Network) bus上的网路协定，且已经被使用在各种不同的应用中，像交通工具，工业机械，自动化建筑，医疗装置，航海应用，饭店器具和实验室设备等…。它不仅提供了讯息的广播，同时也支援节点间的点对点资料交换。 CANopen内所规范的网路管理功能，可以简化专案的设计。此外，使用者还可以透过CANopen规范内的网路启动(network start-up)机制和错误管理(error management)机制，来对CANopen网路进行实作与侦错。

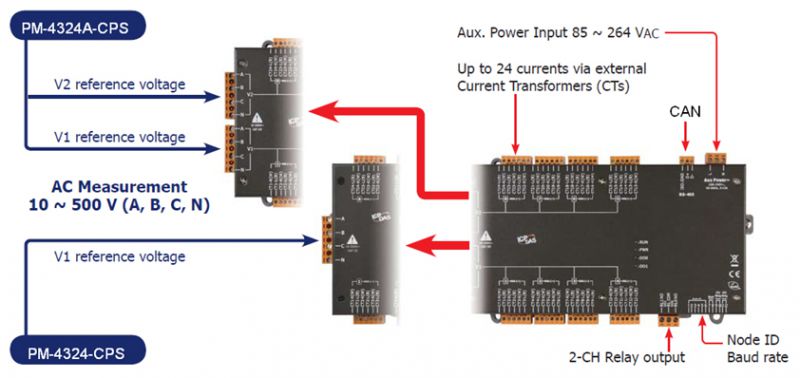

PM-4324-CPS 为提供CANopen通讯协定的多回路智能电表，最多可监控 8 个3 相回路 ( 8 three phase circuits) or 24 个单相回路 (24 single phase circuits)，或单相/ 三相回路的混搭组合。 PM-4324-CPS 透过外接电流转换器 (CTs) 可量测最大达 24 个电流，此灵活性让PM-4324-CPS 特别适合装置于多户多设施的大楼，如 : 住宅社区、办公大楼与购物中心。其精巧的尺寸易于安装至现有配电盘内，或嵌入安装其近处，从而省去昂贵的改造成本或安装设备的额外空间。

它可以当成CANopen的仆端设备，所以使用者可以很容易的应用PM-4324-CPS 在任何CANopen协定的网路上。透过PDO事件计时器的使用，能定时自动回覆电表的电力资讯，当需要收集大量电力资讯时，这样的通讯方式会更有效率。除此之外， PM-4324-CPS 的CAN bus介面拥有仲裁机制，会自动避开资料碰撞的情况，为CANopen电表系列产品提供更高的稳定度。



硬体特色:

• 支援CANopen通讯协定.
• NXP TJA1042 CAN transceiver
• 2 Power Relay 输出 (Form A)
• 3000 Vdc CAN 汇流排高压隔离保护
• 操作温度 -20 °C ~ +70 °C



通讯特色:

• 支援 CiA CANopen DS-301 规范
• 支援CANopen DSP-401 v2.1 规范
• 支援NMT仆端
• 支援NMT节点守卫讯息和心跳讯息
• 支援1个SDO主端
• 支援40组TxPDO
• 支援PDO模式:时间事件，远端要求，循环和非循环同步
• CANopen传输鲍率: 125 kbps, 250 kbps, 500 kbps 和1000 kbps
• CANopen 站号最多支援至 64 节点
• 资料更新速度:每秒一次



电表特色:

• 有效值 RMS 功率测量
• 精度良好，W精度可达0.5%(pf=1)
• 使用不同比率的 CT， 电流量测最大可达 400 A
• 电压量测最大可达 500 V
• 开合式 Split Core CT 易于安装
• 具有总谐波失真(THD) 量测功能
• 3P4W、3P3W、1P3W、1P2W 能源消耗分析
• 三相8 回路 或 单相24 回路



相关产品:

PCI CANopen主站板卡 (PISO-CPM100U)
https://www.icpdas.com/cn/product/PISO-CPM100U-D
https://www.icpdas.com/cn/product/PISO-CPM100U-T
USB 转CANopen 主站的转换器 (I-7565-CPM)
https://www.icpdas.com/cn/product/I-7565-CPM-G
高速单通道CANopen 主站模组 (I-8123W)
https://www.icpdas.com/cn/product/I-8123W-G



CANopen 电表系列产品:

Model Name	PM-3112/3114-CPS	PM-3133-CPS	PM-3033-CPS	PM-4324-CPS
Wiring	1P2W-2CT/1P4W-4CT	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
Input Voltage	10 ~ 300 V	10 ~ 500 V
Input Current	CT Φ10 mm (60 A), CT Φ16 mm (100 A), CT Φ24mm (200 A)	CTØ10 mm (60 A); CTØ16 mm (100 A); CTØ24 mm (200 A); CTØ36 mm (300 A); CTØ36 mm (400 A)	1A or 5A	CTØ10 mm (60 A); CTØ16 mm (100 A); CTØ24 mm (200 A); CTØ36 mm (300 A); CTØ36 mm (400 A)
Input Frequency	60/50 Hz
kWh Accuracy	1%(PF=1)
Power Relay	Form A (Normal Open) x 2		-	Form A (Normal Open) x 2
Data Update Rate	1 Second
Operating Temperature	-20 ~ +70 °C
Dimensions (W x L x H)	127(L) mm x 33(W) mm x 105(H) mm			237 mm x 52 mm x 134 mm
